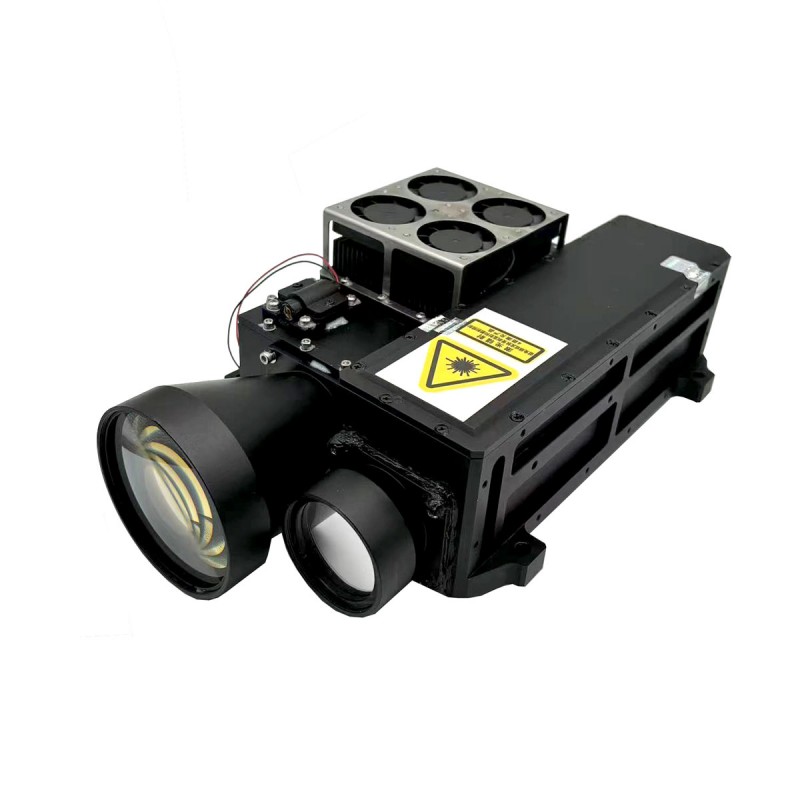

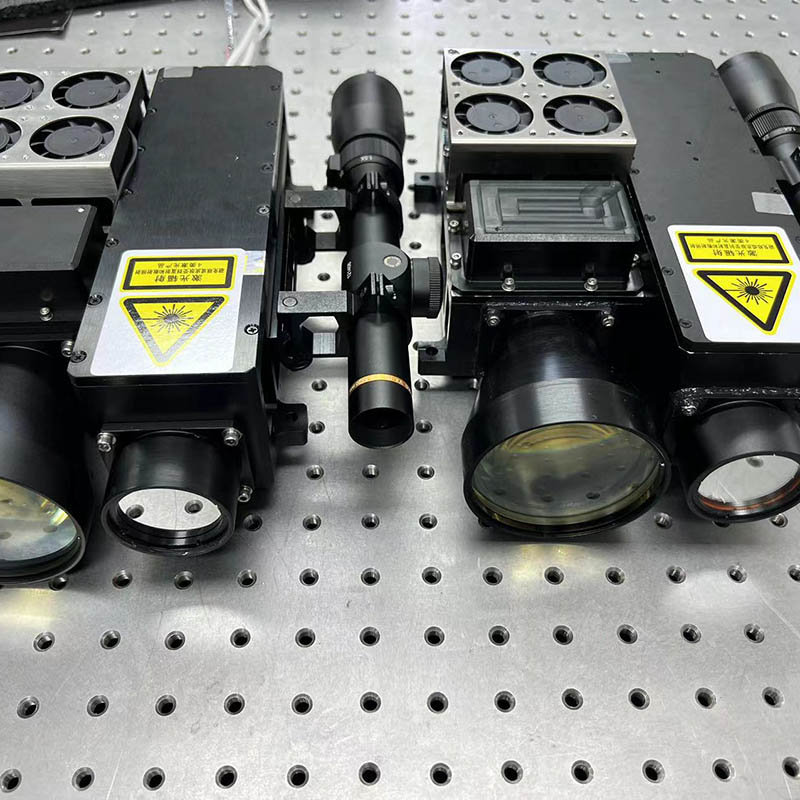

100 এমজে লেজার টার্গেট ডিজাইনার (লিমিটেড) উইহ্ট এলআরএফ

স্টাএ-জেড 100 এম হ'ল একটি সামরিক 100 এমজে লেজার টার্গেট ডিজাইনার যা যথার্থ লক্ষ্য ব্যবস্থায় গুরুত্বপূর্ণ ভূমিকা পালন করে, স্মার্ট গোলাবারুদগুলির জন্য সুনির্দিষ্ট দিকনির্দেশনা সরবরাহ করতে সক্ষম। একটি উন্নত অপটিক্যাল সিস্টেমের মাধ্যমে, এটি একটি লেজার বিমের সাথে লক্ষ্য চিহ্নিত করে, নিশ্চিত করে যে নির্ভুলতা-নির্দেশিত অস্ত্রগুলি অত্যন্ত উচ্চ নির্ভুলতা এবং দক্ষতার সাথে লক্ষ্যটিকে ধ্বংস করতে পারে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

লেজার টার্গেট ডিজাইনারের এই মডেলটি ইন্টিগ্রেটেড ডিজাইন গ্রহণ করে, সিস্টেমটিতে একটি লেজার আলোর উত্স এবং ড্রাইভার, একটি দূরত্ব পরিমাপ মডিউল, একটি পর্যবেক্ষণ সিস্টেম এবং একটি নিয়ন্ত্রণ মডিউল থাকে।

প্রধান ফাংশন

লক্ষ্য নির্দেশিকা
লক্ষ্য দূরত্ব নির্ধারণ
লক্ষ্যযুক্ত মরীচি বিচ্ছিন্ন করুন

প্রধান প্রযুক্তিগত সূচক

লেজার আলোর উত্সের প্রধান পরামিতি
কার্যকর তরঙ্গদৈর্ঘ্য	1064nm ± 1nm
পাম্প মোড	সেমিকন্ডাক্টর সাইড পাম্প
ইরেডিয়েশন ফ্রিকোয়েন্সি	নির্ভুল কোড 45 এমএস - 125 এমএস (চেক কোড 20Hz)
ট্রিগার পদ্ধতি	উভয়ই ইন্ট। ট্রিগার এবং এক্সট। ট্রিগার (ট্রিগার বিলম্ব: 304 ইউএস+-1 ইউএস)
আউটপুট শক্তি	≥100MJ@20Hz
সর্বোচ্চ.রিডিয়েশন দূরত্ব	≥12km
প্রশ্ন স্যুইচিং মোড	বৈদ্যুতিন-অপটিক্যাল কিউ স্যুইচিং
নাড়ি প্রস্থ	10ns ~ 20ns
বিম ডাইভারজেন্স কোণ	0.15MRAD ব্যবহার করা (গ্রহণযোগ্যতা পদ্ধতিটি হোল-হোল পদ্ধতি গ্রহণ করে এবং গর্ত-হোলের অনুপাতটি গর্তমুক্ত থেকে 86.5%এর চেয়ে কম নয়)
নাড়ি শক্তি স্থায়িত্ব	≤8%(আরএমএস)
ইরেডিয়েশন ওয়ার্কিং চক্র	90s কাজ, বিরতি 60s; 4 চক্র (সাধারণ তাপমাত্রা বা নিম্ন তাপমাত্রা), 1 চক্র (উচ্চ তাপমাত্রা 60 ℃)
বিদ্যুৎ সরবরাহ	ডিসি 24 ভি ± 4 ভি
শক্তি	<240W (সাধারণ তাপমাত্রা স্ট্যান্ডবাই কারেন্ট: <2 এ, শীর্ষে কাজ করা বর্তমান <10 এ, উচ্চ এবং নিম্ন তাপমাত্রা স্ট্যান্ডবাই কারেন্ট <3.5 এ)
যোগাযোগ সিরিয়াল পোর্ট	আরএস 422
বাহ্যিক ট্রিগার ইন্টারফেস	3 ভি ডিফারেনশিয়াল লেভেল ড্রাইভ, আরএস 422 ইন্টারফেস (বিলম্বের সময় 304 ইউএস +/- 1us ট্রিগার সিগন্যাল থেকে লেস আউট করার জন্য)
কোডিং টাইপ	সুনির্দিষ্ট ফ্রিকোয়েন্সি কোডিং, সময় কোডিং, সিউডো এলোমেলো কোডিং
নির্ভুলতা ব্যবহার করে	<+-1 ইউএস
লেজার রেঞ্জিং পরামিতি
রেঞ্জিং মোড	0 ~ 5Hz রেঞ্জিং
সর্বাধিক পরিমাপক দূরত্ব	> 30 কিলোমিটার (20 কিলোমিটার দৃশ্যমানতা, 2.3x2.3 মি টিপিক্যাল লক্ষ্য, লক্ষ্য প্রতিচ্ছবি> 20%)
ন্যূনতম পরিমাপ দূরত্ব	300 মি
যথার্থতা	± 5 মি
পরিবেশগত অভিযোজনযোগ্যতা
কম তাপমাত্রা	অপারেটিং তাপমাত্রা: -40 সি
কম তাপমাত্রা	স্টোরেজ তাপমাত্রা: -45 ℃
উচ্চ তাপমাত্রা	অপারেটিং তাপমাত্রা: + 60 ℃
উচ্চ তাপমাত্রা	স্টোরেজ তাপমাত্রা: +65 ℃।
আর্দ্র তাপ	আপেক্ষিক আর্দ্রতা: 95%± 3%;
	তাপমাত্রা: +35 ℃ ± 2 ℃ ℃
	স্টোরেজ সময়: 72 ঘন্টা।
প্রভাব
প্রভাব তরঙ্গরূপ	অর্ধ সাইনোসয়েডাল ডাল
শিখর ত্বরণ	10 জি
নাড়ি প্রস্থ	11 মিমি
ধাক্কা সংখ্যা	উল্লম্ব অক্ষীয় দিক 3
কম্পন
ফ্রিকোয়েন্সি রেঞ্জ	5 ~ 16Hz একক প্রশস্ততা স্থানচ্যুতি: 1.5 মিমি
ফ্রিকোয়েন্সি রেঞ্জ	16 ~ 200Hz (অপটিকাল সরঞ্জামের জন্য 16 ~ 60Hz) ত্বরণ: 1.5g
একটি স্ক্যান সময়	12 মিনিট
সময়কাল	উল্লম্ব অক্ষীয় 36 মিনিট

পূর্ণ সেট

বৈদ্যুতিক ইন্টারফেস

যোগাযোগ সংযোগকারী (সকেট মডেল J30J-15ZKP, বাট প্লাগ মডেল J30J-15TJ) পিন সংজ্ঞা

পিন	সংজ্ঞা	বিষয়বস্তু	সংকেতের ধরণ	মন্তব্য
1	টিএক্স+	আরএস 422 ইতিবাচক প্রেরণ করুন (স্থানীয়)	আউটপুট	অবজেক্ট হোস্ট কম্পিউটার
2	টিএক্স -	আরএস 422 নেতিবাচক প্রেরণ করুন (স্থানীয়)	আউটপুট	অবজেক্ট হোস্ট কম্পিউটার
3	আরএক্স+	আরএস 422 ইতিবাচক (স্থানীয়) গ্রহণ করুন	ইনপুট	আপত্তি উপরের কম্পিউটার
4	আরএক্স -	আরএস 422 নেতিবাচক (স্থানীয়) গ্রহণ করুন	ইনপুট	আপত্তি উপরের কম্পিউটার
5	জিএনডি	গ্রাউন্ড আরএস 422	সিগন্যাল গ্রাউন্ড	আপত্তি উপরের কম্পিউটার
6				প্রস্তুতকারকের ডিবাগ বিশেষ
7				প্রস্তুতকারকের ডিবাগ বিশেষ
8				প্রস্তুতকারকের ডিবাগ বিশেষ
9				প্রস্তুতকারকের ডিবাগ বিশেষ
10				প্রস্তুতকারকের ডিবাগ বিশেষ
11				প্রস্তুতকারকের ডিবাগ বিশেষ
12				প্রস্তুতকারকের ডিবাগ বিশেষ
13				প্রস্তুতকারকের ডিবাগ বিশেষ
14		বাহ্যিক সময় সিস্টেম +	ইনপুট	আরএস 422 ডিফারেনশিয়াল
15		বাইরের সময় টং -	ইনপুট	আরএস 422 ডিফারেনশিয়াল

পাওয়ার সংযোগকারী (প্লাগ টাইপ J30J02P020P000S0P120, প্লাগ টাইপ J30J02P020S000S0L000) পিন সংজ্ঞা

পিন নম্বর	সংজ্ঞা	মন্তব্য
ক, খ	24 ভি	তারের রঙ লাল
সি, ডি	জিএনডি	তারের রঙ কালো

মূল পারফরম্যান্স সূচক

বিদ্যুৎ সরবরাহ এবং বিদ্যুৎ খরচ	বিদ্যুৎ সরবরাহ পরিসীমা	20 ভি ~ 33 ভি, ডিসি
	বিদ্যুৎ খরচ	পিক পাওয়ার 240W এর বেশি নয়, স্ট্যান্ডবাই শক্তি 60W এর বেশি নয় (ঘরের তাপমাত্রা)
নির্ভরযোগ্যতা	এমটিবিএফ 4000H এর চেয়ে কম নয় (মোট ফায়ারিংয়ের সময় 3 মিলিয়ন এর চেয়ে বড়)
সুরক্ষা	লেজারের কাজ করার জন্য একটি সতর্কতা ডিভাইস সেট আপ করুন
	লেজার ট্রান্সমিটারের প্রস্থানটি সুস্পষ্ট সতর্কতা চিহ্ন সহ সরবরাহ করা হয়েছে
	সরঞ্জাম ভাল ভিত্তিযুক্ত
রক্ষণাবেক্ষণযোগ্যতা	সমস্ত বড় কার্যকরী উপাদান এবং সরঞ্জাম উভয়ই ত্রুটি সূচক এবং সাধারণ অপারেশনের জন্য সূচক রয়েছে
	গড় মেরামতের সময় এমটিটিআর 20 মিনিটের বেশি নয়
বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা প্রয়োজনীয়তা	সিস্টেম বুট-আপ প্রক্রিয়াতে, সরঞ্জামগুলি সিস্টেমের অন্যান্য সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ হতে পারে এবং সাধারণত পরিচালনা করতে পারে

পরিবেশগত অভিযোজনযোগ্যতা প্রয়োজনীয়তা

তাপমাত্রা	অপারেটিং তাপমাত্রা		-40 ℃ ~ +60 ℃ ℃
	স্টোরেজ তাপমাত্রা		-45 ℃ ~ +70 ℃ ℃
আর্দ্র তাপ	আপেক্ষিক আর্দ্রতা		95% ± 3%
	তাপমাত্রা		+25 ° C ± 2 ° C।
	স্টোরেজ সময়		72 এইচ
কম্পন	কম্পন বর্ণালী আকার (জিআরএমএস = 6.06)		20Hz থেকে 80Hz			+3 ডিবি/অক্টোবর
			80Hz থেকে 350Hz			জি 2/0.04 হার্জ
			350Hz থেকে 2000Hz			-3 ডিবি/অক্টোবর
	কম্পনের দিক এবং সময়		কমপক্ষে 10 মিনিটের জন্য দুটি দিকে কম্পন করুন। (দুটি দিকের কম্পন অর্থাত্ x অক্ষ যা লেজার অক্ষ এবং জেড দিকের পাশাপাশি রয়েছে)
	নিয়ন্ত্রণ পয়েন্ট		পণ্যের সর্বাধিক দৃ ff ়তার নিকটে ফিক্সচার বা কাঁপানো টেবিলের পৃষ্ঠে নির্বাচন করা উচিত, বড় সরঞ্জামগুলি মাল্টি-পয়েন্ট গড় নিয়ন্ত্রণ ব্যবহার করতে পারে
	মনিটরিং পয়েন্ট		পর্যবেক্ষণ পয়েন্টটি পরীক্ষার অধীনে পণ্যের মূল অংশে নির্বাচন করা উচিত, যাতে মূলের অর্থ বর্গাকার ত্বরণ প্রতিক্রিয়া সর্বাধিক অনুমোদিত ডিজাইনের (জিআরএমএস = 6.06) এর বেশি না হয়
	ইনস্টলেশন প্রয়োজনীয়তা		নমুনাটি কাঁপানো টেবিলের সাথে দৃ ly ়ভাবে সংযুক্ত রয়েছে এবং শক শোষণকারীগুলিতে সজ্জিত পণ্যগুলির জন্য, শক শোষণকারীগুলি পরীক্ষার আগে অপসারণ করা উচিত
	পারফরম্যান্স চেক		চালিত সরঞ্জামগুলির সাথে কম্পন পরীক্ষার সময়, সমস্ত পারফরম্যান্স সূচকগুলি অবশ্যই ডিজাইনের নথিতে নির্দিষ্ট প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করতে হবে। ব্যর্থতার ক্ষেত্রে, মেরামত অনুমোদিত হয়। মেরামতের পরে, বর্ণালী মানটি 0.01g²/হার্জ, জিআরএমএস = 3.03 এ নামিয়ে আনা উচিত এবং গ্রহণযোগ্যতা পরীক্ষার সময় 10 মিনিটের জন্য কম্পনের জন্য সবচেয়ে সংবেদনশীল দিকটিতে নমুনাটি কম্পনের শিকার হওয়া উচিত।
তাপমাত্রা চক্র	তাপমাত্রা ব্যাপ্তি		পাওয়ার-অন পরীক্ষা		-40 ± 3 ℃ ~ +55 ± 2 ℃ ℃
	তাপমাত্রা পরিবর্তনের হার		তাপমাত্রা বৃদ্ধি		10 ℃/মিনিট
			কুলিং		10 ℃/মিনিট
	চক্র সময়		দশটি চক্র সম্পন্ন করা উচিত, এটি নিশ্চিত করে যে শেষ 2 টি চক্র ত্রুটি ছাড়াই রয়েছে। যদি শেষ 2 চক্রের সময় কোনও ত্রুটি দেখা দেয় তবে মেরামত করার পরে, অতিরিক্ত 2 টি ত্রুটি-মুক্ত চক্রের প্রয়োজন হয়।
	চক্র সময়		একটি চক্রের সময় 4 ঘন্টা, একটি চক্রের মধ্যে তাপমাত্রা বৃদ্ধি → তাপমাত্রা স্থিতি → শীতল → তাপমাত্রা স্থির → তাপমাত্রা বৃদ্ধি অন্তর্ভুক্ত
	উচ্চ এবং নিম্ন তাপমাত্রার আবাসনের সময়		আবাসনের সময়টি নমুনার তাপের ক্ষমতার উপর নির্ভর করে। পণ্য তাপ বা ঠান্ডা ব্যাপ্তিযোগ্যতার নীতির উপর ভিত্তি করে, নমুনার অভ্যন্তরীণ তাপমাত্রা স্থায়িত্বে পৌঁছানোর পরে 5 মিনিটের জন্য বজায় রাখা হয়
	পরীক্ষার অধীনে পণ্যের প্রয়োজনীয়তা		পুরো মেশিনের সাথে সাধারণ তাপমাত্রা চক্র পরীক্ষা, কভারটি খোলার জন্য যতটা সম্ভব হওয়া উচিত
	চেক করুন এবং মেরামত করুন		পাওয়ার পরীক্ষার সরঞ্জামগুলিতে, প্রতিটি তাপমাত্রা চক্র পরীক্ষার পরে, এটি নিশ্চিত করা প্রয়োজন যে পরবর্তী তাপমাত্রা চক্রের দিকে এগিয়ে যাওয়ার আগে সরঞ্জামগুলি ত্রুটিমুক্ত রয়েছে
ভিজে প্রয়োজনীয়তা	পুরো সরঞ্জাম দিয়ে ভিজে যাওয়া হয়
পরিবহন প্রয়োজনীয়তা	পুরো বাহন হিসাবে সরঞ্জাম পরিবহন করা দরকার
	যদি পণ্যটি কোনও রাস্তা পরিবহন পরীক্ষা না করে থাকে তবে আপনি সিমুলেশন ট্রান্সপোর্ট টেবিল ব্যবহার করে ইনডোর ট্রান্সপোর্ট সিমুলেশন পরীক্ষা করতে পারেন। এই পরীক্ষায় পণ্যটির কার্যকারিতা মূল্যায়নের জন্য একটি সাইনোসয়েডাল সাইক্লিক কম্পন পরীক্ষা পরিচালনা করা জড়িত
	সিমুলেটেড ট্রান্সপোর্ট টেবিল পরীক্ষার প্রয়োজনীয়তাগুলি নিম্নরূপ
	পরীক্ষার শর্ত	ফ্রিকোয়েন্সি		5Hz ~ 200Hz
		প্রশস্ততা		5Hz ~ 7Hz
		প্রশস্ততা 12 মিমি ~ 8 মিমি
		7Hz ~ 200Hz সমান ত্বরণ 1.5g
		কম্পন পরীক্ষার শর্ত অনুমোদিত বিচ্যুতি ব্রডব্যান্ড এলোমেলো কম্পন পরীক্ষার সমান
	দিকনির্দেশ	উল্লম্ব অ্যাক্সেল দিক এবং পাশ; ওরিয়েন্টেশন: অক্ষ থেকে উল্লম্ব এবং পার্শ্বীয়
	চক্র সময়	লগ-স্ক্যান 5Hz ~ 200Hz ~ 5Hz, চক্রের জন্য 12 মিনিট; যখন নমুনার অনুরণিত ফ্রিকোয়েন্সি 5Hz এর নীচে পরিমাপ করা হয়, তখন পরীক্ষার ফ্রিকোয়েন্সিটি 2Hz, 2Hz ~ 200Hz ~ 2Hz স্ক্যানিংয়ে বাড়ানো যেতে পারে, স্ক্যানিংয়ের সময়টি 90 মিনিট হওয়া উচিত 90
	পরিবহন পরীক্ষার পরে, ক্ষতি বা কাঠামোগত আলগা হওয়ার কোনও লক্ষণ পরীক্ষা করুন এবং প্রযুক্তিগত সূচকগুলির একটি পরিদর্শন পরিচালনা করুন যাতে তারা নকশার প্রয়োজনীয়তাগুলি পূরণ করে তা নিশ্চিত করতে
