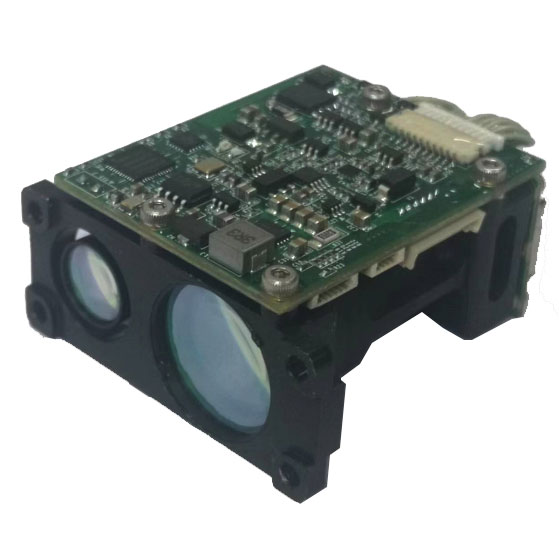

1535nm 10 কিলোমিটার লেজার রেঞ্জফাইন্ডার মডিউল

জিওপটিকস 1535nm STA0410 1535NM 10 কিলোমিটার লেজার রেঞ্জফাইন্ডার মডিউলটি বিশেষভাবে ওএম ইন্টিগ্রেশনের জন্য ডিজাইন করা হয়েছে এবং ফায়ার কন্ট্রোল সিস্টেম, এয়ারক্রাফ্ট/ইউএভি, ট্যাঙ্ক/ইউজিএ, জাহাজ, সীমান্ত নজরদারি সিস্টেম এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য সঠিক পরিমাপ সরবরাহ করতে পারে।
সর্বোচ্চ পরিসীমা ≥ 10000 মি
পরিসীমা 2.3 × 2.3M লক্ষ্য আকার ≥4000 মি
দূরত্ব পরিমাপের নির্ভুলতা ± 1 মি
নির্ভুলতা পরিমাপ ≥ 98%
ওজন ≤ 69.5g

মডেল:STA0410

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

1535nm 10 কিলোমিটার লেজার রেঞ্জফাইন্ডার মডিউলটি হ'ল এক ধরণের যথার্থ দূরত্ব সেন্সিং ইনস্ট্রুমেন্ট, লেজার দ্বারা অপটিক্যাল সিস্টেম লেজার নির্গমন অপটিক্যাল সিস্টেম লেজার ট্রান্সমিটার লেজার লেজার রিসিভার পাওয়ার এবং শেল (চিত্র 1 -তে দেখানো হয়েছে), গ্রাউন্ড বা যানবাহন প্ল্যাটফর্মের সাথে ইনস্টল করা সিস্টেমের সাথে ইনস্টল করা, এবং লক্ষ্যমাত্রা, লক্ষ্যমাত্রা, চালিত, লক্ষ্যতে অনুসন্ধান করা পতাকা সংকেতটি লক করুন এবং আউটপুট করুন এবং তারপরে আউটপুট ইন্টারফেসের মাধ্যমে দূরত্বের ডেটা শুরু করুন উপরের কম্পিউটারে

লেজার রেঞ্জফাইন্ডারের প্রধান বৈশিষ্ট্যগুলি হ'ল: সনাক্তকরণ দূরত্ব, দীর্ঘ পরিমাণ, ছোট ওজন এবং হালকা প্রতিক্রিয়া সময় দ্রুত সনাক্তকরণ এবং উচ্চ নির্ভুলতা একাধিক লক্ষ্য সনাক্ত করতে পারে এবং আউটপুট লক্ষ্য দূরত্বের ডেটা যুদ্ধক্ষেত্র যোগাযোগ নেটওয়ার্কে মিশ্রিত করা যায়।

প্রধান পারফরম্যান্স এবং প্রযুক্তিগত পরামিতি

লেজার তরঙ্গ দৈর্ঘ্য	1.535μm
স্ট্যান্ডবাই কারেন্ট	0.11a, গড় বর্তমান 0.25a @5V বিদ্যুৎ সরবরাহ;
অপারেটিং ভোল্টেজ	3.3V ~ 5.4V
মিথ্যা অ্যালার্ম রেট	≤1%
প্রায় পরীক্ষা হার	98%
সর্বনিম্ন পরীক্ষার পরিসীমা	20 মি
রেঞ্জিং	4 কিমি (2.3x2.3 মি গাড়ি), 10 কিলোমিটার বড় লক্ষ্য;
নির্ভুলতা	± 1 মি
কাজের ফ্রিকোয়েন্সি	1 হার্জ, 5 হার্জ, জরুরী 10Hz;
ডাইভারজেন্স কোণ	≤0.5mrad
প্রথম এবং শেষ লক্ষ্যগুলির নির্বাচন
আউটপুট ইন্টারফেস	আরএস 422
স্টোরেজ	12 বছরের স্টোরেজ লাইফ
পরিবেশগত উপযুক্ততা
2 টার্কিং তাপমাত্রা	-40 ° C ~+ 55 ° C।
স্টোরেজ তাপমাত্রা	-50 ° C ~ + 70 ° C।

ইন্টারফেস মোড

পিন	প্রতীক	ফাংশন	রঙ্গক	ব্যাখ্যা করুন
1	টি+	যোগাযোগ সংকেত	লাল	পিসি আরএক্স + এর সাথে সংযুক্ত করুন
2	টি-	যোগাযোগ সংকেত	কালো	পিসি আরএক্স-
3	আর-	যোগাযোগ সংকেত	হলুদ	পিসি মেশিন টিএক্স- এর সাথে সংযুক্ত করুন
4	আর+	যোগাযোগ সংকেত	সবুজ	পিসি টিএক্স + এর সাথে সংযুক্ত করুন
5	জিএনডি	যোগাযোগ	নীল
6	জিএনডি	শক্তি	সাদা
7	+5 ভি/3 এ	সাধারণ সরবরাহ	কমলা
8	জিএনডি	শক্তি	বাদামী

রেঞ্জফাইন্ডার মডিউল আকার

প্রয়োগের দৃশ্য

জিওপটিকস লেজার রেঞ্জিং মডিউলগুলি সামরিক বা নাগরিক দৃশ্যে ব্যাপকভাবে ব্যবহৃত হয় (মানহীন বিমানীয় যানবাহন, ফটোয়েলেকট্রিক পোডস, তাপীয় ইমেজিং সরঞ্জাম ইত্যাদি)) সবচেয়ে চ্যালেঞ্জিং পরিবেশে, উচ্চ কার্যকারিতা এবং উচ্চ নির্ভরযোগ্যতা একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। একটি কঠিন সমাধান আপনার পণ্যটির সীমাবদ্ধতা ছাড়িয়ে যাওয়ার ক্ষমতা দেয়।
