15 কিমি রেঞ্জ ফাইন্ডার মডিউল

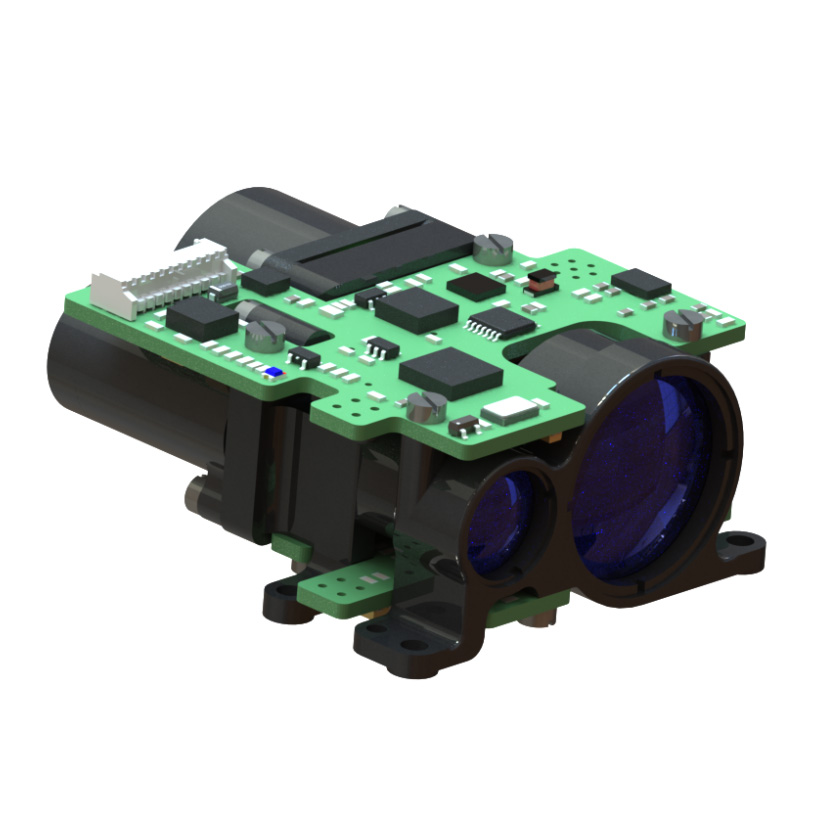

M0815X লেজার রেঞ্জফাইন্ডার মডিউল হল একটি সামরিক পালস লেজার রেঞ্জফাইন্ডার যা বিমান, মনুষ্যবিহীন বায়বীয় যান, ট্যাঙ্ক এবং বায়বীয় বন্দুকের মতো অ্যাপ্লিকেশন পরিস্থিতির জন্য ডিজাইন করা হয়েছে। এটির ছোট আকার, হালকা ওজন, কম শক্তি খরচ, স্থিতিশীল কর্মক্ষমতা, দীর্ঘ পরিমাপের দূরত্ব এবং দীর্ঘ পরিষেবা জীবন, মানুষের চোখের নিরাপত্তা এবং অন্যান্য সুবিধা রয়েছে, JIOPTICS® পণ্যের লক্ষ্য নির্ভুলতা উন্নত করার জন্য একটি গুরুত্বপূর্ণ প্রযুক্তিগত সরঞ্জাম। আমাদের কাছ থেকে 15km রেঞ্জ ফাইন্ডার মডিউল কিনতে স্বাগতম।
রেঞ্জিং পরিসীমা: সাধারণ দেখার শর্তে দৃশ্যমানতা 10 কিলোমিটারের কম নয়, যানবাহনের জন্য ডিফিউজ রিফ্ল্যাক্টেন্স 0.3 (2.3 mX2.3 m লক্ষ্য), দূরত্ব ⥠8000m; যানবাহনের জন্য (2.3 mX2.3 মিটার লক্ষ্য), 0.3 ডিফিউজ রিফ্ল্যাক্টেন্স টার্গেট, দূরত্ব ⥠15000m;
মডেল:M0815X
অনুসন্ধান পাঠান পিডিএফ ডাউনলোড করুন
পণ্যের বর্ণনা
জিওপিটিক্স
| আইটেম |
টেকনিক্যাল প্যারামিটার |
নির্দেশ |
| কাজের তরঙ্গদৈর্ঘ্য |
1535±5nm |
|
| রেঞ্জিং ক্ষমতা |
50-15 কিমি |
|
| রেঞ্জিং পরিসীমা |
50 মি ~ 8 কিমি |
2.3m×2.3m গাড়ির লক্ষ্য, 0.3 বিচ্ছুরিত প্রতিফলন, দৃশ্যমানতা â¥10km; |
| 50 মি ~ 15 কিমি |
শক্তির তীব্রতা ⥠20km, 0.3 বড় প্রতিফলিত লক্ষ্য; |
|
| রেঞ্জিং নির্ভুলতা |
±2 মি |
3δ |
| রেঞ্জিং ফ্রিকোয়েন্সি |
1~10Hz নিয়মিত |
|
| নির্ভুলতার হার |
â¥98% |
|
| অপসারণ কোণ |
â¤0.5mrad |
|
| ক্যালিবার গ্রহণ |
40 মিমি |
|
| কমিউনিকেশন ইন্টারফেস |
RS422 |
|
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
DC18~32V |
|
| কাজের শক্তি খরচ |
â¤1.2W(@1hz) |
স্বাভাবিক তাপমাত্রা পরীক্ষা |
|
|
â¤0.5W |
স্বাভাবিক তাপমাত্রা পরীক্ষা |
| আকার |
â¤79 মিমি × 66 মিমি × 46 মিমি |
|
| ওজন |
â¤120 গ্রাম |
|
কাঠামো ইনস্টলেশন ইন্টারফেস
বাহ্যিক ইন্টারফেস
| সংযোগকারী মডেল: MDC1-15SW1 |
|||
| পিন নাম্বার |
সংজ্ঞা |
ফাংশন |
মন্তব্য |
|
1 |
ভিইই |
পাওয়ার ইনপুট ইতিবাচক |
DC9-36V |
|
2 |
জিএনডি |
পাওয়ার ইনপুট স্থল |
|
|
3 |
RS422_T/R |
আরএস৪৮৫/আরএস৪২২ |
|
|
4 |
RS422_T/R- |
RS485 / RS422 |
|
|
5 |
RS422_RXD- |
RS422 নেতিবাচক প্রাপ্ত |
|
|
6 |
RS422_RXD |
RS422 ইতিবাচক গ্রহণ |
|
|
7 |
RS232-TX |
RS232 পাঠান |
|
|
8 |
RS232-RX |
RS232 দখল করা |
|
|
9 |
TTL-TX |
TTL পাঠান |
3.3V |
|
10 |
TTL-RX |
TTL দখল |
3.3V |
|
11 |
জিএনডি |
যোগাযোগের জায়গা |
|
|
12 |
NC |
বিকল্প |
|
|
13 |
NC |
বিকল্প |
|
|
14 |
NC |
বিকল্প |
|
|
15 |
NC |
বিকল্প |
|
পরিবেশগত অভিযোজনযোগ্যতা
ক) কাজের তাপমাত্রা ¼-40âï½ 60âã
খ) স্টোরেজ তাপমাত্রাï¼-45âï½ 70âã
গ) এলোমেলো কম্পন: 15ï½2000Hz, 3 দিকনির্দেশ। নির্দিষ্ট পরীক্ষার শর্তগুলি টেবিলে দেখানো হয়েছে
খ) স্টোরেজ তাপমাত্রাï¼-45âï½ 70âã
গ) এলোমেলো কম্পন: 15ï½2000Hz, 3 দিকনির্দেশ। নির্দিষ্ট পরীক্ষার শর্তগুলি টেবিলে দেখানো হয়েছে
সারণি 1 এলোমেলো কম্পন পরীক্ষার শর্ত
| ক্রমিক সংখ্যা |
ফ্রিকোয়েন্সি পরিসীমা (Hz) |
ত্বরণ বর্ণালী ঘনত্ব (g2/Hz) |
কম্পনের সময় (মিনিট) |
|
1 |
15ï½190 |
0.01 |
প্রতিটি দিকে কম্পন 15 মিনিট |
|
2 |
190ï½210 |
0.1 |
|
|
3 |
210ï½380 |
0.01 |
|
|
4 |
380ï½420 |
0.025 |
|
|
5 |
420ï½2000 |
0.01 |
OEM/ODM রেঞ্জিং মডিউল এবং কাস্টম সমাধান
M0815X সিস্টেম ইন্টিগ্রেটরদের জন্য ডিজাইন করা হয়েছে যারা একটি সুবিধাজনক, শক্তিশালী এবং কমপ্যাক্ট লেজার রেঞ্জিং সমাধান খুঁজছেন। এটি অ্যাপ্লিকেশনের বিস্তৃত পরিসরে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।
এটি খুব ছোট, অতি-আলো, কম বিদ্যুত খরচ আছে এবং দীর্ঘ দূরত্বে পরিমাপ করা যায়। এটি হ্যান্ডহেল্ড ডিভাইস (থার্মাল ইমেজিং), অস্ত্র মাউন্টিং অ্যাপ্লিকেশন, পোর্টেবল সিস্টেম এবং লাইটওয়েট সেন্সর স্যুট এবং মনুষ্যবিহীন বায়বীয় যান বা UGV-এর জন্য উপযুক্ত।
এটি খুব ছোট, অতি-আলো, কম বিদ্যুত খরচ আছে এবং দীর্ঘ দূরত্বে পরিমাপ করা যায়। এটি হ্যান্ডহেল্ড ডিভাইস (থার্মাল ইমেজিং), অস্ত্র মাউন্টিং অ্যাপ্লিকেশন, পোর্টেবল সিস্টেম এবং লাইটওয়েট সেন্সর স্যুট এবং মনুষ্যবিহীন বায়বীয় যান বা UGV-এর জন্য উপযুক্ত।
পরিসরের ক্ষমতার গণনা
(1) লক্ষ্য এবং শর্ত প্রয়োজনীয়তা
দৃশ্যমানতাâ¥10কিমি
আর্দ্রতা 80%
2.3m×2.3m মাত্রা সহ যানবাহনের জন্য
প্রতিফলন = 0.3
রেঞ্জিং ক্ষমতাâ¥8কিমি
(2) বিশ্লেষণ এবং যাচাইকরণ
রেঞ্জিং ক্ষমতাকে প্রভাবিত করে এমন প্রধান প্যারামিটারগুলি হল লেজারের সর্বোচ্চ শক্তি, ডাইভারজেন্স অ্যাঙ্গেল, ট্রান্সমিটিং এবং রিসিভিং ট্রান্সমিট্যান্স, লেজারের তরঙ্গদৈর্ঘ্য ইত্যাদি।
এই লেজার রেঞ্জফাইন্ডারের জন্য, এটি লেজারের সর্বোচ্চ শক্তি, 0.3mrad ডাইভারজেন্স অ্যাঙ্গেল, 1535nm তরঙ্গদৈর্ঘ্য, ট্রান্সমিটিং ট্রান্সমিট্যান্স' 90%, ট্রান্সমিট্যান্স' 80% এবং 40 মিমি রিসিভিং লাগে
এটি ছোট লক্ষ্যগুলির জন্য একটি লেজার রেঞ্জফাইন্ডার, রেঞ্জিং ক্ষমতা নিম্নলিখিত সূত্র দ্বারা গণনা করা যেতে পারে। ছোট লক্ষ্যের জন্য রেঞ্জিং সূত্র
: সনাক্তযোগ্য অপটিক্যাল শক্তি
: লেজার রেঞ্জফাইন্ডারের ট্রান্সমিটিং পাওয়ার (50kw)
: ট্রান্সমিটিং ট্রান্সমিট্যান্স (0.9)
: প্রাপ্তি প্রেরণ (0.8)
: অপটিক্যাল রিসিভিং এরিয়া (40 মিমি রিসিভিং
: লক্ষ্যগুলির কার্যকর প্রতিফলন এলাকা (5.29ã¡)
: লক্ষ্য প্রতিফলন (0.3)
: বায়ুমণ্ডল ক্ষরণ সহগ(0.16)
: দৃশ্যমানতা (পরীক্ষার শর্ত অনুযায়ী)
: লক্ষ্য দূরত্ব
যতক্ষণ পর্যন্ত সনাক্তযোগ্য অপটিক্যাল শক্তি যা লক্ষ্য দ্বারা প্রতিফলিত হয় তা ন্যূনতম সনাক্তযোগ্য শক্তির চেয়ে বড় হয়, একটি লেজার রেঞ্জফাইন্ডার একটি লক্ষ্যের দূরত্ব পরিসীমা করতে সক্ষম হয়। 1535nm তরঙ্গদৈর্ঘ্য সহ একটি লেজার রেঞ্জফাইন্ডারের জন্য, সাধারণত, APD-এর ন্যূনতম সনাক্তযোগ্য শক্তি (M.D.S) হল 5×10-9W।
লক্ষ্যমাত্রা থেকে 10কিমি দূরত্ব সহ 10কিমি দৃশ্যমানতার অধীনে, ন্যূনতম সনাক্তযোগ্য শক্তি APD-এর M.D.S (5×10-9W) থেকে কম, তাই, 8km দৃশ্যমানতার শর্তে, একটি লেজার রেঞ্জফাইন্ডার (2.3m×2.3m) এর জন্য দূরত্ব নির্ধারণ করতে পারে। 9 ~ 10 কিমি পর্যন্ত লক্ষ্য ( কাছাকাছি বা 10 কিমি এর কম হতে পারে)।
দৃশ্যমানতাâ¥10কিমি
আর্দ্রতা 80%
2.3m×2.3m মাত্রা সহ যানবাহনের জন্য
প্রতিফলন = 0.3
রেঞ্জিং ক্ষমতাâ¥8কিমি
(2) বিশ্লেষণ এবং যাচাইকরণ
রেঞ্জিং ক্ষমতাকে প্রভাবিত করে এমন প্রধান প্যারামিটারগুলি হল লেজারের সর্বোচ্চ শক্তি, ডাইভারজেন্স অ্যাঙ্গেল, ট্রান্সমিটিং এবং রিসিভিং ট্রান্সমিট্যান্স, লেজারের তরঙ্গদৈর্ঘ্য ইত্যাদি।
এই লেজার রেঞ্জফাইন্ডারের জন্য, এটি লেজারের সর্বোচ্চ শক্তি, 0.3mrad ডাইভারজেন্স অ্যাঙ্গেল, 1535nm তরঙ্গদৈর্ঘ্য, ট্রান্সমিটিং ট্রান্সমিট্যান্স' 90%, ট্রান্সমিট্যান্স' 80% এবং 40 মিমি রিসিভিং লাগে
এটি ছোট লক্ষ্যগুলির জন্য একটি লেজার রেঞ্জফাইন্ডার, রেঞ্জিং ক্ষমতা নিম্নলিখিত সূত্র দ্বারা গণনা করা যেতে পারে। ছোট লক্ষ্যের জন্য রেঞ্জিং সূত্র
: সনাক্তযোগ্য অপটিক্যাল শক্তি: লেজার রেঞ্জফাইন্ডারের ট্রান্সমিটিং পাওয়ার (50kw): ট্রান্সমিটিং ট্রান্সমিট্যান্স (0.9): প্রাপ্তি প্রেরণ (0.8): অপটিক্যাল রিসিভিং এরিয়া (40 মিমি রিসিভিং: লক্ষ্যগুলির কার্যকর প্রতিফলন এলাকা (5.29ã¡): লক্ষ্য প্রতিফলন (0.3): বায়ুমণ্ডল ক্ষরণ সহগ(0.16): দৃশ্যমানতা (পরীক্ষার শর্ত অনুযায়ী): লক্ষ্য দূরত্বযতক্ষণ পর্যন্ত সনাক্তযোগ্য অপটিক্যাল শক্তি যা লক্ষ্য দ্বারা প্রতিফলিত হয় তা ন্যূনতম সনাক্তযোগ্য শক্তির চেয়ে বড় হয়, একটি লেজার রেঞ্জফাইন্ডার একটি লক্ষ্যের দূরত্ব পরিসীমা করতে সক্ষম হয়। 1535nm তরঙ্গদৈর্ঘ্য সহ একটি লেজার রেঞ্জফাইন্ডারের জন্য, সাধারণত, APD-এর ন্যূনতম সনাক্তযোগ্য শক্তি (M.D.S) হল 5×10-9W।
লক্ষ্যমাত্রা থেকে 10কিমি দূরত্ব সহ 10কিমি দৃশ্যমানতার অধীনে, ন্যূনতম সনাক্তযোগ্য শক্তি APD-এর M.D.S (5×10-9W) থেকে কম, তাই, 8km দৃশ্যমানতার শর্তে, একটি লেজার রেঞ্জফাইন্ডার (2.3m×2.3m) এর জন্য দূরত্ব নির্ধারণ করতে পারে। 9 ~ 10 কিমি পর্যন্ত লক্ষ্য ( কাছাকাছি বা 10 কিমি এর কম হতে পারে)।
হট ট্যাগ: 15km রেঞ্জ ফাইন্ডার মডিউল, প্রস্তুতকারক, সরবরাহকারী, কারখানা, চীন, চীনে তৈরি, কাস্টমাইজড, উচ্চ গুণমান
