160MJ 1064nm লেজার টার্গেট ডিজাইনার

STA-1064160M মিডিয়াম লেজার ফটোমিটার (এরপরে লেজার ফটোমিটার হিসাবে পরিচিত) একটি নির্ভুল ফটোয়েলেকট্রিক পণ্য যা লেজারটিকে একটি নির্দিষ্ট লক্ষ্যে প্রেরণ করে এবং লেজার ফ্লাইটের সময় অনুসারে দূরত্বের তথ্য গণনা করে। 160MJ 1064nm লেজার টার্গেট ডিজাইনারের অসামান্য কর্মক্ষমতা এবং সাধারণ অপারেশনের বৈশিষ্ট্য রয়েছে।

মডেল:JIO-1064160M

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

ওভারভিউ

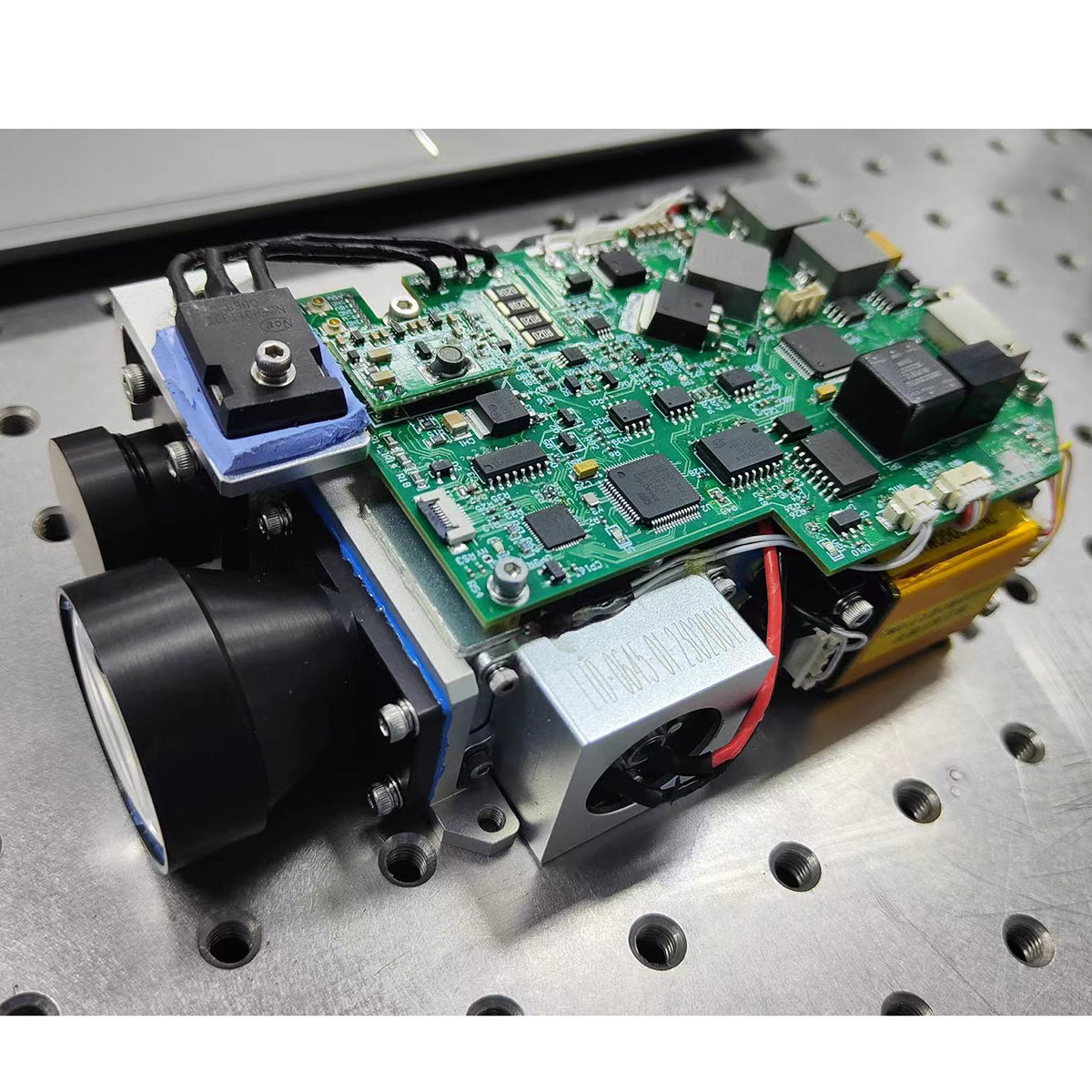

LDR1064-160 লেজার ইমেজার লেজার নির্গমন ইউনিট, লেজার গ্রহণ এবং রেঞ্জিং ইউনিট, লেজার ড্রাইভিং উত্স এবং নিয়ন্ত্রণ এবং যোগাযোগ ইউনিট দ্বারা গঠিত।

প্রধান ফাংশন

লেজার রেঞ্জিং ফাংশন;
লেজার ইরেডিয়েশন ফাংশন;
ফটোয়েলেকট্রিক বিচ্ছিন্নতা সিগন্যাল ট্রিগার রয়েছে;
বাহ্যিক ট্রিগার ফাংশন আছে।

160MJ 1064nm লেজার টার্গেট ডিজাইনেটর প্রযুক্তিগত স্পেসিফিকেশন

প্রধান সূচক
কার্যকর তরঙ্গদৈর্ঘ্য	1064nm
লেজার ইরেডিয়েশন শক্তি	85 এমজে এবং 160 এমজে দুটি গিয়ার স্যুইচ করা যেতে পারে
হালকা বিলম্ব	304µs ± 1µs
লেজার বিম বিচ্ছুরণ কোণ	.20.2mrad
ইরেডিয়েশন ফ্রিকোয়েন্সি	8 ~ 21Hz
রেঞ্জিং ফ্রিকোয়েন্সি	10Hz
লেজার পালস প্রস্থ	10ns ~ 15ns
শক্তি স্থিতিশীলতা	≤ ± 8%
রেঞ্জিং রেঞ্জ	0.2 মি ~ 20km (লক্ষ্য আকার 10 মি x10 মি x8 মি, দৃশ্যমানতা 30 কিমি)
রেঞ্জিং ত্রুটি	5 মিটারের বেশি নয়
লক্ষ্য নির্বাচন	প্রথম/দ্বিতীয়/শেষ
সঠিক পরিমাপের হার	≥ 98%
স্টার্টআপ সময়	1 মিনিট (al চ্ছিক)
কাজের সময় (প্রস্তাবিত)	রেঞ্জিং মোড		লেজার ক্রমাগত 5 মিনিটের জন্য কাজ করে, 4 মিনিট, টানা 10 চক্রের জন্য বিশ্রাম নিন
	ইরেডিয়েশন মোড		ইরেডিয়েশন সময় 120s, বিশ্রাম 60 এর দশক, অবিচ্ছিন্ন 5 চক্র
সম্পূর্ণ সেট ওজন	<3.3 কেজি
তাপমাত্রা
অপারেটিং তাপমাত্রা	-40 ℃ ~ +55 ℃ ℃
স্টোরেজ তাপমাত্রা	-40 ℃ ~ +70 ℃ ℃
আর্দ্র তাপ
আপেক্ষিক আর্দ্রতা	আপেক্ষিক আর্দ্রতা
তাপমাত্রা	+25 ° C ± 2 ° C।
স্টোরেজ সময়	72 এইচ
কম্পন
কম্পন বর্ণালী আকার (জিআরএমএস = 6.06)	20Hz থেকে 80Hz			+3 ডিবি/অক্টোবর
	80Hz থেকে 350Hz			জি 2/0.04 হার্জ
	350Hz থেকে 2000Hz			-3 ডিবি/অক্টোবর
কম্পনের দিক এবং সময়	কমপক্ষে 10 মিনিটের জন্য এক দিকে কম্পন করুন
নিয়ন্ত্রণ পয়েন্ট	পণ্যের সর্বাধিক দৃ ff ়তার নিকটে ফিক্সচার বা কাঁপানো টেবিলের পৃষ্ঠে নির্বাচন করা উচিত, বড় সরঞ্জামগুলি মাল্টি-পয়েন্ট গড় নিয়ন্ত্রণ ব্যবহার করতে পারে
মনিটরিং পয়েন্ট	পর্যবেক্ষণ পয়েন্টটি পরীক্ষার অধীনে পণ্যের মূল অংশে নির্বাচন করা উচিত, যাতে মূলের অর্থ বর্গাকার ত্বরণ প্রতিক্রিয়া সর্বাধিক অনুমোদিত ডিজাইনের (জিআরএমএস = 6.06) এর বেশি না হয়
ইনস্টলেশন প্রয়োজনীয়তা	নমুনাটি কাঁপানো টেবিলের সাথে কঠোরভাবে সংযুক্ত রয়েছে এবং শক শোষণকারী পণ্যটি পরীক্ষার জন্য শক শোষণকারীকে সরিয়ে ফেলতে হবে
পারফরম্যান্স চেক	কম্পনের সময় পাওয়ার-অন পরীক্ষা, সমস্ত পারফরম্যান্স সূচকগুলি ডিজাইন ডকুমেন্টে নির্দিষ্ট প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করা উচিত।
তাপমাত্রা ব্যাপ্তি
পাওয়ার-অন পরীক্ষা	-35 ± 3 ℃ ~ +52 ± 2 ℃ ℃
তাপমাত্রা পরিবর্তনের হার
তাপমাত্রা বৃদ্ধি	10 ℃/মিনিট
কুলিং	10 ℃/মিনিট
চক্র সময়	10 বার, নিশ্চিত হওয়া উচিত যে শেষ 2 চক্রটি দোষ ছাড়াই, যদি ত্রুটিটি শেষ 2 চক্রের মধ্যে দেখা দেয়, মেরামতের পরে, 2 ঝামেলা-মুক্ত চক্র তৈরি করা দরকার
চক্র সময়	একটি চক্রের সময় 4 ঘন্টা, একটি চক্রের মধ্যে তাপমাত্রা বৃদ্ধি → তাপমাত্রা স্থিতি → শীতল → তাপমাত্রা স্থির → তাপমাত্রা বৃদ্ধি অন্তর্ভুক্ত
উচ্চ এবং নিম্ন তাপমাত্রার আবাসনের সময়	আবাসনের সময়টি নমুনার তাপের ক্ষমতার উপর নির্ভর করে। পণ্য তাপ বা ঠান্ডা ব্যাপ্তিযোগ্যতার নীতির উপর ভিত্তি করে, নমুনার অভ্যন্তরীণ তাপমাত্রা স্থায়িত্বে পৌঁছানোর পরে 5 মিনিটের জন্য বজায় রাখা হয়
পরীক্ষার অধীনে পণ্যের প্রয়োজনীয়তা	পুরো মেশিনের সাথে সাধারণ তাপমাত্রা চক্র পরীক্ষা, কভারটি খোলার জন্য যতটা সম্ভব হওয়া উচিত
চেক করুন এবং মেরামত করুন	প্রতিটি তাপমাত্রা চক্রের বিদ্যুৎ পরীক্ষার সরঞ্জামগুলি, সরঞ্জামগুলি ত্রুটিযুক্ত তা নিশ্চিত করার জন্য পরীক্ষার পরে, পরবর্তী তাপমাত্রা চক্রটি সম্পাদন করতে পারে
ভিজে প্রয়োজনীয়তা	পুরো সরঞ্জাম দিয়ে ভিজে যাওয়া হয়
স্পোর্টস গাড়ি
স্পোর্টস গাড়ি	স্পোর্টস গাড়িগুলি পুরো ডিভাইসটির সাথে যায়
	যদি পণ্যটি রাস্তা পরিবহন পরীক্ষা না করে তবে আপনি ইনডোর ট্রান্সপোর্ট সিমুলেশন পরীক্ষার জন্য সিমুলেশন ট্রান্সপোর্ট টেবিলটি ব্যবহার করতে পারেন, অর্থাৎ পণ্য সনাক্তকরণের জন্য সাইনোসয়েডাল সাইক্লিক কম্পন পরীক্ষা
	সিমুলেটেড ট্রান্সপোর্ট টেবিল পরীক্ষার প্রয়োজনীয়তাগুলি নিম্নরূপ
পরীক্ষার শর্ত	ফ্রিকোয়েন্সি	5Hz ~ 200Hz
	প্রশস্ততা	5Hz ~ 7Hz
	প্রশস্ততা 12 মিমি ~ 8 মিমি
	7Hz ~ 200Hz সমান ত্বরণ 1.5g
	কম্পন পরীক্ষার শর্ত অনুমোদিত বিচ্যুতি ব্রডব্যান্ড এলোমেলো কম্পন পরীক্ষার সমান
	দিকনির্দেশ	উল্লম্ব অ্যাক্সেল দিক এবং পাশ
	ওরিয়েন্টেশন	অক্ষ থেকে উল্লম্ব এবং পার্শ্বীয়
	চক্র সময়	লগ-স্ক্যান 5Hz ~ 200Hz ~ 5Hz, চক্রের জন্য 12 মিনিট; যখন নমুনার অনুরণিত ফ্রিকোয়েন্সি 5Hz এর নীচে পরিমাপ করা হয়, তখন পরীক্ষার ফ্রিকোয়েন্সিটি 2Hz, 2Hz ~ 200Hz ~ 2Hz স্ক্যানিংয়ে বাড়ানো যেতে পারে, স্ক্যানিংয়ের সময়টি 90 মিনিট হওয়া উচিত 90
	পরিবহন পরীক্ষার পরে, ক্ষতি এবং কাঠামোগত আলগা ঘটনা রয়েছে কিনা তা পরীক্ষা করে দেখুন, প্রযুক্তিগত সূচক পরিদর্শন করুন, ডিজাইনের প্রয়োজনীয়তাগুলি পূরণ করা উচিত।
মূল পারফরম্যান্স সূচক
বিদ্যুৎ সরবরাহ এবং বিদ্যুৎ খরচ	বিদ্যুৎ সরবরাহ পরিসীমা				20 ভি ~ 33 ভি, ডিসি
	বিদ্যুৎ খরচ				পিক পাওয়ার 400W এর বেশি নয়, স্ট্যান্ডবাই শক্তি 60W এর বেশি নয় (সীমিত তাপমাত্রা)। 1.5.2 নির্ভরযোগ্যতা
নির্ভরযোগ্যতা	এমটিবিএফ 4000 ঘন্টা এর চেয়ে কম নয়
সুরক্ষা	লেজারের কাজ করার জন্য একটি সতর্কতা ডিভাইস সেট আপ করুন
	লেজার ট্রান্সমিটারের প্রস্থানটি সুস্পষ্ট সতর্কতা চিহ্ন সহ সরবরাহ করা হয়েছে
	সরঞ্জাম ভাল ভিত্তিযুক্ত
রক্ষণাবেক্ষণযোগ্যতা	সমস্ত বড় কার্যকরী অংশ এবং সরঞ্জামগুলি ত্রুটিযুক্ত ইঙ্গিত এবং সাধারণ কাজের ইঙ্গিত সেট আপ করা হয়
	গড় মেরামতের সময় এমটিটিআর 20 মিনিটের বেশি নয়
বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা প্রয়োজনীয়তা	সিস্টেম বুট অপারেশন প্রক্রিয়াতে, সরঞ্জামগুলি সিস্টেমের অন্যান্য সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ হতে পারে, সাধারণ কাজের

ম্যাসিকাল ইন্টারফেস

বৈদ্যুতিক ইন্টারফেস

5.1 যোগাযোগ সংযোগকারী (সকেট মডেল J30J-15ZKP, বাট প্লাগ মডেল J30J-15TJ) পিন সংজ্ঞা

পিন নম্বর	সংজ্ঞা	বিষয়বস্তু	সংকেতের ধরণ	মন্তব্য
1	টিএক্স+	আরএস 422 ইতিবাচক প্রেরণ করুন (স্থানীয়)	আউটপুট	অবজেক্ট হোস্ট কম্পিউটার
2	টিএক্স -	আরএস 422 নেতিবাচক প্রেরণ করুন (স্থানীয়)	আউটপুট	অবজেক্ট হোস্ট কম্পিউটার
3	আরএক্স+	আরএস 422 ইতিবাচক (স্থানীয়) গ্রহণ করুন	ইনপুট	আপত্তি উপরের কম্পিউটার
4	আরএক্স -	আরএস 422 নেতিবাচক (স্থানীয়) গ্রহণ করুন	ইনপুট	আপত্তি উপরের কম্পিউটার
5	জিএনডি	গ্রাউন্ড আরএস 422	সিগন্যাল গ্রাউন্ড	আপত্তি উপরের কম্পিউটার
6				প্রস্তুতকারকের ডিবাগ বিশেষ
7				প্রস্তুতকারকের ডিবাগ বিশেষ
8				প্রস্তুতকারকের ডিবাগ বিশেষ
9				প্রস্তুতকারকের ডিবাগ বিশেষ
10				প্রস্তুতকারকের ডিবাগ বিশেষ
11				প্রস্তুতকারকের ডিবাগ বিশেষ
12				প্রস্তুতকারকের ডিবাগ বিশেষ
13				প্রস্তুতকারকের ডিবাগ বিশেষ
14		বাহ্যিক সময় সিস্টেম +	ইনপুট	আরএস 422 ডিফারেনশিয়াল
15		বাইরের সময় টং -	ইনপুট	আরএস 422 ডিফারেনশিয়াল

5.2 পাওয়ার সংযোগকারী (প্লাগ টাইপ J30J02P020P000S0P120, প্লাগ টাইপ J30J02P020S000S0L000) পিন সংজ্ঞা

পিন নম্বর	সংজ্ঞা	মন্তব্য
A	24 ভি	তারের রঙ লাল
B	জিএনডি	তারের রঙ কালো
