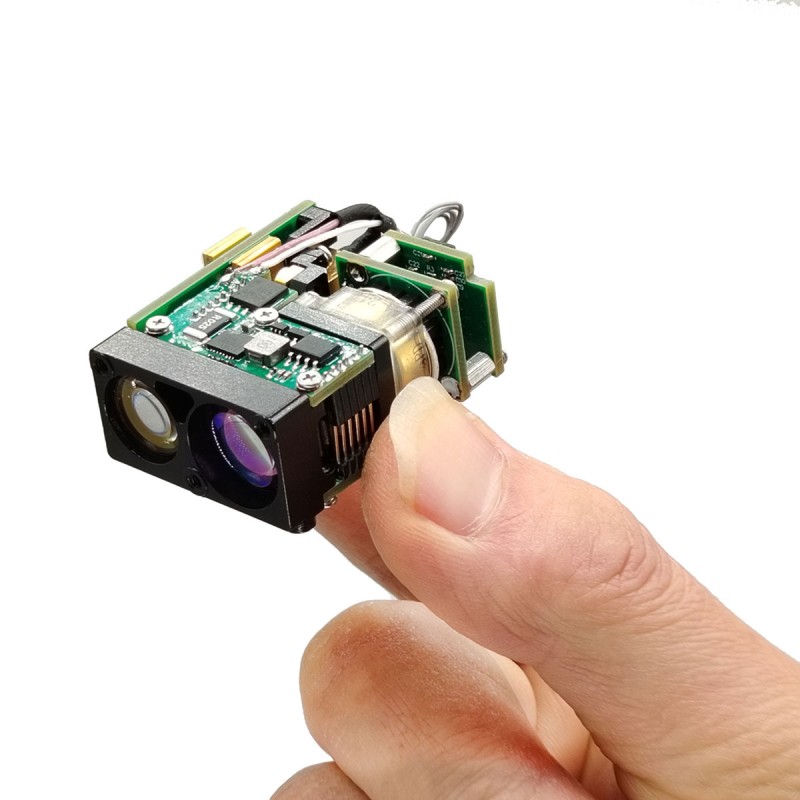

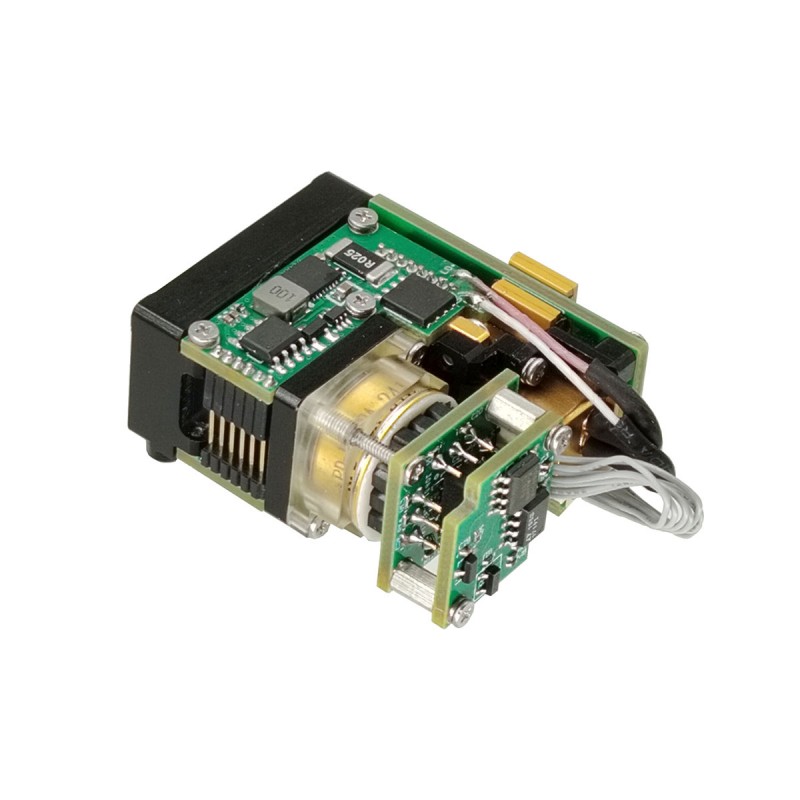

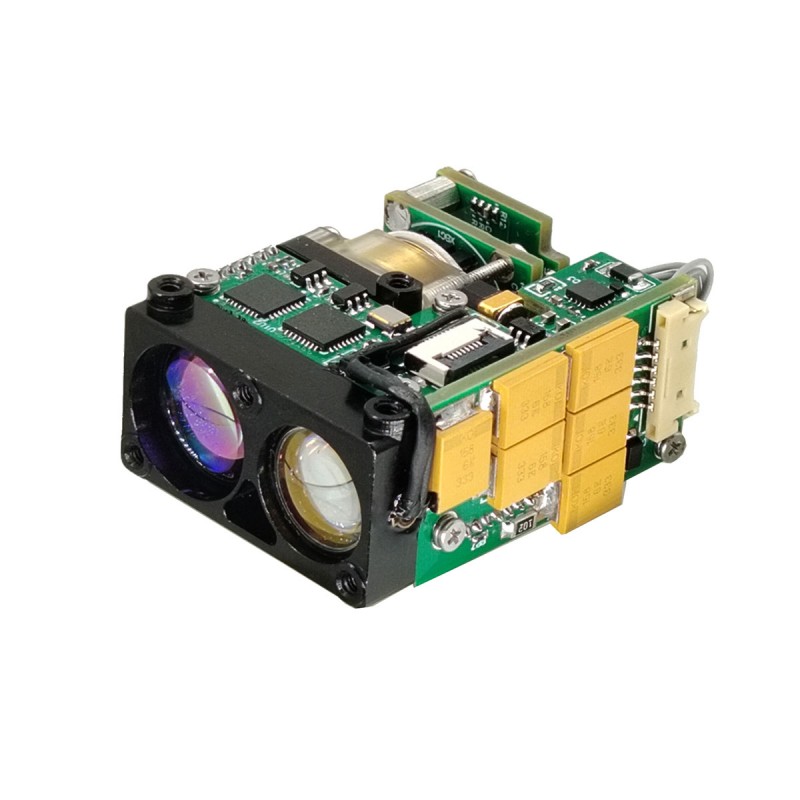

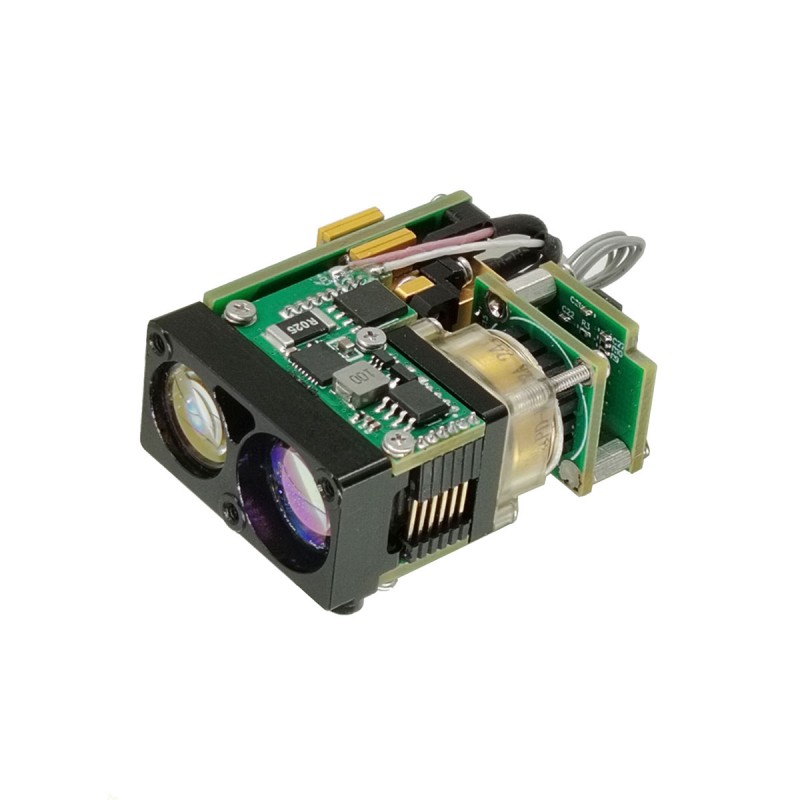

3 কিলোমিটার আই-সেফ লেজার রেঞ্জফাইন্ডার মডিউল

এসটিএ-বি 30 এক্স হ'ল একটি মানব চক্ষু-নিরাপদ লেজার দূরত্ব পরিমাপ মডিউল, যা লক্ষ্য দূরত্ব সনাক্ত করতে পারে এবং সিরিয়াল যোগাযোগের মাধ্যমে পরিমাপক দূরত্বকে উপরের কম্পিউটারে প্রেরণ করতে পারে। দৃশ্যমানতা ≥ 12 কিমি, লক্ষ্য প্রতিচ্ছবি ≥ 0.3, আর্দ্রতা ≤ 80%, যানবাহন (2.3 মি × 2.3 মি লক্ষ্য) দূরত্ব ≥ 3 কিমি।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

প্রধান ফাংশন

(1) একক পরিসীমা এবং অবিচ্ছিন্ন রেঞ্জিং;
(২) লেজার রেঞ্জিং কমান্ডগুলিতে প্রতিক্রিয়া জানানো, এবং স্টপ কমান্ড অনুসারে যে কোনও সময় রেঞ্জিং বন্ধ করতে পারে;
(3) দূরত্ব পরিমাপের সময় ডাল প্রতি একবার আউটপুট দূরত্বের ডেটা এবং স্থিতির তথ্য;
(৪) এটি সংক্রমণিত লেজার ডালের ক্রমবর্ধমান সংখ্যার প্রতিবেদন করতে পারে (বিদ্যুতের কোনও ক্ষতি হ্রাস নেই);
(5) দূরত্ব নির্বাচন, সম্মুখ এবং পিছনের লক্ষ্য ইঙ্গিত;
()) স্ব-পরীক্ষার ফাংশন।

পণ্য কর্মক্ষমতা সূচক

আইটেম	প্রযুক্তিগত প্যারামিটার	নির্দেশ
মডেল	STA-B30X
কার্যকর তরঙ্গদৈর্ঘ্য	1535 ± 5nm
চোখের সুরক্ষা	ক্লাস 1 (আইইসি 60825-1)
অ্যাপারচার গ্রহণ	Φ13 মিমি
নির্গমন অ্যাপারচার	Φ13 মিমি
রেঞ্জিং ক্ষমতা	15-5000 মি
রেঞ্জিং রেঞ্জ	≥5000 মি	বড় বিল্ডিং লক্ষ্যগুলি, প্রতিচ্ছবি: 0.6, পর্যবেক্ষক দৃশ্যমানতা 20 কিমি
	≥3000 মি	ন্যাটো টার্গেট
	≥2000 মি	মানুষের লক্ষ্য
	≥600 মি	ইউএভি টার্গেট
মিনি রেঞ্জ	15 মি
মাল্টি-টার্গেট সনাক্তকরণ	3 পর্যন্ত লক্ষ্য
যথার্থতা	± 1 মি	3 ডি
রেঞ্জিং ফ্রিকোয়েন্সি	1 ~ 10Hz সামঞ্জস্যযোগ্য
নির্ভুলতার হার	≥98%
মিথ্যা অ্যালার্ম রেট	1%
ডাইভারজেন্স কোণ	≤0.6mrad
যোগাযোগ ইন্টারফেস	টিটিএল	আরএস 422/আরএস 232 ইন্টারফেস কাস্টমাইজ করা যেতে পারে
ভোল্টেজ	ডিসি 5 ~ 16 ভি
বিদ্যুৎ খরচ	.11.2W (@1Hz)	কাজের শক্তি
বিদ্যুৎ খরচ	≤5W	পিক পাওয়ার
লেজার অপটিক্যাল অক্ষ স্থায়িত্ব	≤0.05mrad
সমান্তরাল ত্রুটি	≤0.3mrad	মাউন্টিং রেফারেন্সে অপটিক্যাল অক্ষের সমান্তরাল ত্রুটি
যান্ত্রিক শক	75 জি, 1 এমএস
কাজের তাপমাত্রা	-40 ℃～+70 ℃ ℃
স্টোরেজ তাপমাত্রা	-55 ℃～+75 ℃ ℃
নির্ভরযোগ্যতা	এমটিবিএফ ≥ 1500H

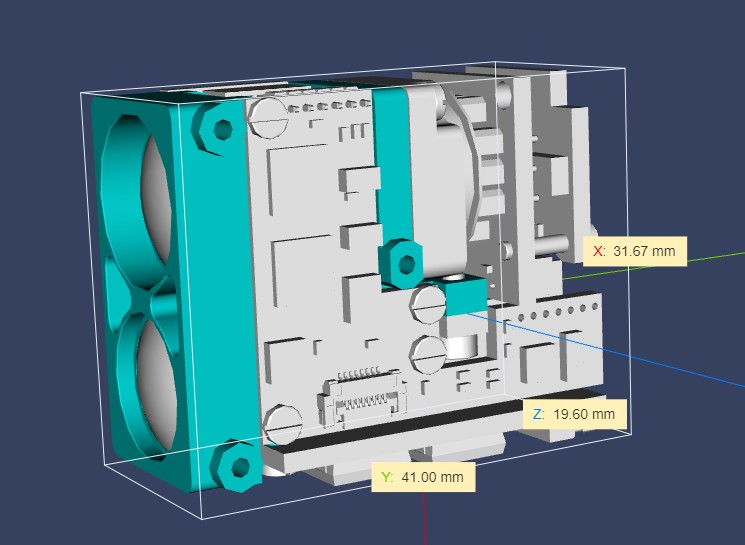

আকার	≤43 × 31 × 16 মিমি
ওজন	≤44 জি
প্রধান ফাংশন		প্রথম এবং শেষ টার্গেট রেঞ্জিং, মাল্টি-টার্গেট রেঞ্জিং, দূরত্ব নির্বাচনযোগ্যতা

দ্রষ্টব্য:

1) ন্যাটো লক্ষ্য আকার 2.3 মি × 2.3 মি; মানব লক্ষ্য আকার 0.5 মি × 1.7 মি; ইউএভি লক্ষ্য আকার 0.2 মি × 0.3 মি; প্রতিচ্ছবি 30%, আর্দ্রতা 80%, পর্যবেক্ষক দৃশ্যমানতা 12 কিলোমিটার

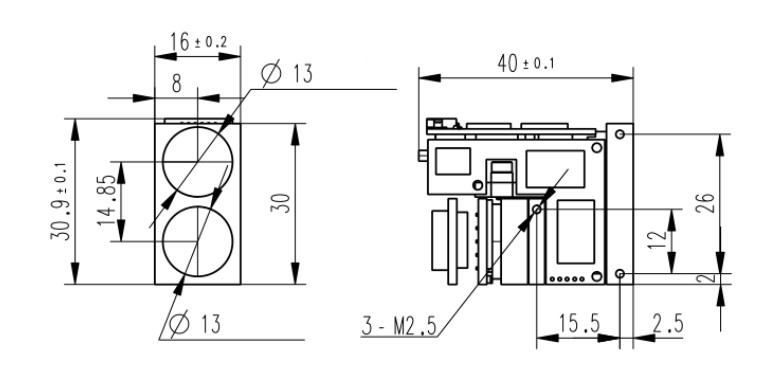

কাঠামো ইনস্টলেশন ইন্টারফেস

বৈদ্যুতিক ইন্টারফেস প্রয়োজনীয়তা

যোগাযোগ ইন্টারফেস: ইউআরটি (টিটিএল_3.3 ভি), 115200 বিপিএস, 1 স্টার্ট বিট, 8 ডেটা বিট, 1 স্টপ নং, কোনও সমতা বিট নেই;

সারণী 1 মূল সংজ্ঞা

পিন	সংজ্ঞা	লাইন রঙ	নোট
1	বিদ্যুৎ সরবরাহ +	লাল	4.5-16 ভি
2	বিদ্যুৎ সরবরাহ -	কালো	জিএনডি
3	পাওয়ার_ন	সাদা	নিয়ন্ত্রণ অন কন্ট্রোল টিটিএল_3.3V স্তর, মডিউল অন (> 2.7V), মডিউল অফ (<0.3V)
4	Uart_tx	হলুদ	সিরিয়াল পোর্ট প্রেরক
5	Uart_rx	সবুজ	সিরিয়াল পোর্ট রিসিভার
6	জিএনডি	কালো	সিরিয়াল পোর্ট গ্রাউন্ড

OEM/ODM রেঞ্জিং মডিউল এবং কাস্টম সমাধান

B0815x সিস্টেম ইন্টিগ্রেটারদের জন্য একটি সুবিধাজনক, শক্তিশালী এবং কমপ্যাক্ট লেজার রেঞ্জিং দ্রবণ সন্ধান করার জন্য ডিজাইন করা হয়েছে। এটি বিস্তৃত অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করে।

এটি খুব ছোট, অতি-হালকা, কম বিদ্যুতের খরচ রয়েছে এবং এটি দীর্ঘ দূরত্বে পরিমাপ করা যায়। এটি হ্যান্ডহেল্ড ডিভাইসগুলি (তাপীয় ইমেজিং), অস্ত্র মাউন্টিং অ্যাপ্লিকেশন, পোর্টেবল সিস্টেম এবং লাইটওয়েট সেন্সর স্যুট এবং মানহীন এরিয়াল যানবাহন বা ইউজিভিগুলির জন্য উপযুক্ত।
