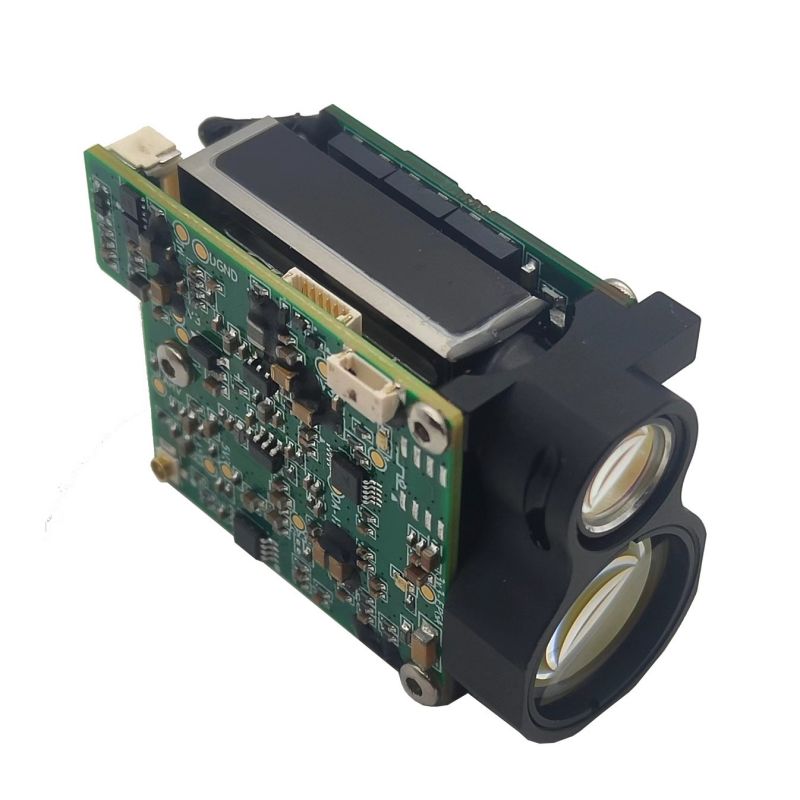

3km রেঞ্জফাইন্ডার মডিউল

এই 3 কিলোমিটার রেঞ্জফাইন্ডার মডিউলটি হালকা উত্স হিসাবে 1535nm এরবিয়াম গ্লাস লেজার ব্যবহার করে, ছোট ভলিউম, উচ্চ সংহতকরণ, হালকা ওজন, পরিমাপের দূরত্ব, শক্তিশালী কুয়াশা ছিদ্র করার ক্ষমতা ইত্যাদির বৈশিষ্ট্য সহ, কঠোর পরিবেশে ব্যবহার করা যেতে পারে, মোবাইল হ্যান্ডহেল্ড সরঞ্জাম, ইউএভি, ভিজিএ এবং অন্যান্য সিস্টেমের সংহতকরণের জন্য উপযুক্ত।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

পেশাদার প্রস্তুতকারক হিসাবে, আমরা আপনাকে 3km রেঞ্জফাইন্ডার মডিউল সরবরাহ করতে চাই। এবং আমরা আপনাকে বিক্রয় পরবর্তী পরিষেবা এবং সময়োপযোগী বিতরণ অফার করব।

পারফরম্যান্স প্যারামিটার

সংখ্যা	প্রকল্পের নাম	পারফরম্যান্স সূচক
1	মানুষের চোখের সুরক্ষা স্তর	ক্লাস 1/1 মি
2	লেজার তরঙ্গ দৈর্ঘ্য	1535 ± 5nm
3	লেজার ডাইভারজেন্স কোণ	0.6 ম্রাদ
4	ক্যালিবার গ্রহণ করুন	Φ16.5 মিমি
5	ফিল্ড অফ-ভিউ কোণগুলি পান	~ 4.9 ম্রাদ / 0.3 °
6	সর্বাধিক পরিসীমা	সাধারণ লক্ষ্য	7000 মি
	পরিসীমা পরিমাপ (30% প্রতিচ্ছবি, 8 কিমি দৃশ্যমানতা)	বিল্ডিং	≥4000m ；
		যানবাহন (2.3 × 2.3 মি)	≥3000M ；
		ব্যক্তি (1.7 × 0.5 মি)	≥2000m ；
		ইউভি (0.3 × 0.2 মি) 1	≥1000m ；
7	সর্বনিম্ন পরিসীমা	20 মি
8	যথার্থতা	± 1 মি
9	ফ্রিকোয়েন্সি পরিমাপ	1 ~ 10Hz
10	পরিসীমা রেজোলিউশন	≤20 মি
11	কৌণিক রেজোলিউশন	≤1 মিলি
12	নির্ভুলতার হার	≥98%
13	মিথ্যা অ্যালার্ম রেট	≤1%
14	মাল্টি-টার্গেট সনাক্তকরণ	3 (সর্বোচ্চ সংখ্যা)
15	ডেটা ইন্টারফেস	Uart （ttl_3.3v）
16	পরিষেবা ভোল্টেজ	ডিসি 4.5 ~ 16 ইন
17	স্ট্যান্ডবাই পাওয়ার সেবন	≤1MW
18	গড় বিদ্যুৎ খরচ	≤2.5W@10Hz
19	পিক পাওয়ার সেবন	≤7W@12V
20	ওজন	32 ± 1 জি
21	মাত্রা (এলডাব্লুএইচ)	48 × 30.5 × 21 মিমি
22	কাজের তাপমাত্রা	-40 ~ +70 ℃
23	স্টোরেজ তাপমাত্রা	-55 ~ +75 ℃
24	ল্যাশ	1600 জি ， 1 মিমি
25	কম্পন	5 ~ 50 ~ 5Hz, 1 x ফ্রিকোয়েন্সি রেঞ্জ / মিনিট, 2.5g
26	তাপমাত্রা ট্যাপ	+70 ℃、 -50 ℃ ℃
27	নির্ভরযোগ্যতা	এমটিবিএফএফ 201500 এইচ
28	ফাংশন	প্রথম এবং শেষ লক্ষ্য / একাধিক টার্গেট রেঞ্জিং / দূরত্ব পাস / বাহ্যিক শক্তি নিয়ন্ত্রণ / লেজার সংশ্লেষিত সংখ্যা
29	প্রতিক্রিয়া সময়	≤950ms ；

5 ব্যবহারকারী ইন্টারফেস

5.1 বৈদ্যুতিক ইন্টারফেস
ব্যবহারকারী বৈদ্যুতিক ইন্টারফেস: ইউআরটি (টিটিএল_3.3 ভি)
সংযোজক মডেল: চাংজিয়াং সংযোগকারী: A1257WR-S-6P, নির্দিষ্ট সংজ্ঞাটি নিম্নলিখিত সারণীতে প্রদর্শিত হয়েছে:

পিন	সংজ্ঞা	ব্যাখ্যা করুন
1	শক্তি হয়	বিদ্যুৎ সরবরাহ, 4.5 ~ 16 ভি
2	শক্তি নেতিবাচক	বিদ্যুৎ সরবরাহ, স্থল
3	পাওয়ার_ন	মডিউল পাওয়ার সুইচ, টিটিএল_3.3V স্তর; মডিউল খোলা (> 2.7V) এবং মডিউল বন্ধ (<0.3V);
4	Uart_tx	সিরিয়াল পোর্ট ট্রান্সমিটার, টিটিএল_3.3V স্তর
5	Uart_rx	টিটিএল_3.3V স্তর সহ সিরিয়াল পোর্ট প্রাপ্তি শেষ
6	জিএনডি	স্ট্রিং
