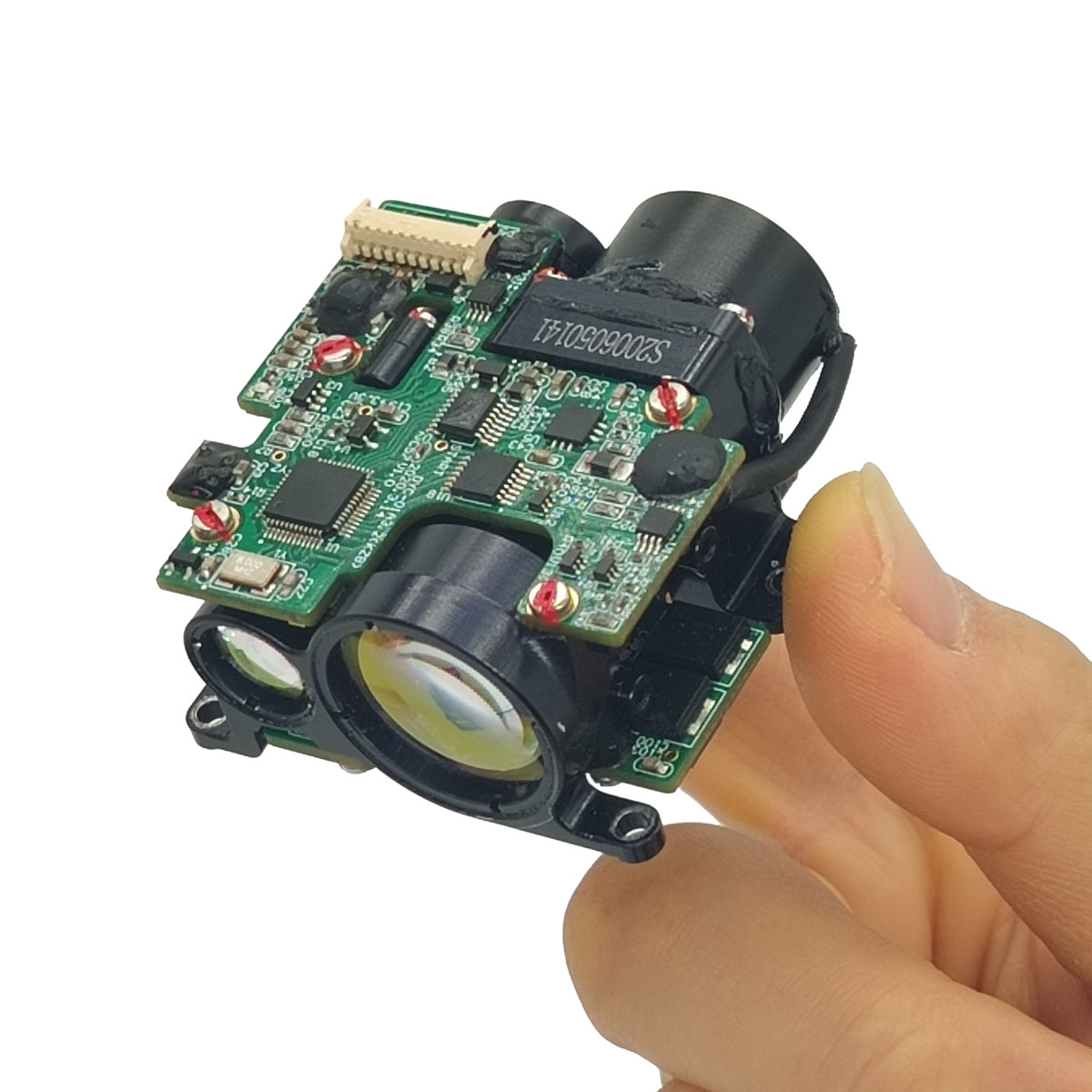

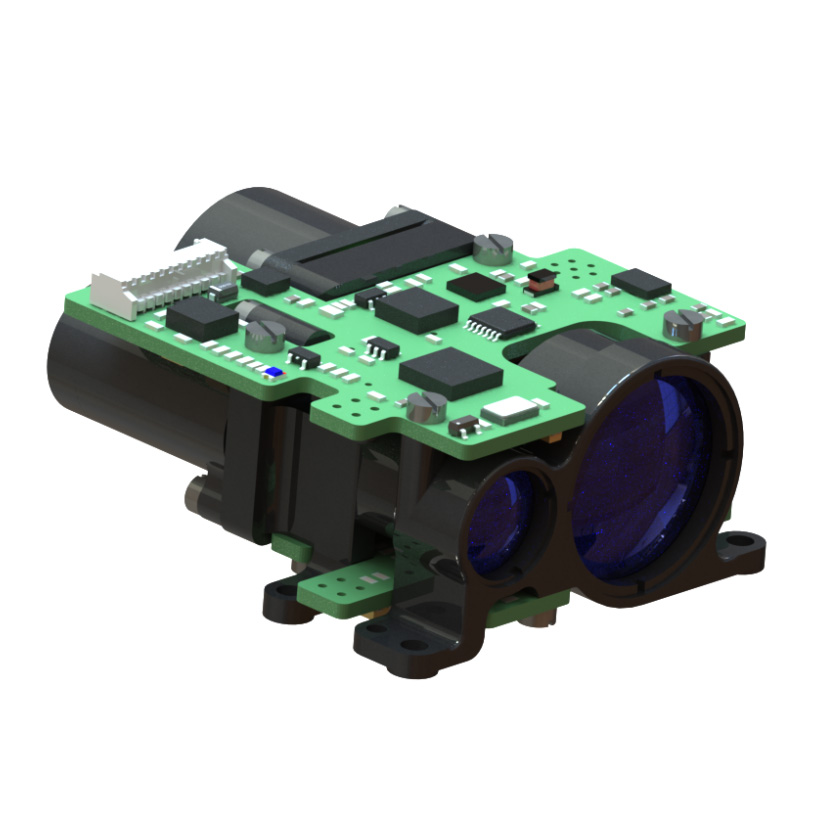

4 কিলোমিটার রেঞ্জ ফাইন্ডার মডিউল

STA0407X 4KM রেঞ্জের ফাইন্ডার মডিউলটি 1535nm আই-নিরাপদ এরবিয়াম গ্লাস লেজার লেজার মডিউলটি জিওপটিকস দ্বারা স্বাধীনভাবে বিকাশ করেছে, যা কম বিদ্যুৎ খরচ, ছোট আকার, উচ্চ নির্ভুলতা এবং চোখের সুরক্ষার বৈশিষ্ট্য রয়েছে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

সর্বাধিক পরিমাপের পরিসীমা: 4000 মি (2.3x2.3 এম যানবাহন) 7000 মি (সাদা প্রাচীর)
যথার্থতা ± 1 মি
পরিমাপের নির্ভুলতা ≥ 98%
ওজন ≤ 75g

4 কিলোমিটার রেঞ্জ ফাইন্ডার মডিউল বৈশিষ্ট্য

1। ইন্টিগ্রেটেড কনফিগারেশন ডিজাইন এবং ফ্রন্ট এন্ড ফেস মাল্টি-পয়েন্ট সিলিং ইনস্টলেশন, শক্তিশালী অ্যান্টি-অবিচ্ছিন্ন ক্ষমতা, উচ্চ স্থায়িত্ব, দীর্ঘ কর্মজীবন, চোখের সুরক্ষা;
2। ভাল অপটিক্যাল শব্দের দমন ক্ষমতা সহ অপটিক্যাল ডিজাইন প্রযুক্তি অ-তাপীয় গ্রহণের ব্যবহার করে, দূরত্বের দূরত্বের পারফরম্যান্স এবং উচ্চ এবং নিম্ন তাপমাত্রার অপটিক্যাল পারফরম্যান্স;
3। সার্কিটের অভ্যন্তরীণ ইন্টারফেসটি ওয়েল্ডিং ওয়্যার ডাইরেক্ট সংযোগ প্রক্রিয়া গ্রহণ করে, যা দৃ firm ় এবং নির্ভরযোগ্য, যা সংযোজকের আলগা, জারণ এবং জলীয় বাষ্পের কারণে শর্ট সার্কিট বা দুর্বল যোগাযোগ এড়াতে পারে এবং পণ্যের নির্ভরযোগ্যতা এবং জীবন উন্নত করতে পারে।

STA-D0407x লেজার রেঞ্জফাইন্ডার মডিউলটির জন্য পণ্য কর্মক্ষমতা সূচক

আইটেম	সূচক
মডেল	Stag407x
অপারেটিং তরঙ্গদৈর্ঘ্য	1535nm ± 10nm
রেঞ্জিং রেঞ্জ	50-7000 মি
রেঞ্জিং ক্ষমতা	7000 মি	বড় লক্ষ্য, দৃশ্যমানতা ≥ 16km
	4000 মি	দৃশ্যমানতা ≥ 8 কিলোমিটার, 2.3 মি × 4.6 মি যানবাহনের জন্য 0.3 প্রতিচ্ছবি সহ লক্ষ্য
যোগাযোগ ইন্টারফেস	আরএস 422
আর্দ্রতা	≤ 60%
যথার্থতা	± 1 মি
নির্ভুলতার হার	≥98%
ডাইভারজেন্স কোণ	≤0.5mrad
রেঞ্জিং ফ্রিকোয়েন্সি	1 সময়, 1Hz, 5Hz, (10Hz নির্বাচনযোগ্য)
আকার	≤57 মিমি × 50 মিমি × 30 মিমি
ভোল্টেজ	10 ভি ～ 14 ভি
কর্মক্ষম শক্তি খরচ	গড় বিদ্যুৎ খরচ: ≤ 3W
স্ট্যান্ডবাই পাওয়ার সেবন	≤1W
কাজের তাপমাত্রা	-40 ℃～+60 ℃ ℃
স্টোরেজ তাপমাত্রা	-50 ℃～+70 ℃ ℃
ওজন	≤75g

STA-D0407x লেজার রেঞ্জফাইন্ডার মডিউলটির জন্য কাঠামো ইনস্টলেশন ইন্টারফেস

বৈদ্যুতিক ইন্টারফেস পরিমাপ সেন্সর

বৈদ্যুতিক ইন্টারফেসের প্রয়োজনীয়তাগুলি নিম্নরূপ:
পাওয়ার সাপ্লাই ভোল্টেজ: 10 ভি ~ 14 ভি;
গড় বিদ্যুৎ খরচ: ≤ 3W;
স্ট্যান্ডবাই পাওয়ার সেবন: ≤ 1W;
উপরের কম্পিউটার প্রান্তটি 1.25 মিমি ব্যবধান সহ 10 পিন সংযোগকারী দিয়ে রেঞ্জফাইন্ডার প্রান্তের সাথে ক্রস-লিঙ্কযুক্ত। রেঞ্জফাইন্ডার প্রান্তে পাওয়ার সাপ্লাই এবং যোগাযোগ পোর্টের পিন সংজ্ঞাটি নিম্নলিখিত সারণীতে দেখানো হয়েছে (প্রাপ্তি এবং প্রেরণ রেঞ্জফাইন্ডারের সাথে সম্পর্কিত), এবং সংযোজকের পিন 1 এর অবস্থানটি নিম্নলিখিত চিত্রটিতে দেখানো হয়েছে।

রেঞ্জফাইন্ডার শেষে বিদ্যুৎ সরবরাহ এবং যোগাযোগ বন্দরের পিন সংজ্ঞা

পিন	লেবেল	বৈদ্যুতিক বৈশিষ্ট্য সংজ্ঞা	নোট
পি -1	ভিন+	ইনপুট বিদ্যুৎ সরবরাহের ইতিবাচক মেরু	উচ্চ কম্পিউটার বিদ্যুৎ সরবরাহ
পি -2	ভিন-	ইনপুট শক্তি নেতিবাচক মেরু	উচ্চ কম্পিউটার বিদ্যুৎ সরবরাহ
পি -3	এনসি	এনসি
পি -4	RS422_TXD+	সিগন্যাল আউটপুট পোর্ট	উপরের কম্পিউটারে দূরত্ব পরিমাপ মেশিন
পি -5	RS422_TXD-	সিগন্যাল আউটপুট পোর্ট	উপরের কম্পিউটারে দূরত্ব পরিমাপ মেশিন
পি -6	RS422_TXD-	সিগন্যাল ইনপুট পোর্ট	দূরত্ব পরিমাপ মেশিন থেকে উপরের কম্পিউটার
পি -7	RS422_TXD+	সিগন্যাল ইনপুট পোর্ট	দূরত্ব পরিমাপ মেশিন থেকে উপরের কম্পিউটার
পি -8	RS422_GND	আরএস 422 গ্রাউন্ড ওয়্যার
পি -9	বিচারক	ডেটা পোর্ট	অভ্যন্তরীণ ডিবাগিং ব্যবহার
পি -10	সুইং	ঘড়ি পোর্ট	অভ্যন্তরীণ ডিবাগিং ব্যবহার
