5 কিলোমিটার আই-সেফ লেজার রেঞ্জফাইন্ডার মডিউল

STA-B0510X হ'ল একটি মানব চক্ষু-নিরাপদ লেজার দূরত্ব পরিমাপ মডিউল, যা লক্ষ্য দূরত্ব সনাক্ত করতে পারে এবং সিরিয়াল যোগাযোগের মাধ্যমে পরিমাপক দূরত্বকে উপরের কম্পিউটারে প্রেরণ করতে পারে। দৃশ্যমানতা ≥ 15 কিলোমিটার, লক্ষ্য প্রতিচ্ছবি ≥ 0.3, আর্দ্রতা ≤ 80%, যানবাহন (2.3 মি × 2.3 মি ন্যাটো টার্গেট) দূরত্ব ≥5 কিলোমিটার; সর্বোচ্চ রেঞ্জিং 2010km।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

প্রধান ফাংশন

(1) একক পরিসীমা এবং অবিচ্ছিন্ন রেঞ্জিং;
(২) লেজার রেঞ্জিং কমান্ডগুলিতে প্রতিক্রিয়া জানানো, এবং স্টপ কমান্ড অনুসারে যে কোনও সময় রেঞ্জিং বন্ধ করতে পারে;
(3) দূরত্ব পরিমাপের সময় ডাল প্রতি একবার আউটপুট দূরত্বের ডেটা এবং স্থিতির তথ্য;
(৪) এটি সংক্রমণিত লেজার ডালের ক্রমবর্ধমান সংখ্যার প্রতিবেদন করতে পারে (বিদ্যুতের কোনও ক্ষতি হ্রাস নেই);
(5) দূরত্ব নির্বাচন, সম্মুখ এবং পিছনের লক্ষ্য ইঙ্গিত;
()) স্ব-পরীক্ষার ফাংশন।

পণ্য ভূমিকা

B0510x লেজার রেঞ্জফাইন্ডার মডিউলটি একটি সামরিক পালস লেজার রেঞ্জফাইন্ডার যা বিমান, মানহীন বিমানীয় যানবাহন, ট্যাঙ্ক এবং স্কোপের মতো অ্যাপ্লিকেশন দৃশ্যের জন্য ডিজাইন করা হয়েছে। এটির ছোট আকার, হালকা ওজন, কম বিদ্যুৎ খরচ, স্থিতিশীল কর্মক্ষমতা, দীর্ঘ পরিমাপের দূরত্ব এবং দীর্ঘ পরিষেবা জীবন, মানুষের চোখের সুরক্ষা এবং অন্যান্য সুবিধা রয়েছে, এটি পণ্য লক্ষ্যকে উন্নত করার জন্য একটি গুরুত্বপূর্ণ প্রযুক্তিগত সরঞ্জাম।

B0510x আই-সেফ এলআরএফ মডিউলটির জন্য পণ্য কর্মক্ষমতা সূচক

আইটেম	প্রযুক্তিগত প্যারামিটার	নির্দেশ
মডেল	STA-B0510X
কার্যকর তরঙ্গদৈর্ঘ্য	1535 ± 5nm
চোখের সুরক্ষা	ক্লাস 1 (আইইসি 60825-1)
অ্যাপারচার গ্রহণ	Φ26 মিমি
নির্গমন অ্যাপারচার	Φ14 মিমি
রেঞ্জিং ক্ষমতা	50 মি -10 কিমি
রেঞ্জিং রেঞ্জ	≥10000 মি	সর্বাধিক পরিসীমা, পর্যবেক্ষক দৃশ্যমানতা 25 কিমি
	≥8000 মি	বিল্ডিং লক্ষ্যগুলি, প্রতিচ্ছবি: 0.6, পর্যবেক্ষক দৃশ্যমানতা 25 কিমি
	≥5000 মি	ন্যাটো টার্গেট
	≥3000 মি	মানুষের লক্ষ্য
	≥1000 মি	ইউএভি টার্গেট
মিনি রেঞ্জ	50 মি
মাল্টি-টার্গেট সনাক্তকরণ	3 পর্যন্ত লক্ষ্য
যথার্থতা	± 1 মি	3 ডি
রেঞ্জিং ফ্রিকোয়েন্সি	1 ~ 10Hz সামঞ্জস্যযোগ্য
নির্ভুলতার হার	≥98%
মিথ্যা অ্যালার্ম রেট	1%
ডাইভারজেন্স কোণ	≤0.5mrad
যোগাযোগ ইন্টারফেস	আরএস 422 / আরএস 232 / টিটিএল
ভোল্টেজ	ডিসি 18 ~ 32 ভি
কাজের শক্তি	.11.2W (@1Hz)	সাধারণ তাপমাত্রা পরীক্ষা
স্ট্যান্ডবাই শক্তি	≤0.5W	সাধারণ তাপমাত্রা পরীক্ষা
যান্ত্রিক শক	75 জি, 1 এমএস
কাজের তাপমাত্রা	-40 ℃～+60 ℃ ℃
স্টোরেজ তাপমাত্রা	-45 ℃～+70 ℃ ℃
নির্ভরযোগ্যতা	এমটিবিএফ ≥ 1500H
আকার	≤65 মিমি × 35 মিমি × 44 মিমি
ওজন	≤75g
প্রধান ফাংশন		প্রথম এবং শেষ টার্গেট রেঞ্জিং, মাল্টি-টার্গেট রেঞ্জিং, দূরত্ব নির্বাচনযোগ্যতা

দ্রষ্টব্য:

1) ন্যাটো লক্ষ্য আকার 2.3 মি × 2.3 মি; মানব লক্ষ্য আকার 0.5 মি × 1.7 মি; ইউএভি লক্ষ্য আকার 0.2 মি × 0.3 মি; প্রতিচ্ছবি 30%, পর্যবেক্ষক দৃশ্যমানতা 15 কিলোমিটার

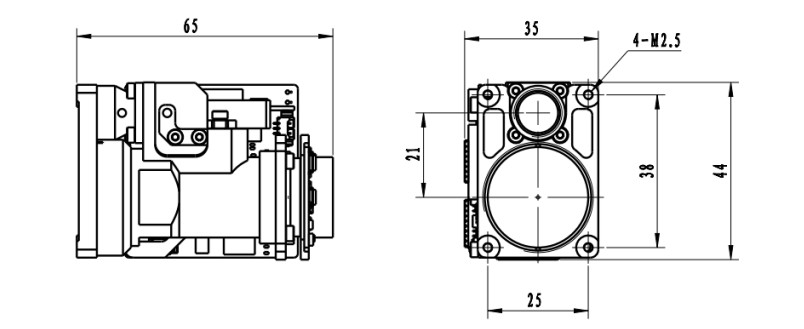

কাঠামো ইনস্টলেশন ইন্টারফেস

বাহ্যিক ইন্টারফেস

সংযোজক মডেল: MDC1-15SW1
পিন নম্বর	সংজ্ঞা	ফাংশন	মন্তব্য
1	Vee	পাওয়ার ইনপুট পজিটিভ	DC18-36V
2	জিএনডি	পাওয়ার ইনপুট গ্রাউন্ড
3	RS422_T/r+	আরএস 485+/আরএস 422 ইতিবাচক প্রেরণ করুন
4	আরএস 422_t/আর-	RS485+/RS422 নাগটিভেটিভ প্রেরণ করুন
5	RS422_RXD-	RS422 নেতিবাচক গ্রহণ
6	RS422_RXD+	আরএস 422 ইতিবাচক গ্রহণ করে
7	আরএস 232-টিএক্স	আরএস 232 প্রেরণ করুন
8	আরএস 232-আরএক্স	আরএস 232 গ্রহণ করুন
9	টিটিএল-টিএক্স	টিটিএল প্রেরণ	3.3 ভি
10	টিটিএল-আরএক্স	টিটিএল দখল করুন	3.3 ভি
11	জিএনডি	যোগাযোগের জায়গা
12	এনসি	বিকল্প
13	এনসি	বিকল্প
14	এনসি	বিকল্প
15	এনসি	বিকল্প

পরিবেশগত অভিযোজনযোগ্যতা

ক) কাজের তাপমাত্রা ： -40 ℃～+60 ℃ ℃
খ) স্টোরেজ তাপমাত্রা ： -45 ℃～+70 ℃ ℃
গ) এলোমেলো কম্পন: 15 ～ 2000Hz, 3 দিক। নির্দিষ্ট পরীক্ষার শর্তগুলি সারণি 1 এ দেখানো হয়েছে।

সারণী 1 এলোমেলো কম্পন পরীক্ষার শর্তাদি

সিরিয়াল নম্বর	ফ্রিকোয়েন্সি রেঞ্জ (হার্জ)	ত্বরণ বর্ণালী ঘনত্ব (জি 2/হার্জ)	কম্পনের সময় (মিনিট)
1	15 ～ 190	0.01	প্রতিটি দিকে কম্পন 15 মিনিট
2	190 ～ 210	0.1
3	210 ～ 380	0.01
4	380 ～ 420	0.025
5	420 ～ 2000	0.01

OEM/ODM রেঞ্জিং মডিউল এবং কাস্টম সমাধান

B0510x একটি সুবিধাজনক, শক্তিশালী এবং কমপ্যাক্ট লেজার রেঞ্জিং সলিউশন খুঁজছেন সিস্টেম ইন্টিগ্রেটারদের জন্য ডিজাইন করা হয়েছে। এটি বিস্তৃত অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করে।

এটি খুব ছোট, অতি-হালকা, কম বিদ্যুতের খরচ রয়েছে এবং এটি দীর্ঘ দূরত্বে পরিমাপ করা যায়। এটি হ্যান্ডহেল্ড ডিভাইসগুলি (তাপীয় ইমেজিং), অস্ত্র মাউন্টিং অ্যাপ্লিকেশন, পোর্টেবল সিস্টেম এবং লাইটওয়েট সেন্সর স্যুট এবং মানহীন এরিয়াল যানবাহন বা ইউজিভিগুলির জন্য উপযুক্ত।
