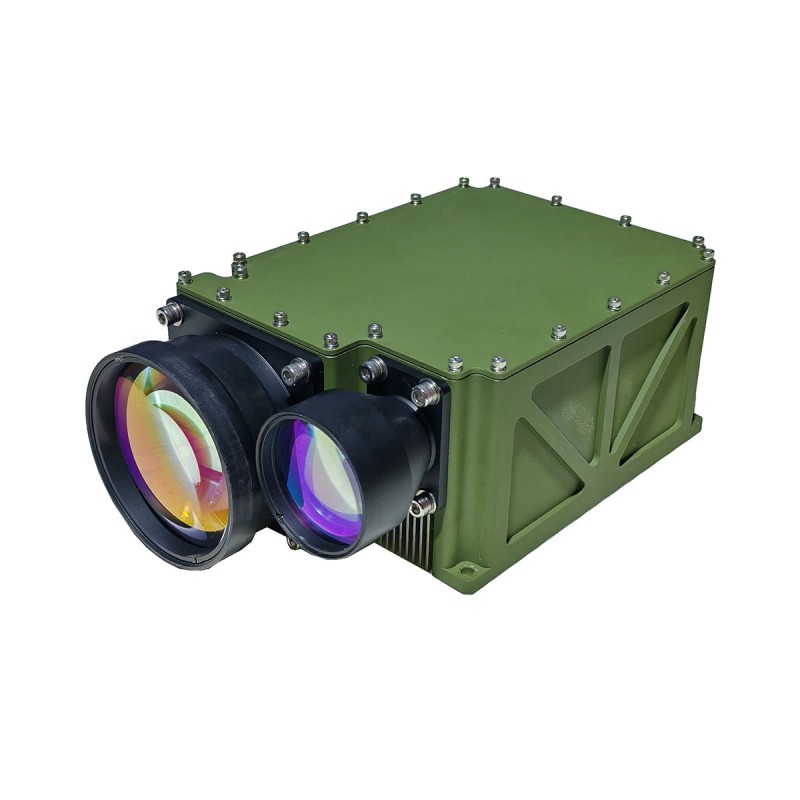

অ্যান্টি ড্রোন স্টেস্টের জন্য 5 কিলোমিটার লেজার রেঞ্জফাইন্ডার মডিউল

এসটিএ-ডাব্লুআর 5000 এক্স ইউএভি লক্ষ্যগুলি পরিমাপের জন্য একটি ডেডিকেটেড লেজার রেঞ্জিং মডিউল। এটি 1064nm ওয়াইএজি লেজারের উপর ভিত্তি করে তৈরি করা হয়েছে, এটি 1 এমআরএডি এবং উচ্চ-মানের লেজার বিমের একটি বৃহত ডাইভারজেন্স কোণ বৈশিষ্ট্যযুক্ত। এটি সহজেই 5 কিলোমিটার দূরত্বে 0.1M² এর প্রতিবিম্ব অঞ্চল সহ একটি ইউএভি টার্গেটে লক করতে পারে এবং 10 কিলোমিটার দূরে 2㎡ এর প্রতিবিম্ব অঞ্চল সহ একটি ইউএভি লক্ষ্য পরিমাপ করতে পারে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

ক) তথ্য প্রতিক্রিয়া ফাংশন স্ব -পরীক্ষা করতে সক্ষম;
খ) ত্রুটি অবস্থান এবং ফল্ট মোড প্রতিক্রিয়া সক্ষম;
গ) সিরিয়াল যোগাযোগ সক্ষম।

পণ্য পরামিতি

মডেল	STA-WR5000X	নোট
তরঙ্গদৈর্ঘ্য	1064nm
ডাইভারজেন্স কোণ	1 ± 0.1 মার্ড
সর্বোচ্চ পরিসীমা	≥5000 মি	প্রতিবিম্বিত অঞ্চল 0.1 m² uav
সর্বোচ্চ পরিসীমা	≥10000 মি	প্রতিফলিত অঞ্চল 2 m² uav
মিনি রেঞ্জিং	≤200 মি
নির্ভুলতা	± 2 মি （আরএমএস）
রেঞ্জিং ফ্রিকোয়েন্সি	1। 5, 10, 20Hz সামঞ্জস্যযোগ্য
ইন্টারফেস	আরএস 422	কাস্টমাইজযোগ্য
সরবরাহ ভোল্টেজ	24 ভি	কাস্টমাইজযোগ্য
অপটিক্যাল অক্ষ এবং মাউন্টিং রেফারেন্স বিমানের মধ্যে অ-সমান্তরালতা	≤2mrad
বিদ্যুৎ খরচ	পিক মান ≤ 150W, গড় ≤ 100W;
অপারেশন তাপমাত্রা	-40 ℃～+60 ℃ ℃
স্টোরেজ তাপমাত্রা	-50 ℃～+70 ℃ ℃
আকার	≤216 × 125 × 84 মিমি
ওজন	≤2 কেজি

দ্রষ্টব্য:
1. রেঞ্জিং রেঞ্জের বিবরণ: পরিসীমাটি বিভিন্ন পরীক্ষার শর্ত এবং পরীক্ষার লক্ষ্যগুলির অধীনে পরিবর্তিত হবে, আপনি যদি বিশেষ লক্ষ্যগুলি সনাক্ত করেন তবে দয়া করে নিশ্চিত করতে বিক্রয় পক্ষের সাথে যোগাযোগ করুন;
২.মিনিমাম রেঞ্জ: 30 মি -100 মি ওঠানামা, এটি স্বাভাবিক ব্যবহারের পরে 50 মিটার পর্যন্ত সুপারিশ করা হয়; লেজার শক্তি বড় হওয়ার কারণে, ঘনিষ্ঠ পরিসীমা ব্যবহার ডিটেক্টর চিপটি পোড়াতে পারে, তাই ডিবাগিংয়ে, দয়া করে ডিটেক্টর চিপটি পোড়ানো রোধ করতে একটি ভাল মিরর কভার আনুন।

দ্রষ্টব্য: দৃশ্যমানতা ≥ 20 কিলোমিটার, আর্দ্রতা ≤ 80%, ইউএভি লক্ষ্য প্রতিচ্ছবি 0.3।

বৈদ্যুতিক ইন্টারফেস

পিন	সংজ্ঞায়িত	নোট
1	ভিসিসি	+24 ভি অ্যানোডাল
2
3
4
5	জিএনডি	বিদ্যুৎ সরবরাহের নেতিবাচক মেরু
6
7
8
9	টি+	আরএস 422
10	আর-
11	টি-
12	আর+
13	যোগাযোগ জিএনডি
14	Syn+	আরএস 422 ডিফারেনশিয়াল বাহ্যিক সময় ব্যবস্থা, প্রস্থ> 10 ইউএস।
15	স্বাক্ষর-
