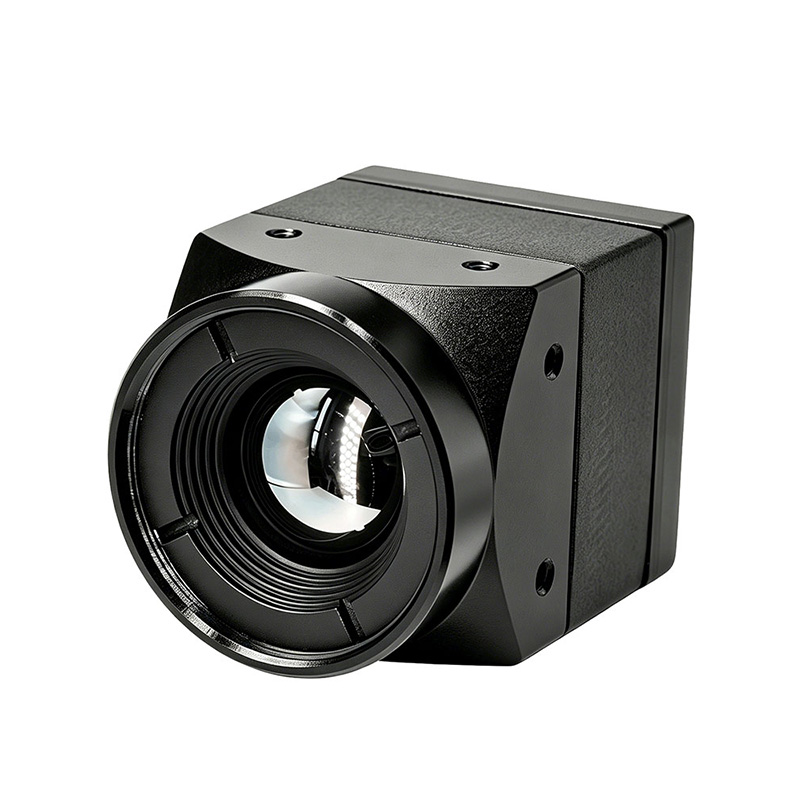

FPV ড্রোনের জন্য 640x512 4.1mm লেন্স থার্মাল ইমেজিং ক্যামেরা

STA-IR640-M সিরিজ হল একটি উচ্চ-পারফরম্যান্স আনকুলড ইনফ্রারেড ইমেজিং মডিউল, যা 4.1mm, 6.9mm, 9.1mm এবং 13mm সহ একাধিক লেন্স স্পেসিফিকেশন সহ উপলব্ধ৷ একটি 12μm উচ্চ-ফ্রেম-রেট WLP প্যাকেজড ইনফ্রারেড ডিটেক্টর এবং স্ব-উন্নত 2nd-প্রজন্মের ইনফ্রারেড ISP চিপ দিয়ে সজ্জিত, এটি সর্বোত্তম সামগ্রিক খরচ দক্ষতার সাথে অসামান্য ইমেজিং কার্যক্ষমতা প্রদান করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

কমপ্যাক্ট আকার, হালকা ওজন এবং কম শক্তি খরচ সমন্বিত, মডিউল সম্পূর্ণরূপে SWaP (আকার, ওজন, শক্তি) লাইটওয়েট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণ করে।

পুরো সিরিজ জুড়ে উন্নত বুদ্ধিমান ইমেজিং অ্যালগরিদমগুলির সাথে গৃহীত, এটি মসৃণ এবং জিটার-মুক্ত ইমেজ আউটপুট নিশ্চিত করে, সূক্ষ্ম বিবরণ এবং স্বতন্ত্র স্তর সহ স্থিতিশীল ইনফ্রারেড চিত্র উপস্থাপন করে। ইতিমধ্যে, এটি একাধিক স্ট্যান্ডার্ড ডিজিটাল ইন্টারফেসের সাথে একীভূত, বিভিন্ন বুদ্ধিমান প্রক্রিয়াকরণ হার্ডওয়্যার প্ল্যাটফর্মের সাথে নমনীয়ভাবে সংযোগ করার জন্য শক্তিশালী সামঞ্জস্য প্রদান করে।

পণ্য বৈশিষ্ট্য

⚫ উচ্চ ফ্রেম রেট
⚫ স্ট্যান্ডার্ড শাটার-লেস অ্যালগরিদম
⚫ উচ্চ মানের ছবি প্রদর্শন
⚫ উচ্চ খরচ কর্মক্ষমতা

অ্যাপ্লিকেশন দৃশ্যকল্প

UAV অনুসন্ধান: ফটোইলেকট্রিক পড।
⚫ পোর্টেবল টার্মিনাল: আউটডোর হ্যান্ডহেল্ড, হেলমেট নাইট ভিশন।
⚫ নিরাপত্তা/অগ্নি পরিদর্শন: শিল্প পর্যবেক্ষণ, পরিধি স্ক্যানিং, পরিদর্শন রোবট, আগুন সতর্কতা, ফায়ার হেলমেট।
⚫ ইন্টেলিজেন্ট ইন্টিগ্রেশন: অ্যাসিস্টেড ড্রাইভিং, স্মার্ট হোম অ্যাপ্লায়েন্সেস।

লেন্স প্যারামিটার

অ্যারে বিন্যাস	E.F.L./F#	ফোকাস টাইপ	FOV (H×V)	আইএফওভি
640×512	4. 1mmF1 .2	এথারমালাইজড	100° ×82°	2.93mrad
	6.9 mmF1 .0		62.9° × 50 .4°	1.74mrad
	9. 1mmF1 .0		48. 1°×38 .4°	1.32mrad
	13mmF1.2		33.5 ° × 26.9 °	0.92mrad
	25mmF1 .2		17.5 ° × 14 °	0.48 mrad
	45 mmF1 .2		9.7 ° × 7.8 °	0.27mrad

দ্রষ্টব্য: লেন্স এবং ক্যামেরা ইনস্টলেশন কাঠামো উভয়ই কাস্টমাইজ করা যেতে পারে

পণ্যের বৈশিষ্ট্য

কর্মক্ষমতা সূচক	STA-IR640-M
ডিটেক্টর টাইপ	VOx Uncooled IRFPA
রেজোলিউশন	640×512
পিক্সেল পিচ	12μm
ফ্রেম রেট	50Hz
বর্ণালী পরিসীমা	8～ 14μm
NETD	≤40mK@25℃ , F# 1.0
ইমেজ সমন্বয়
উজ্জ্বলতা এবং বৈসাদৃশ্য সমন্বয়	ম্যানুয়াল/অটো
পোলারিটি	কালো-গরম/সাদা-গরম
কালার প্যালেট	সমর্থন (1)
ইমেজ প্রসেসিং	তাপমাত্রা নিয়ন্ত্রণ অ্যালগরিদম (W/ o TEC)
	ডিএনআর
	ডিডিই
	হিস্টোগ্রাম সমতা
ইমেজ মিরর	বাম-ডান/উপর-নিচে/ তির্যক
বাহ্যিক সিঙ্ক	10 ~ 50Hz, রাইজিং এজ ট্রিগার	কোনোটিই নয়
পাওয়ার সাপ্লাই (2)
পাওয়ার সাপ্লাই রেঞ্জ	5～ 12ভিডিসি
সাধারণ পাওয়ার কনজাম্পশন @ 25 ℃	≤0.50W	≤0.40W
ইন্টারফেস(2)
ভিডিও	ইউএসবি
	সিভিবিএস
	2 লেন MIPI
সিরিয়াল কমিউনিকেশন ইন্টারফেস	UART
ভৌত বৈশিষ্ট্য (W/o লেন্স এবং সম্প্রসারণ উপাদান)
ওজন	8 গ্রাম
আকার	21 মিমি × 21 মিমি
পরিবেশগত অভিযোজন
অপারেটিং তাপমাত্রা পরিসীমা	-40 ℃ ~ + 80 ℃ (-20 ℃ ~ + 60 ℃ রেডিওমেট্রিক ফাংশনের জন্য)
স্টোরেজ তাপমাত্রা পরিসীমা	-45℃ ~+85℃
আর্দ্রতা	5～ 95%, কোন ঘনীভবন নেই
কম্পন (3)	6 .06g , এলোমেলো কম্পন, সমস্ত অক্ষীয়
শক (3)	8 0 , 4 ms, ট্রেলিং এজ করাত তরঙ্গ, 3 - অক্ষ 6 -দিক

দ্রষ্টব্য:
(1) পাওয়ার সাপ্লাই এবং ইন্টারফেস স্পেসিফিকেশন শুধুমাত্র ফ্যাক্টরি স্ট্যান্ডার্ড কনফিগারেশনের জন্য প্রযোজ্য এবং বর্ধিত উপাদানগুলির জন্য প্রযোজ্য নয়। বর্ধিত উপাদানগুলির বিস্তারিত ফাংশনের জন্য, অনুগ্রহ করে বর্ধিত উপাদানগুলির জন্য ব্যবহারকারী ম্যানুয়াল পড়ুন।
(2) কাস্টম বর্ধিত উপাদান অনুরোধের ভিত্তিতে উপলব্ধ. প্রয়োজনে আপনি ব্যক্তিগতকৃত কাস্টমাইজেশনের জন্য আমাদের সাথে যোগাযোগ করতে পারেন।

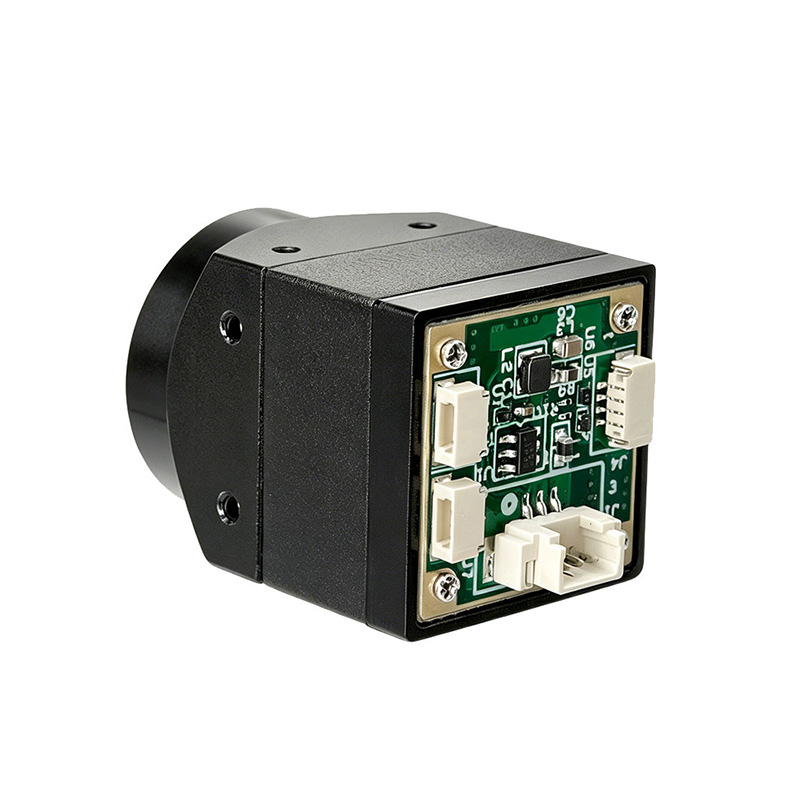

পিন সংজ্ঞা:
J1:3-পিন CVBS ইন্টারফেস

1	সিভিবিএস	আউটপুট	CVBS ভিডিও সংকেত
2	জিএনডি	শক্তি	গ্রাউন্ডেড
3	+5-12V	শক্তি	শক্তি

J4:4-পিন ইউএসবি ইন্টারফেস

1	+5V
2	ইউএসবিডিএম
3	ইউএসবিডিপি
4	জিএনডি

USB ভিডিও আউটপুট বিন্যাস (3 বিন্যাস ঐচ্ছিক):

1. UVC
2. ভিডিও কম্প্রেশন মান H.264, H.264H
3. ভিডিও কম্প্রেশন স্ট্যান্ডার্ড MJPEG, 40 থেকে 16384kbps পর্যন্ত সামঞ্জস্যযোগ্য বিট রেট সহ; বিট রেট সামঞ্জস্য এবং কাস্টমাইজ করা যেতে পারে

J7,3PIN

1	UART1_TX
2	UART1_RX
3	জিএনডি

J8,3PIN

1	UART0_TX
2	UART0_RX
3	জিএনডি

26পিন সংযোগকারী টাইপ নং:DF56C-26S-0.3 V(51)

পিন	সংজ্ঞা	ফানসিটন	দ্রষ্টব্য
1, 2, 3, 4, 18, 19, 20, 21, 22, 23, 24, 25, 26	NC
5, 7, 9, 11, 13	ভিডিডি	পাওয়ার ইনপুট	5--12V
16	আরএক্সডি	uart rxd	3.3v
14	TXD	uart txd	3.3v
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN
