ফাইবার অপটিক জাইরোস্কোপ-মেমস ইনটারিয়াল পরিমাপ ইউনিট

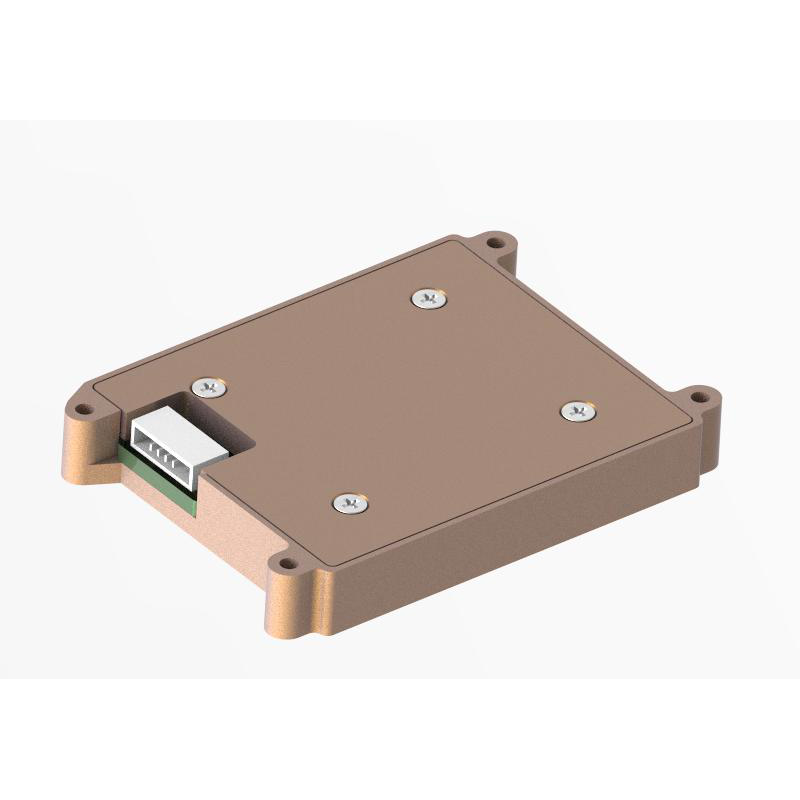

জিও-এমসি 200-আইএমইউ ফাইবার অপটিক জাইরোস্কোপ-মেমস ইনটারিয়াল পরিমাপ ইউনিট একটি অন্তর্নির্মিত উচ্চ পারফরম্যান্স এমইএমএস গাইরো এবং এমইএমএস অ্যাকসিলোমিটার সহ একটি অন্তর্নিহিত পরিমাপ ইউনিট (আইএমইউ) ভিত্তিক একটি মাইক্রো-মেকানিকাল টেকনোলজি (এমইএমএস)।
মডেল:JIO-MC200-IMU
অনুসন্ধান পাঠান
পণ্যের বর্ণনা
জিও-এমসি 200-আইএমইউ ফাইবার অপটিক জাইরোস্কোপ-মেমস ইনটারিয়াল পরিমাপ ইউনিটের দুর্দান্ত যৌন এবং পরিবেশগত অভিযোজনযোগ্যতা রয়েছে। বিভিন্ন সফ্টওয়্যারটির ম্যাচিংয়ের মাধ্যমে, পণ্যগুলি গাইডেড মুনিশন, কৌশলগত এবং শিল্প ইউএভি, মানহীন বিমানীয় যানবাহন, সিকার, গাড়ি স্বায়ত্তশাসিত ড্রাইভিংয়ে ব্যাপকভাবে ব্যবহৃত হতে পারে।
ইন্টিগ্রেশন নমনীয়তার স্বাচ্ছন্দ্যের জন্য ফাইবার অপটিক জাইরোস্কোপের জিওপটিক্স ইনস্টলেশন এবং আমাদের বিকাশকারীরা দ্রুত প্রোটোটাইপিংয়ে টুলকিটকে কেবল নির্দিষ্টকরণের প্রয়োজনীয়তাগুলি পূরণ করে না, উচ্চ-মানের পারফরম্যান্সও শেষ ব্যবহারকারীদের চাহিদা পূরণ করে।
ইন্টিগ্রেশন নমনীয়তার স্বাচ্ছন্দ্যের জন্য ফাইবার অপটিক জাইরোস্কোপের জিওপটিক্স ইনস্টলেশন এবং আমাদের বিকাশকারীরা দ্রুত প্রোটোটাইপিংয়ে টুলকিটকে কেবল নির্দিষ্টকরণের প্রয়োজনীয়তাগুলি পূরণ করে না, উচ্চ-মানের পারফরম্যান্সও শেষ ব্যবহারকারীদের চাহিদা পূরণ করে।
আমাদের পরিষেবা
জিওপটিক্স একটি পেশাদার এবং দক্ষ দল। আপনার জন্য OEM/ODM পরিষেবা সরবরাহ করুন, আপনার একচেটিয়া ফাইবার অপটিক্যাল জাইরোস্কোপ কাস্টমাইজ করতে আমাদের সাথে যোগাযোগ করুন
পণ্য বৈশিষ্ট্য
1) থ্রি-অক্ষ ডিজিটাল জাইরোস্কোপ:
ক) ± 450º/s ডায়নামিক পরিমাপের পরিসীমা;
খ) শূন্য পক্ষপাতের স্থায়িত্ব: 20 °/ঘন্টা (জিজেবি, 10 এস);
2) থ্রি-অক্ষ ডিজিটাল অ্যাক্সিলোমিটার:
ক) ± 16 জি গতিশীল পরিমাপের পরিসীমা;
খ) শূন্য পক্ষপাতের স্থায়িত্ব: 0.5 মিলিগ্রাম (জিজেবি, 10 এস);
3) উচ্চ নির্ভরযোগ্যতা: এমটিবিএফ> 20000 এইচ;
4) সম্পূর্ণ তাপমাত্রার পরিসীমা (-40 ℃ ~ 70 ℃) নির্ভুলতা নিশ্চিত করতে: অন্তর্নির্মিত উচ্চ কার্যকারিতা তাপমাত্রা ক্রমাঙ্কন এবং ক্ষতিপূরণ অ্যালগরিদম;
5) শক্তিশালী কম্পনের শর্তে কাজের জন্য উপযুক্ত;
ইন্টারফেস 1 ওয়ে ইউআরটি
ক) ± 450º/s ডায়নামিক পরিমাপের পরিসীমা;
খ) শূন্য পক্ষপাতের স্থায়িত্ব: 20 °/ঘন্টা (জিজেবি, 10 এস);
2) থ্রি-অক্ষ ডিজিটাল অ্যাক্সিলোমিটার:
ক) ± 16 জি গতিশীল পরিমাপের পরিসীমা;
খ) শূন্য পক্ষপাতের স্থায়িত্ব: 0.5 মিলিগ্রাম (জিজেবি, 10 এস);
3) উচ্চ নির্ভরযোগ্যতা: এমটিবিএফ> 20000 এইচ;
4) সম্পূর্ণ তাপমাত্রার পরিসীমা (-40 ℃ ~ 70 ℃) নির্ভুলতা নিশ্চিত করতে: অন্তর্নির্মিত উচ্চ কার্যকারিতা তাপমাত্রা ক্রমাঙ্কন এবং ক্ষতিপূরণ অ্যালগরিদম;
5) শক্তিশালী কম্পনের শর্তে কাজের জন্য উপযুক্ত;
ইন্টারফেস 1 ওয়ে ইউআরটি
অ্যাপ্লিকেশন ক্ষেত্র
1) গাইডেড মুনিশন
2) সন্ধানকারী
3) কৌশলগত এবং শিল্প ড্রোন
4) অটোপাইলট
2) সন্ধানকারী
3) কৌশলগত এবং শিল্প ড্রোন
4) অটোপাইলট
পণ্য মেট্রিক
| প্যারামিটার | পরীক্ষার শর্ত | সর্বনিম্ন | সাধারণ মান | সর্বাধিক মান | ইউনিট | |
| গাইরো | গতিশীল পরিমাপের ব্যাপ্তি |
|
|
450 |
|
°/গুলি |
| শূন্য পক্ষপাত স্থিতিশীলতা | 10 এস গড় (-40 ℃ ~+70 ℃, ধ্রুবক তাপমাত্রা) |
|
20 |
|
°/এইচ। | |
| শূন্য পক্ষপাত | শূন্য পক্ষপাতের পরিসীমা |
|
+ / - 0.2 |
|
°/গুলি | |
| পুরো তাপমাত্রার পরিসীমা জুড়ে শূন্য বিচ্যুতি |
|
+ / - 0.1 |
|
°/গুলি | ||
| ক্রমাগত শুরু হওয়ার জন্য পুনরাবৃত্তিযোগ্যতা, জেড অক্ষ |
|
30 |
|
°/এইচ। | ||
| শূন্য পক্ষপাতের উপর লিনিয়ার ত্বরণের প্রভাব |
|
10 |
|
°/এইচ/জি | ||
| কম্পন ② শূন্য পক্ষপাত প্রভাবের উপর, কম্পন পরিবর্তন 2 আগে এবং পরে |
|
10 |
|
°/এইচ/জি | ||
| কম্পন ② থেকে শূন্য পক্ষপাত প্রভাব, কম্পন পরিবর্তনের পরে কম্পন 2 |
|
10 |
|
°/এইচ/জি | ||
| স্কেল ফ্যাক্টর | স্কেল ফ্যাক্টর অ-রৈখিক |
|
500 |
|
পিপিএম | |
| স্কেল ফ্যাক্টর নির্ভুলতা |
|
2000 |
|
পিপিএম | ||
| শব্দ ঘনত্ব |
|
|
0.003 |
|
° / হার্জ / এস) | |
| রেজোলিউশন |
|
|
3.052 x 10−7 |
|
°/এস/এলএসবি | |
| অ্যাক্সিলোমিটার | গতিশীল পরিমাপের ব্যাপ্তি |
|
|
16 |
|
g |
| শূন্য পক্ষপাত স্থিতিশীলতা | 10 এস গড় (-40 ℃ ~+70 ℃, ধ্রুবক তাপমাত্রা) |
|
0.5 |
|
মিলিগ্রাম | |
| শূন্য পক্ষপাত | শূন্য পক্ষপাতের পরিসীমা |
|
5 |
|
মিলিগ্রাম | |
| সম্পূর্ণ তাপমাত্রার পরিসীমা জুড়ে শূন্য বিচ্যুতি |
|
5 |
|
মিলিগ্রাম | ||
| ধারাবাহিক শুরু পুনরাবৃত্তিযোগ্যতা |
|
0.5 |
|
মিলিগ্রাম | ||
| স্কেল ফ্যাক্টর | স্কেল ফ্যাক্টর অ-রৈখিক |
|
500 |
|
পিপিএম | |
| স্কেল ফ্যাক্টর নির্ভুলতা |
|
2000 |
|
পিপিএম | ||
| শব্দ ঘনত্ব |
|
|
0.05 |
|
এইচজেড/মিলিগ্রাম) | |
| রেজোলিউশন |
|
|
1.221 x 10−8 |
|
জি/এলএসবি | |
| অন্যান্য সম্পত্তি | বুট সময় |
|
|
2 |
|
s |
| ব্যান্ডউইথ |
|
|
200 |
|
এইচজেড | |
| বিলম্ব |
|
|
10 |
|
এমএস | |
| যোগাযোগ ইন্টারফেস | 1 ওয়ে ইউআরটি | বাউড রেট |
|
460.8 |
|
কেবিপিএস |
| স্যাম্পলিং ফ্রিকোয়েন্সি | Uart |
|
500 |
|
এইচজেড | |
| বৈদ্যুতিক বৈশিষ্ট্য | ভোল্টেজ |
|
4.8 | 5 | 5.2 | V |
| বিদ্যুৎ খরচ |
|
|
1.5 |
|
W | |
| রিপল | পি পি |
|
100 |
|
এমভি | |
| কাঠামোগত বৈশিষ্ট্য | আকার |
|
|
58.7 x 42 x 8 |
|
মিমি |
| ওজন |
|
|
35 |
|
g | |
| ব্যবহারের পরিবেশ | অপারেটিং তাপমাত্রা |
|
- 40 |
|
70 | ℃ |
| স্টোরেজ তাপমাত্রা |
|
- 45 |
|
75 | ℃ | |
| কম্পন |
|
|
20 থেকে 2000Hz, 6.06g |
|
|
|
| প্রভাব |
|
|
500 জি |
|
|
|
| নির্ভরযোগ্যতা | এমটিবিএফ |
|
|
20000 |
|
h |
| অবিচ্ছিন্ন কাজের সময় |
|
|
120 |
|
h | |
| 1①: পুরো তাপমাত্রার প্রকরণ প্রক্রিয়াটির শূন্য বিচ্যুতি গণনা করুন, তাপমাত্রার বিভিন্নতা হার ≤1 ℃/মিনিট, তাপমাত্রা পরিসীমা -40 ℃ ~+70 ℃; 2②: কম্পনের শর্তটি 6.06g, 20Hz ~ 2000Hz |
||||||
বৈদ্যুতিক ইন্টারফেস
সংযোগকারী প্রকার: A1251WR-S-4P;
সংযোগকারী পয়েন্টগুলি নিম্নলিখিত সারণীতে সংজ্ঞায়িত করা হয়েছে:
সংযোগকারী পয়েন্টগুলি নিম্নলিখিত সারণীতে সংজ্ঞায়িত করা হয়েছে:
| পিন | সংজ্ঞা | ফাংশন | মন্তব্য |
| 1 | 5 ভি | ডিসি পাওয়ার ইনপুট |
|
| 2 | জিএনডি | থেকে |
|
| 3 | টিএক্স এলভি-টিটিএল | সিরিয়াল পোর্ট প্রেরণ | 3.3 ভি |
| 4 | আরএক্স এলভি-টিটিএল | সিরিয়াল পোর্ট অভ্যর্থনা | 3.3 ভি |
সফ্টওয়্যার ইন্টারফেস
বাউড রেট: 460800 বিপিএস;
ফ্রিকোয়েন্সি প্রেরণ করুন: 500Hz;
ডেটা ফর্ম্যাট: ডেটা বিট 8, বিট 1 বন্ধ করুন, কোনও প্যারিটি বিট নেই;
যখন ডেটা প্রেরণ করা হয়, তখন এটি কম এবং তারপরে উচ্চ।
যোগাযোগ প্রোটোকলগুলি নিম্নলিখিত সারণীতে দেখানো হয়েছে:
ফ্রিকোয়েন্সি প্রেরণ করুন: 500Hz;
ডেটা ফর্ম্যাট: ডেটা বিট 8, বিট 1 বন্ধ করুন, কোনও প্যারিটি বিট নেই;
যখন ডেটা প্রেরণ করা হয়, তখন এটি কম এবং তারপরে উচ্চ।
যোগাযোগ প্রোটোকলগুলি নিম্নলিখিত সারণীতে দেখানো হয়েছে:
| বাইট | ডেটা | ফর্ম | রেজোলিউশন | মন্তব্য |
| 1 | 0x5a | Uint8 |
|
|
| 2 | 0x5a | Uint8 |
|
|
| 3-6 | কৌণিক হার x | ভাসমান |
|
|
| 7-10 | কৌণিক হার এবং | ভাসমান |
|
|
| 11-14 | কৌণিক হার জেড | ভাসমান |
|
|
| 15 থেকে 18 | ত্বরণ x | ভাসমান |
|
|
| 19-22 | ত্বরণ y | ভাসমান |
|
|
| 23-26 | ত্বরণ z | ভাসমান |
|
|
| 27 থেকে 30 | সংরক্ষিত | Uint8 |
|
|
| 31 | তাপমাত্রা | US8 | 1 ℃ | ব্যাপ্তি: -128 থেকে 127 |
| 32 | এবং চেক | Uint8 |
|
1-31 বাইট যোগ করুন এবং 8 বিট কম নিন |
কাঠামোগত ইন্টারফেস
