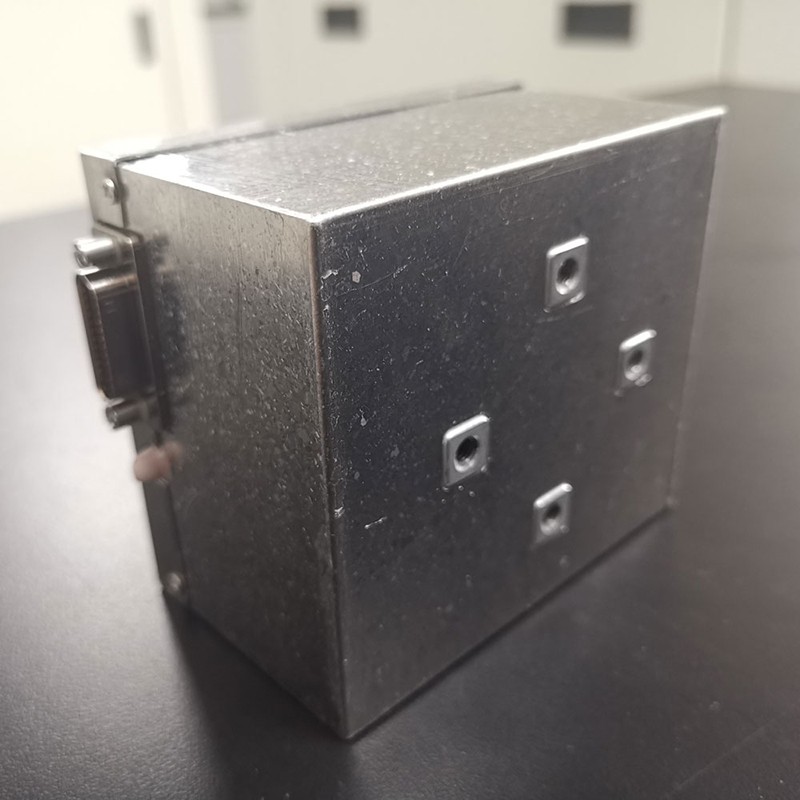

রিং লেজার জাইরোস্কোপ-জিও 50

রিং লেজার জাইরোস্কোপ-জিও 50 হ'ল একটি উচ্চ-নির্ভুলতা ডিজিটাল ডুয়াল-ফ্রিকোয়েন্সি মেশিন-শেকিং লেজার গাইরো জিওপটিক্স সংস্থা দ্বারা বিকাশিত এবং প্রযোজনা। এটিতে উচ্চ নির্ভুলতা, সাধারণ বিদ্যুৎ সরবরাহ, উচ্চ সংহতকরণ এবং ডিজিটাল আউটপুটের সুবিধা রয়েছে। এটি সংবেদনশীল অক্ষের চারপাশে ক্যারিয়ারের কৌণিক গতি পরিমাপ করতে পারে এবং দুটি অরথোগোনাল বর্গ তরঙ্গকে আউটপুট দেয়। এটি মিসাইলগুলির ক্ষেত্রগুলিতে এবং তাদের লঞ্চ যানবাহন, জাহাজ, বিমান, ড্রোন এবং সাঁজোয়া যানবাহনগুলিতে অবস্থান/নেভিগেশন, ফায়ার কন্ট্রোল এবং ফ্লাইট কন্ট্রোল, নজরদারি এবং পুনর্বিবেচনার সিস্টেমগুলির সংহতকরণে ব্যাপকভাবে ব্যবহৃত হয়।

মডেল:JIO50-RLG

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

রিং লেজার জাইরোস্কোপ-জিও 50 আপনার বিভিন্ন চাহিদা পূরণের জন্য এ, বি এবং সি মডেলগুলিতে উপলব্ধ।

ফাংশন

তার সংবেদনশীল অক্ষের চারপাশে ঘূর্ণন কোণটি পরিমাপ করুন এবং দুটি অরথোগোনাল বর্গ তরঙ্গ আউটপুট করুন।

পারফরম্যান্স

Jio50 -টাইপ লেজার জাইরোস্কোপ সারণি 1 এ দেখানো হয়েছে
সারণী 1 গাইরো এর প্রধান প্রযুক্তিগত সূচক

সিরিয়াল নম্বর	প্যারামিটার	ইউনিট	গ্রেড ক	গ্রেড খ	গ্রেড গ	মন্তব্য
1	শূন্য পক্ষপাত	°/এইচ	≤0.5			/
2	পক্ষপাত স্থিতিশীলতা	°/এইচ	≤0.5 %	≤1 %	≤3 %	100 এস, 1 সি
3	শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	°/এইচ	≤0.5 %	≤1 %	≤3 %	1 এস
4	এলোমেলো ওয়াক সহগ	°/এইচ 1/2	≤2 ‰	≤5 ‰	≤9 ‰	/
5	স্কেল ফ্যাক্টর	"/নাড়ি	3.370
6	স্কেল ফ্যাক্টর অরৈখিকতা	পিপিএম	≤5			/
7	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	পিপিএম	≤5			1 এস
8	চৌম্বকীয় সংবেদনশীলতা	°/(এইচ · জিএস)	≤4 ‰			/
9	সর্বাধিক ইনপুট কৌণিক হার	°/গুলি	± ± 400			/
1 0	সময় শুরু	এস	≤10

পরিবেশগত অভিযোজনযোগ্যতা

ক) কাজের তাপমাত্রা: -40 ℃ ~ + 65 ℃
খ) স্টোরেজ তাপমাত্রা: -45 ℃ ~ + 85 ℃
গ) কম্পন: মোট 9.6g;
ঘ) শক: 30 জি/11 মিমি (অর্ধ সাইন) বা 75 জি/6 এমএস (অর্ধ সাইন);
ঙ) নিম্নচাপ: সমুদ্রপৃষ্ঠ থেকে 5000 মিটার উপরে।

ফ্রিকোয়েন্সি (হার্জ)	10	100	200	300	400	500	800	2000
পাওয়ার বর্ণালী ঘনত্ব (জি 2 /হার্জ)	0.1	0.6	0.2	0.06	0.04	0.02	0.005	-6 ডিবি

বিদ্যুৎ সরবরাহ এবং বৈদ্যুতিক ইন্টারফেস

ক) বিদ্যুৎ সরবরাহ
প্রকার: ± 5V, +15V
প্রয়োজনীয়তা: +5 ভি - বর্তমান 180 এমএ, স্থিতিশীলতা ± 50 এমভি, রিপল <50 এমভি
-5 ভি - বর্তমান 60 এমএ, স্থিতিশীলতা ± 50 এমভি, রিপল <50 এমভি
+15 ভি - বর্তমান 240 এমএ, স্থিতিশীলতা ± 100 এমভি, রিপল <100 এমভি
খ) বিদ্যুৎ খরচ: <6W

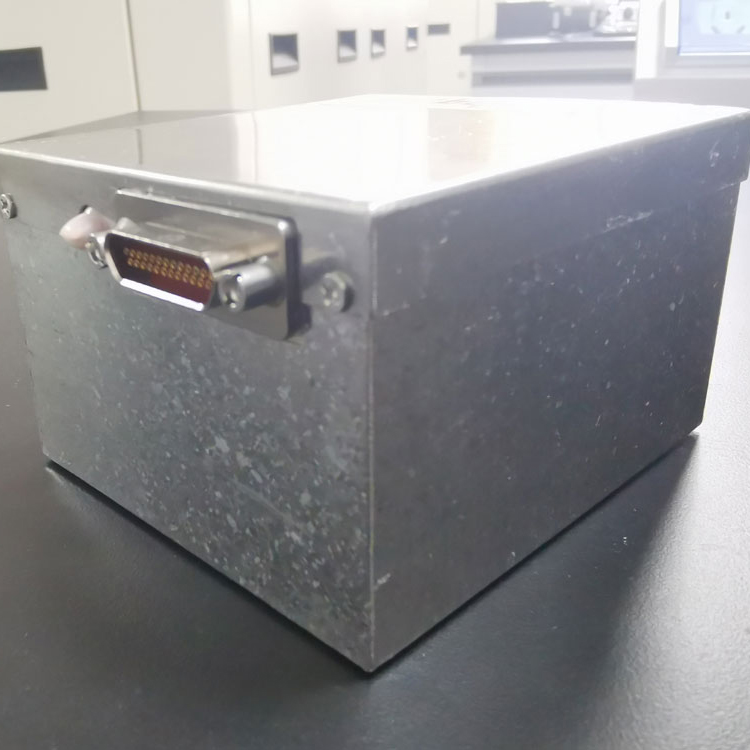

গ) বৈদ্যুতিক ইন্টারফেসের ধরণ: J30J-25ZKP
d) ইন্টারফেস সংজ্ঞা: বৈদ্যুতিক ইন্টারফেস পিনের সংজ্ঞাটি সারণী 2 এ দেখানো হয়েছে।

সারণী 2 বৈদ্যুতিক ইন্টারফেস সংজ্ঞা সারণী

পিন নম্বর	সংজ্ঞা	মন্তব্য
1	+15 ভি	পাওয়ার ইনপুট
2	+15vgnd	+15 ভি পাওয়ার গ্রাউন্ড
3	এনসি	নাল
4	জিএনডি	+5 ভি, -5 ভি পাওয়ার গ্রাউন্ড
5	এনসি	নাল
6	+5 ভি	পাওয়ার ইনপুট
7	-5 ভি	পাওয়ার ইনপুট
8	আগস্ট	স্কয়ার ওয়েভ আউটপুট সিগন্যাল 1 (টিটিএল স্তর)
9	আউট	স্কোয়ার ওয়েভ আউটপুট সিগন্যাল 2 (টিটিএল স্তর)
10	টিএমপি 3	প্ল্যাটিনাম প্রতিরোধের থার্মোমিটার 3
11	Tcoma	3 প্ল্যাটিনাম প্রতিরোধের সাধারণ টার্মিনাল
12	টিএমপি 1	প্ল্যাটিনাম প্রতিরোধের 1
13	টিএমপি 2	প্ল্যাটিনাম প্রতিরোধ 2
14	+15 ভি	পাওয়ার ইনপুট
15	+15vgnd	+15 ভি পাওয়ার গ্রাউন্ড
16	এনসি	নাল
17	জিএনডি	+5 ভি, -5 ভি পাওয়ার গ্রাউন্ড
18	এনসি	নাল
19	+5 ভি	পাওয়ার ইনপুট
20	-5 ভি	পাওয়ার ইনপুট
একুশ এক	আগস্ট	স্কয়ার ওয়েভ আউটপুট সিগন্যাল 1 (টিটিএল স্তর)
দুইজন	আউট	স্কোয়ার ওয়েভ আউটপুট সিগন্যাল 2 (টিটিএল স্তর)
তেইশ জন	জিএনডি	+5 ভি, -5 ভি পাওয়ার গ্রাউন্ড
চব্বিশ	এনসি	স্পিনিং শীর্ষ
25	এনসি	স্পিনিং শীর্ষ
প্ল্যাটিনাম প্রতিরোধক 1, 2 এবং 3 এর মডেলগুলি PT1000
