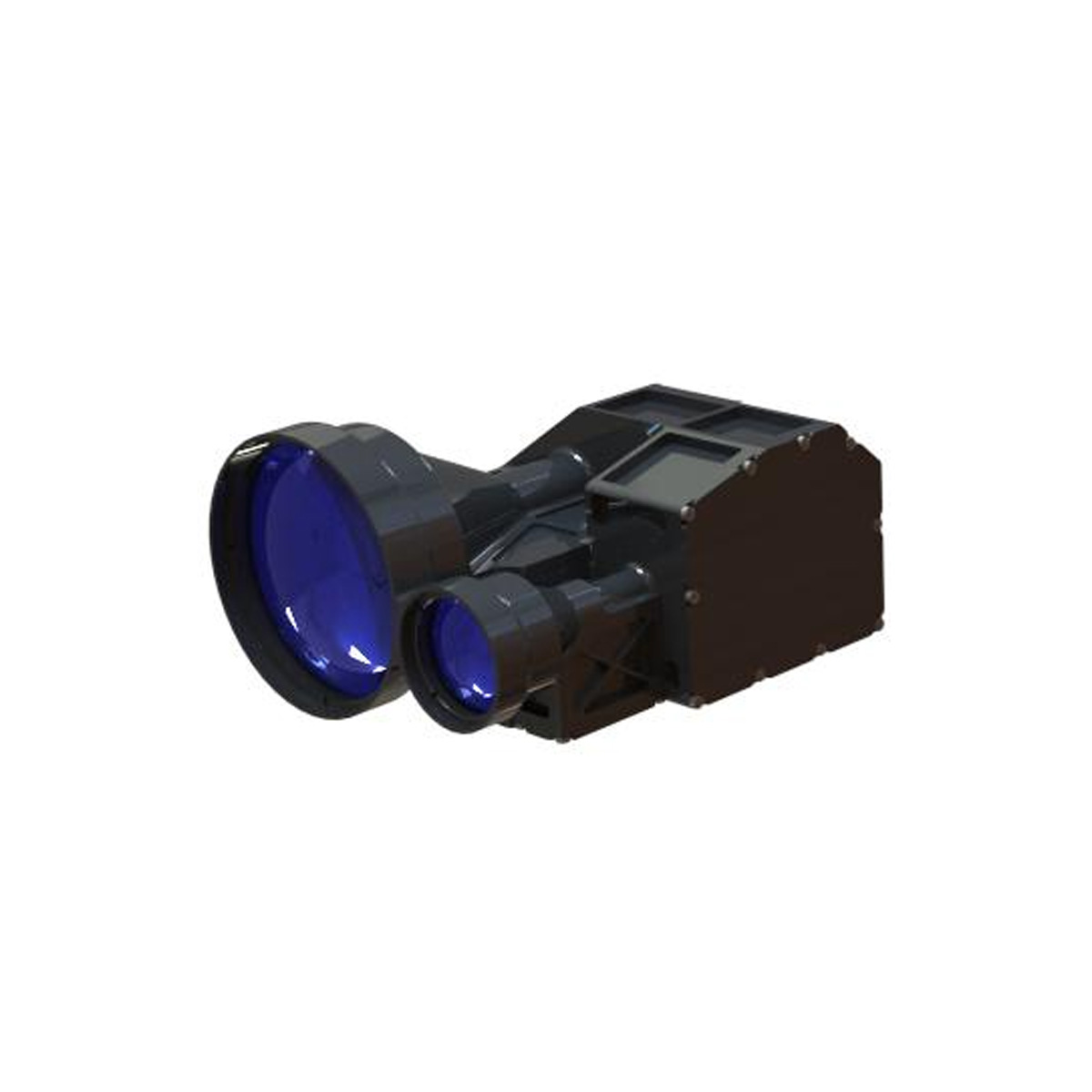

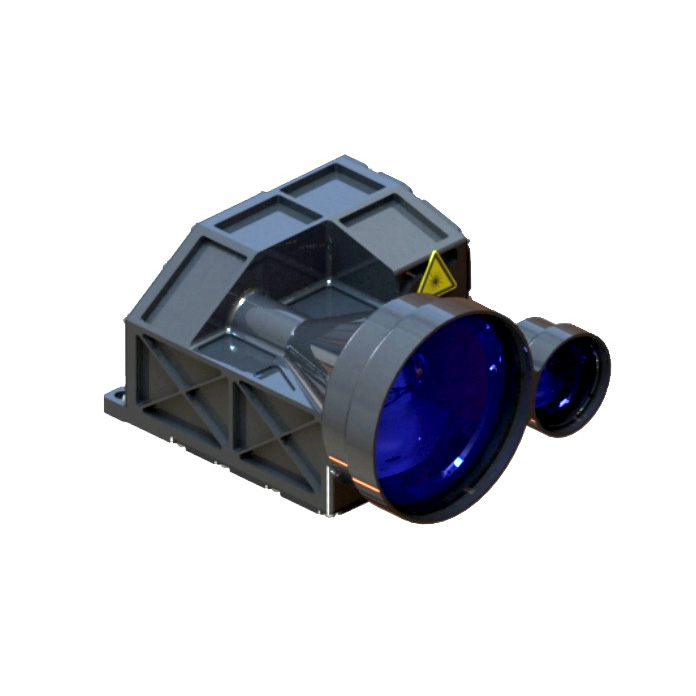

10 কিলোমিটার পরিসীমা ফাইন্ডার মডিউল

এসটিএ-ডি 1925 এক্স 10 কিলোমিটার রেঞ্জ ফাইন্ডার মডিউলটি 1535nm এরবিয়াম গ্লাস লেজার মডিউলটি স্বতন্ত্রভাবে জিওপটিকস দ্বারা বিকাশিত করে, এতে স্বল্প বিদ্যুৎ খরচ, কমপ্যাক্ট কাঠামো, উচ্চ নির্ভুলতা, দীর্ঘ পরিমাপের দূরত্ব এবং মানুষের চোখের সুরক্ষার বৈশিষ্ট্য রয়েছে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

সর্বাধিক পরিমাপের পরিসীমা: 19000 মি (যানবাহন) 23000 মি (সাদা বিল্ডিং) 25000 (সাধারণ লক্ষ্য)
যথার্থতা ± 3 মি
পরিমাপের নির্ভুলতা ≥ 98%
ওজন ≤640g

10 কিলোমিটার রেঞ্জ ফাইন্ডার মডিউল বৈশিষ্ট্য

1. পুরো কাঠামো, শক এবং কম্পন প্রতিরোধের সংহত নকশা, সার্কিট সাব-গুদাম সিলিং ডিজাইন, পাওয়ার বিচ্ছিন্নতা নকশা, শক্তিশালী বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা, উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা গ্রহণ করে;
২. হালকা পথটি পুরোপুরি সিল করা হয়েছে, ডাস্টপ্রুফ এবং জলরোধী বাষ্প নকশা, অতি-পরিষ্কার পরিবেশ উত্পাদনের পুরো প্রক্রিয়া, জটিল পরিবেশে প্রয়োগ করা যেতে পারে, ইনস্টলেশন পরিবেশের জন্য কম প্রয়োজনীয়তা, শক্তিশালী অভিযোজনযোগ্যতা;
৩. সার্কিটের অভ্যন্তরীণ ইন্টারফেসটি ওয়েল্ডিং ওয়্যার ডাইরেক্ট সংযোগ প্রক্রিয়া গ্রহণ করে, যা দৃ firm ় এবং নির্ভরযোগ্য, যা সংযোগকারীটির আলগা, জারণ এবং জলীয় বাষ্পের কারণে শর্ট সার্কিট বা দুর্বল যোগাযোগ এড়াতে পারে এবং পণ্যের নির্ভরযোগ্যতা এবং জীবন উন্নত করতে পারে।

STA-D1925X লেজার রেঞ্জফাইন্ডার মডিউলটির জন্য পণ্য কর্মক্ষমতা সূচক

আইটেম	সূচক
মডেল	STA-D1925X
অপারেটিং তরঙ্গদৈর্ঘ্য	1535nm ± 10nm
রেঞ্জিং রেঞ্জ	150 মি -23000 মি
রেঞ্জিং ক্ষমতা	25000 মি	সাধারণ লক্ষ্য, দৃশ্যমানতা ≥ 25km
	23000 মি	বড় লক্ষ্য, দৃশ্যমানতা ≥ 25km
	19000 মি	দৃশ্যমানতা ≥ 25 কিমি, 2.3 মি × 2.3M যানবাহনের জন্য 0.3 প্রতিচ্ছবি সহ লক্ষ্য
যোগাযোগ ইন্টারফেস	আরএস 422
আর্দ্রতা	≤ 80%
যথার্থতা	± 3 মি
নির্ভুলতার হার	≥98%
পরিসীমা রেজোলিউশন	≤40 মি
ডাইভারজেন্স কোণ	≤0.4mrad
রেঞ্জিং ফ্রিকোয়েন্সি	1 সময়, 1Hz, 5Hz
আকার	≤144 মিমি × 108 মিমি × 75 মিমি
ভোল্টেজ	22 ভি ～ 34 ভি
কর্মক্ষম শক্তি খরচ	গড় বিদ্যুৎ খরচ: ≤ 10W
স্ট্যান্ডবাই পাওয়ার সেবন	≤3W
কাজের তাপমাত্রা	-40 ℃～+60 ℃ ℃
স্টোরেজ তাপমাত্রা	-55 ℃～+70 ℃ ℃
ওজন	≤800g

STA-D1925X লেজার রেঞ্জফাইন্ডার মডিউলটির জন্য কাঠামো ইনস্টলেশন ইন্টারফেস

STA-D1925X পরিমাপ সেন্সরটির জন্য বৈদ্যুতিক ইন্টারফেস

লেজার রেঞ্জফাইন্ডারের সংযোগকারী সকেট মডেলটি জে 30 জে -9 জেডকেপি, এতে লেজার রেঞ্জফাইন্ডারের পাওয়ার সাপ্লাই এবং যোগাযোগ সংকেত অন্তর্ভুক্ত রয়েছে। সিস্টেমের সাথে যোগাযোগের জন্য স্ট্যান্ডার্ড টিটিএল যোগাযোগ ইন্টারফেসটি নির্বাচন করুন এবং সিস্টেমের শেষের সাথে সম্পর্কিত প্লাগ মডেলটি নীচের সারণীতে সংজ্ঞায়িত হিসাবে J30J-9TJL।

দূরত্ব সন্ধানকারী শেষ বিদ্যুৎ সরবরাহ এবং যোগাযোগ পিন সংজ্ঞা

পিন নম্বর	লেবেল	বৈদ্যুতিক বৈশিষ্ট্য সংজ্ঞা	দ্রষ্টব্য
1，6	ভিন+	ইনপুট শক্তি ইতিবাচক	রেঞ্জফাইন্ডার পাওয়ার সাপ্লাই
2，7	ভিন-	ইনপুট পাওয়ারের নেতিবাচক মেরু	রেঞ্জফাইন্ডার পাওয়ার সাপ্লাই
3	Ttl_rxd	সিগন্যাল গ্রহণ বন্দর	উপরের কম্পিউটার থেকে রেঞ্জফাইন্ডার
8	এনসি	এনসি
4	Ttl_txd	সিগন্যাল প্রেরণ বন্দর	কম্পিউটার হোস্ট করতে রেঞ্জফাইন্ডার
9	এনসি	এনসি
5	জিএনডি	যোগাযোগ স্থল তার
