15000 এম রেঞ্জফাইন্ডার মডিউল

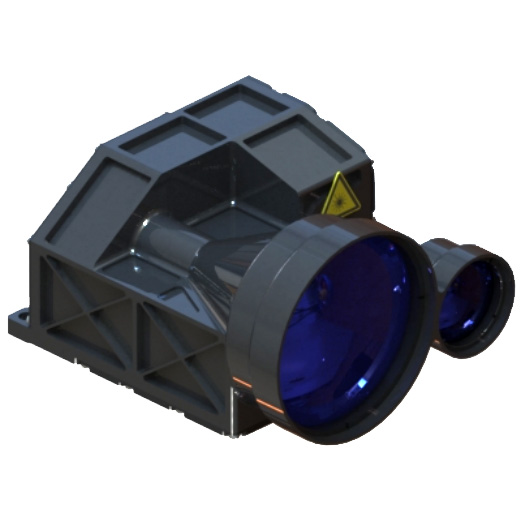

STA-D1520Y 15000M রেঞ্জফাইন্ডার মডিউলটি 1535NM এরবিয়াম গ্লাস লেজার মডিউলটি স্বতন্ত্রভাবে জিওপটিকস দ্বারা বিকাশিত করে, যা স্বল্প বিদ্যুৎ খরচ, কমপ্যাক্ট কাঠামো, উচ্চ নির্ভুলতা, দীর্ঘ পরিমাপের দূরত্ব এবং মানুষের চোখের সুরক্ষার বৈশিষ্ট্য রয়েছে।

মডেল:STA-D1520Y STA-M1215X

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

এসটিএ-ডি 1520y 1535nm এরবিয়াম গ্লাস লেজার মডিউলটি স্বতন্ত্রভাবে জিওপটিক্স দ্বারা বিকাশিত করে, এতে স্বল্প বিদ্যুৎ খরচ, কমপ্যাক্ট কাঠামো, উচ্চ নির্ভুলতা, দীর্ঘ পরিমাপের দূরত্ব এবং মানুষের চোখের সুরক্ষার বৈশিষ্ট্য রয়েছে।

সর্বাধিক পরিমাপের পরিসীমা: 15000 মি (যানবাহন) 20000 মি (প্রাচীর)
যথার্থতা ± 1.5 মি
পরিমাপের নির্ভুলতা ≥ 98%
ওজন ≤600g

15000M রেঞ্জফাইন্ডার মডিউল বৈশিষ্ট্য

1। পুরো মেশিন কাঠামো, অ্যান্টি-শক এবং কম্পনের সংহত নকশা, সার্কিট সাব-গুদাম সিলিং ডিজাইন, পাওয়ার বিচ্ছিন্নতা নকশা, শক্তিশালী বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা, উচ্চ নির্ভরযোগ্যতা এবং শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা গ্রহণ করে;
2। হালকা পথটি পুরোপুরি সিল করা হয়েছে, ধুলা-প্রমাণ, জলরোধী বাষ্প নকশা, অতি-পরিষ্কার পরিবেশ উত্পাদনের পুরো প্রক্রিয়াটি জটিল পরিবেশে প্রয়োগ করা যেতে পারে, ইনস্টলেশন পরিবেশের জন্য কম প্রয়োজনীয়তা, শক্তিশালী অভিযোজনযোগ্যতা;
3 ... সার্কিটের অভ্যন্তরীণ ইন্টারফেসগুলি সমস্ত ওয়েল্ডিং ওয়্যার ডাইরেক্ট সংযোগ প্রক্রিয়া গ্রহণ করে, যা দৃ firm ় এবং নির্ভরযোগ্য, যা সংযোগকারীটির আলগা, জারণ এবং জলীয় বাষ্পের কারণে শর্ট সার্কিট বা দুর্বল যোগাযোগ এড়াতে পারে এবং পণ্যের নির্ভরযোগ্যতা এবং জীবন উন্নত করতে পারে।

পণ্য কর্মক্ষমতা সূচক

আইটেম	সূচক
মডেল	STA-d1520y
অপারেটিং তরঙ্গদৈর্ঘ্য	1535nm ± 10nm
রেঞ্জিং রেঞ্জ	120 মি -20000 মি
রেঞ্জিং ক্ষমতা	20000 মি	বড় লক্ষ্য, দৃশ্যমানতা ≥ 25km
	15000 মি	দৃশ্যমানতা ≥ 25 কিমি, 2.3 মি × 4.6M যানবাহনের জন্য 0.3 প্রতিচ্ছবি সহ লক্ষ্য
আর্দ্রতা	≤ 80%
যথার্থতা	± 3 মি
নির্ভুলতার হার	≥98%
পরিসীমা রেজোলিউশন	≤50 মি
ডাইভারজেন্স কোণ	≤0.5mrad
রেঞ্জিং ফ্রিকোয়েন্সি	একবার, 1Hz
আকার	≤144 মিমি × 108 মিমি × 75 মিমি
ভোল্টেজ	18 ভি ～ 36 ভি
কর্মক্ষম শক্তি খরচ	গড় বিদ্যুৎ খরচ: ≤ 6W
স্ট্যান্ডবাই পাওয়ার সেবন	2.5W
কাজের তাপমাত্রা	-40 ℃～+60 ℃ ℃
স্টোরেজ তাপমাত্রা	-55 ℃～+70 ℃ ℃
ওজন	≤600g

কাঠামো ইনস্টলেশন ইন্টারফেস

পণ্য হাইলাইটস

● মাত্র 160 গ্রাম দিয়ে লাইটওয়েট
Some 14 কিলোমিটার অবধি শক্তিশালী পরিমাপ
Her
● অত্যন্ত কম বিদ্যুৎ খরচ
1 1 মি এর উচ্চ পরিমাপের নির্ভুলতা
Operal প্রশস্ত অপারেশনাল তাপমাত্রা –40 ° C থেকে +65 ° C থেকে শুরু করে

অ্যাপ্লিকেশন

● অস্ত্র মাউন্ট করা ডিভাইস
● হ্যান্ডহেল্ড ডিভাইস
● পর্যবেক্ষণ এবং নজরদারি সিস্টেম
U ইউএভি এবং ইউজিভির জন্য সেন্সর স্যুট

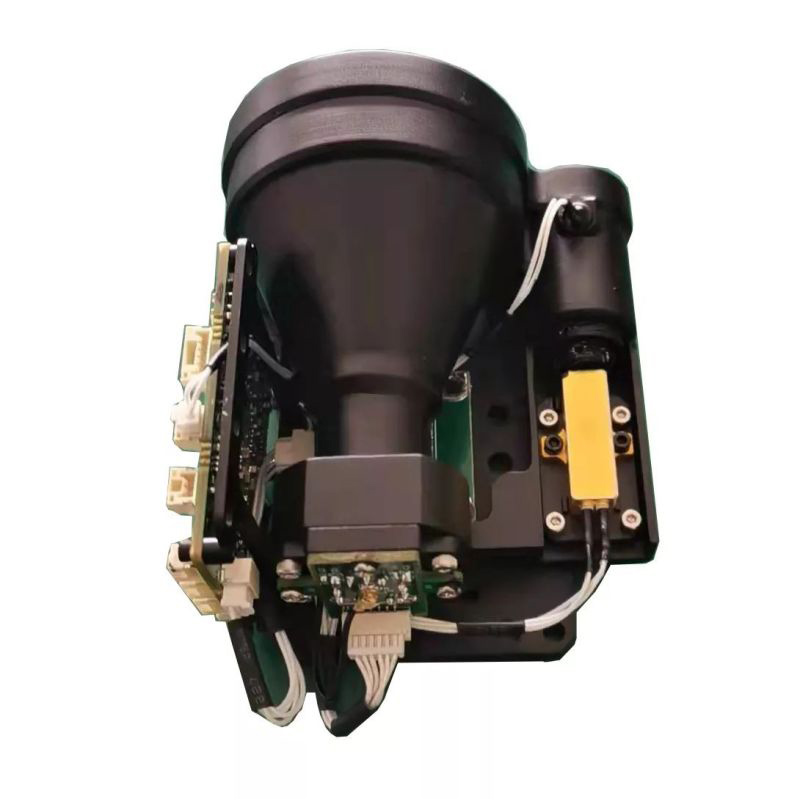

পণ্য কর্মক্ষমতা সূচক

পারফরম্যান্স
সর্বাধিক পরিসীমা	15000 মি
বিমফিলিং টার্গেটে রেঞ্জ পারফরম্যান্স প্রতিচ্ছবি: 60%, পর্যবেক্ষক দৃশ্যমানতা 25 কিমি	14000 মি
2.3 × 2.3 মিটার লক্ষ্য আকারে পরিসীমা পারফরম্যান্স প্রতিচ্ছবি: 30%, পর্যবেক্ষক দৃশ্যমানতা 25 কিমি	12000 মি
1 × 1 মি টার্গেট আকারে পরিসীমা পারফরম্যান্স প্রতিচ্ছবি: 10%, পর্যবেক্ষক দৃশ্যমানতা 25 কিমি	10000 মি
সর্বনিম্ন পরিসীমা	20 মি
পরিসীমা নির্ভুলতা	± 1 মি
পুনরাবৃত্তি হার	1-10Hz
একাধিক লক্ষ্য সনাক্তকরণ	3 লক্ষ্য
তরঙ্গদৈর্ঘ্য	1535nm
বিচ্যুতি	0.3mrad
আইইসি 60825-1 প্রতি চোখের সুরক্ষা	লেজার ক্লাস 1
পরিবেশগত বৈশিষ্ট্য
অপারেটিং তাপমাত্রা পরিসীমা	-40 ℃ ~+65 ℃ ℃
স্টোরেজ তাপমাত্রা পরিসীমা	-50 ℃ ~+75 ℃ ℃
এক্স-, ওয়াই- এবং জেড-দিকনির্দেশে 0.6 এমএসে শক (অর্ধ সাইন)	1000 জি
শারীরিক বৈশিষ্ট্য
ওজন	≤160g
মাত্রা (দৈর্ঘ্য/প্রস্থ/উচ্চতা)	≤87.3 মিমি76 মিমি58.8 মিমি
ইন্টারফেস
যোগাযোগ ইন্টারফেস	ইউআরটি (3.3 ভি এলভিসিএমওএস স্তর) আরএস 422
বিদ্যুৎ সরবরাহ	4.5V ~ 12 ভি
