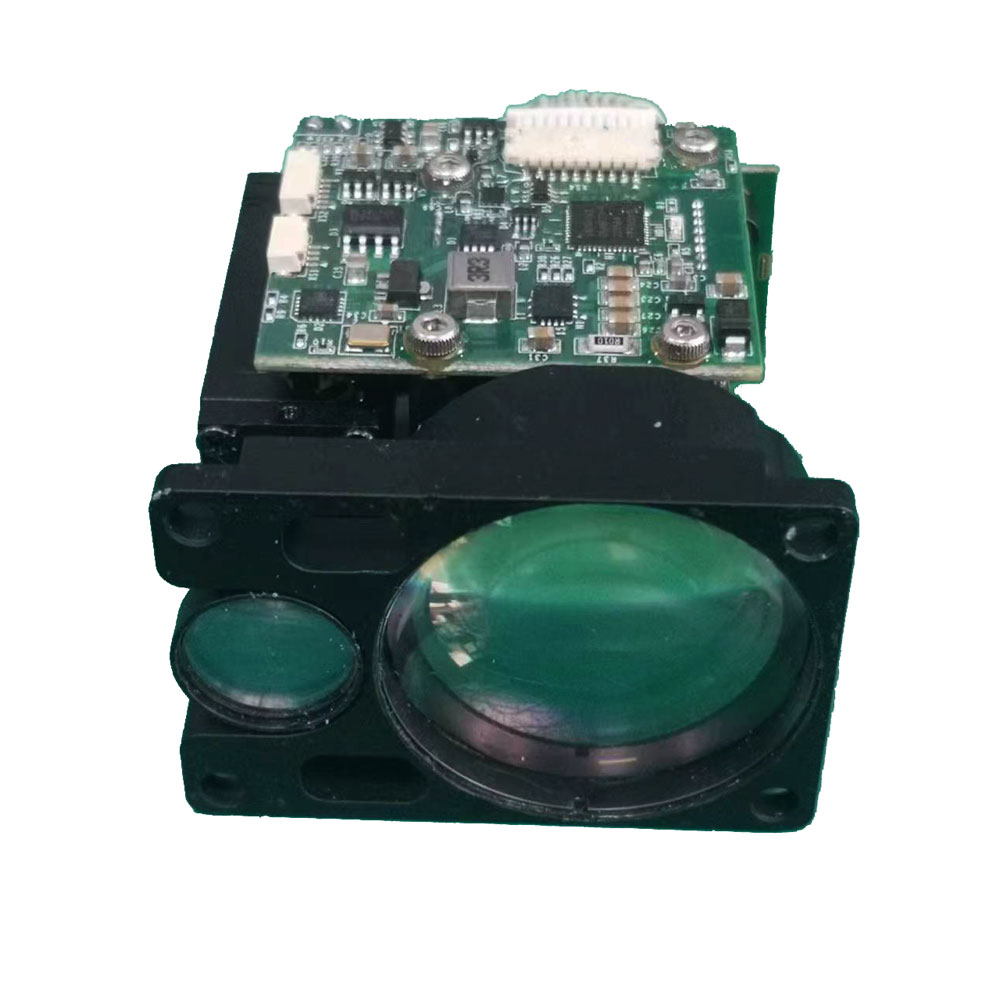

1535nm 16km লেজার রেঞ্জফাইন্ডার মডিউল

জিওপটিক্স 1535nm STA0816 1535NM 16KM লেজার রেঞ্জফাইন্ডার মডিউলটি বিশেষভাবে ওএম ইন্টিগ্রেশনের জন্য ডিজাইন করা হয়েছে এবং ফায়ার কন্ট্রোল সিস্টেম, বিমান/ইউএভি, ট্যাঙ্ক/ইউজিএ, জাহাজ, সীমান্ত নজরদারি সিস্টেম এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য সঠিক পরিমাপ সরবরাহ করতে পারে।
সর্বোচ্চ পরিসীমা ≥ 16000 মি
পরিসীমা 2.3 × 2.3M লক্ষ্য আকার ≥8000 মি
দূরত্ব পরিমাপের নির্ভুলতা ± 1 মি
নির্ভুলতা পরিমাপ ≥ 98%
ওজন ≤ 89.5g

মডেল:STA0816

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

লেজার রেঞ্জফাইন্ডার হ'ল এক ধরণের যথার্থ দূরত্ব সেন্সিং ইনস্ট্রুমেন্ট, লেজার দ্বারা অপটিক্যাল সিস্টেম লেজার এমিশন অপটিক্যাল সিস্টেম লেজার ট্রান্সমিটার লেজার রিসিভার পাওয়ার এবং শেল (চিত্র 1 -এ দেখানো হয়েছে), গ্রাউন্ড বা যানবাহন প্ল্যাটফর্মে ইনস্টল করা, এবং টার্গেট প্ল্যাটফর্মের সাথে কোঅ্যাক্সিয়াল, লক্ষ্যমাত্রা, অনুসন্ধান এবং ট্র্যাকিং টার্গেট সিস্টেম, অনুসন্ধান এবং ট্র্যাকিং লক্ষ্যমাত্রা অনুসন্ধান এবং ট্র্যাকিং টার্গেট লক্ষ্যতে অনুসন্ধান করা পতাকা সংকেতটি লক করুন এবং আউটপুট করুন এবং তারপরে আউটপুট ইন্টারফেসের মাধ্যমে দূরত্বের ডেটা শুরু করুন উপরের কম্পিউটারে

লেজার রেঞ্জফাইন্ডারের প্রধান বৈশিষ্ট্যগুলি হ'ল: সনাক্তকরণ দূরত্ব, দীর্ঘ পরিমাণ, ছোট ওজন এবং হালকা প্রতিক্রিয়া সময় দ্রুত সনাক্তকরণ এবং উচ্চ নির্ভুলতা একাধিক লক্ষ্য সনাক্ত করতে পারে এবং আউটপুট লক্ষ্য দূরত্বের ডেটা যুদ্ধক্ষেত্র যোগাযোগ নেটওয়ার্কে মিশ্রিত করা যায়।

প্রধান পারফরম্যান্স এবং প্রযুক্তিগত পরামিতি

লেজার তরঙ্গ দৈর্ঘ্য	1.535μm
স্ট্যান্ডবাই কারেন্ট	0.065a @6V
অপারেটিং ভোল্টেজ	3.3V ~ 12 ভি
মিথ্যা অ্যালার্ম রেট	≤1%
প্রায় পরীক্ষা হার	98%
সর্বনিম্ন পরীক্ষার পরিসীমা	30 মি
রেঞ্জিং	8 কিলোমিটার (2.3x2.3 মি গাড়ি), 16 কিলোমিটার বড় লক্ষ্য;
নির্ভুলতা	± 1 মি
কাজের ফ্রিকোয়েন্সি	1 হার্জ, 5 হার্জ, জরুরী 10Hz;
ডাইভারজেন্স কোণ	≤0.4mrad
প্রথম এবং শেষ লক্ষ্যগুলির নির্বাচন
আউটপুট ইন্টারফেস	আরএস 422
স্টোরেজ	12 বছরের স্টোরেজ লাইফ
পরিবেশগত উপযুক্ততা
2 টার্কিং তাপমাত্রা	-40 ° C ~+ 55 ° C।
স্টোরেজ তাপমাত্রা	-50 ° C ~ + 70 ° C।

ইন্টারফেস মোড

লেজার রেঞ্জফাইন্ডারের বাহ্যিক সার্কিট ইন্টারফেস বাহ্যিক সকেট 1.25 মিমি স্পেসিং 8-কোর সকেটের ডেটা যোগাযোগ ফাংশন সহ বাহ্যিক সকেট গ্রহণ করে। নির্দিষ্ট পিনগুলি নিম্নলিখিত সারণীতে দেখানো হয়েছে:

পিন	সংজ্ঞা	ফাংশন	কন্ডাক্টর রঙ	মন্তব্য
1	টি+	যোগাযোগ সংকেত	লাল	পিসি আরএক্স+ এর সাথে সংযুক্ত
2	টি-	যোগাযোগ সংকেত	কালো	Connected to PC RX-
3	আর-	যোগাযোগ সংকেত	হলুদ	পিসি টিএক্স- এর সাথে সংযুক্ত
4	আর+	যোগাযোগ সংকেত	সবুজ	পিসি টিএক্স+ এর সাথে সংযুক্ত
5	জিএনডি	যোগাযোগের জায়গা	নীল
6	জিএনডি	বিদ্যুৎ সরবরাহের স্থল	সাদা
7	+8 ভি/1 এ	মোট বিদ্যুৎ সরবরাহ	কমলা	আন্তঃচেনা
8	+8 ভি/1 এ	মোট বিদ্যুৎ সরবরাহ	বাদামী	আন্তঃচেনা

রেঞ্জফাইন্ডার মডিউল আকার

প্রয়োগের দৃশ্য

জিওপটিকস 1535nm 16 কিলোমিটার লেজার রেঞ্জফাইন্ডার মডিউলগুলি সামরিক বা নাগরিক দৃশ্যে ব্যাপকভাবে ব্যবহৃত হয় (মানহীন বিমানীয় যানবাহন, ফটোয়েলেকট্রিক পোডস, তাপীয় ইমেজিং সরঞ্জাম ইত্যাদি)) সবচেয়ে চ্যালেঞ্জিং পরিবেশে, উচ্চ কার্যকারিতা এবং উচ্চ নির্ভরযোগ্যতা আপনার পণ্যটির সীমাবদ্ধতা বাড়ানোর জন্য শক্তিশালী করে তোলে।
