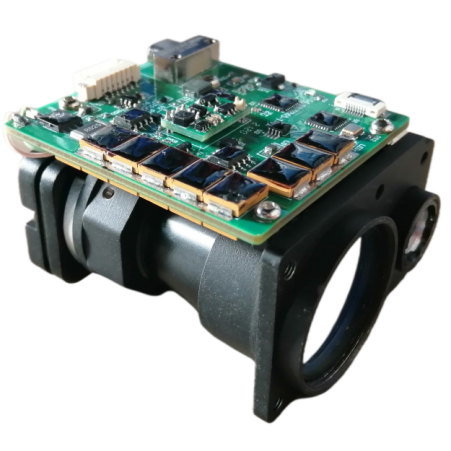

6 কিলোমিটার লেজার রেঞ্জফাইন্ডার মডিউল

আইটেম	প্রযুক্তিগত প্যারামিটার
কার্যকর তরঙ্গদৈর্ঘ্য	1.54μm ± 0.02μm
পরিসীমা এসসিওই	30 মি ~ 6000 মি
অবজেক্ট	দৃশ্যমানতা পরিষ্কার-দর্শনীয় পরিস্থিতিতে 10 কিলোমিটারের চেয়ে কম নয় এবং যানবাহনের জন্য দূরত্ব (২.৩ মি × ২.৩ এম লক্ষ্য) ≥6000 মি
প্রধান ফাংশন	একক রেঞ্জিং এবং অবিচ্ছিন্ন
	থ্রি-টার্গেট রেঞ্জিং এবং সামনের এবং পিছনের লক্ষ্য ইঙ্গিত
	স্ব-পরীক্ষা ফাংশন (সহ: বর্তমান এপিডি তাপমাত্রা, উচ্চ ভোল্টেজ মান, অভ্যন্তরীণ ভোল্টেজ, অন্ধ অঞ্চল মান)
	স্ট্যান্ডবাই ওয়েক-আপ ফাংশন টিটিএল ইন্টারফেসে পরিবর্তন করে উপলব্ধি করা যায়
যথার্থতা	± 2 মি
অবিচ্ছিন্ন ফ্রিকোয়েন্সি	0.5Hz-10Hz
নির্ভুলতার হার	≥98%
কার্যকর পরিষ্কার অ্যাপারচার	25 মিমি
গড় ব্যর্থতা (এমএনবিএফ) এর মধ্যে নিক্ষেপ করা লেজার ডালের সংখ্যা	≥1 × 106 বার
ভোল্টেজ	ডিসি 5 ভি
কর্মক্ষম শক্তি খরচ	≤2W (@1Hz)
স্ট্যান্ডবাই পাওয়ার সেবন	≤0.5W
আকার	50 মিমি × 38 মিমি × 75 মিমি
ওজন	<104 জি
শীতল পদ্ধতি	চালনা কুলিং
কাজের তাপমাত্রা	-40 ℃～+65 ℃ ℃
স্টোরেজ তাপমাত্রা	-55 ℃～+70 ℃ ℃

জিওপটিকস লেজার রেঞ্জিং মডিউলগুলি সামরিক বা নাগরিক দৃশ্যে ব্যাপকভাবে ব্যবহৃত হয় (মানহীন বিমানীয় যানবাহন, ফটোয়েলেকট্রিক পোডস, তাপীয় ইমেজিং সরঞ্জাম ইত্যাদি)) সবচেয়ে চ্যালেঞ্জিং পরিবেশে, উচ্চ কার্যকারিতা এবং উচ্চ নির্ভরযোগ্যতা একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। একটি কঠিন সমাধান আপনার পণ্যটির সীমাবদ্ধতা ছাড়িয়ে যাওয়ার ক্ষমতা দেয়।

বৈদ্যুতিক সংযোজক মডেল: জে 30 জে; সংশ্লিষ্ট প্লাগ এবং তারগুলি পার্টি বি দ্বারা সরবরাহ করা হবে বৈদ্যুতিক ইন্টারফেসের বিশদ সংজ্ঞাটি নিম্নরূপ:

রেঞ্জফাইন্ডার এবং হোস্ট কম্পিউটারের মধ্যে ডেটা সংক্রমণ নিম্নলিখিত বিষয়বস্তু অন্তর্ভুক্ত করে:
কন্ট্রোল কমান্ডগুলি: শুরু করা রেঞ্জিং, অবিচ্ছিন্ন রেঞ্জিং, একক রেঞ্জিং, ক্যোয়ারী কমান্ড ইত্যাদি সহ
লুপব্যাক ডেটা: দূরত্বের তথ্য, পরিবেষ্টিত তাপমাত্রা, রেঞ্জ ফাইন্ডার স্ট্যাটাস ইত্যাদি সহ দূরত্ব পরিমাপ মেশিন এবং হোস্ট কম্পিউটারের মধ্যে ডেটা এক্সচেঞ্জ 422 বাস গ্রহণ করে। নির্দিষ্ট সফ্টওয়্যার যোগাযোগ প্রোটোকলটি নিম্নরূপ:
যোগাযোগ ফর্ম্যাট: আরএস 422 যোগাযোগ, বাউড রেট 115200 বিপিএস;
ডেটা ফর্ম্যাট: 8-বিট ডেটা, একটি স্টার্ট বিট, একটি স্টপ বিট, কোনও প্যারিটি চেক নেই, ডেটা শিরোনাম বাইট, কমান্ড অংশ, ডেটা দৈর্ঘ্য, প্যারামিটার অংশ, চেক বাইট;
যোগাযোগ মোড: প্রধান নিয়ন্ত্রণ এবং দূরত্ব পরিমাপ মেশিনটি মাস্টার-স্লেভ যোগাযোগ মোড গ্রহণ করে, মাস্টার কন্ট্রোল দূরত্ব পরিমাপ মেশিনে নিয়ন্ত্রণ কমান্ড প্রেরণ করে এবং দূরত্ব পরিমাপ মেশিনটি নির্দেশাবলী গ্রহণ করে এবং সম্পাদন করে। রেঞ্জিং অবস্থায়, রেঞ্জফাইন্ডার রেঞ্জিং চক্র অনুসারে উপরের কম্পিউটারে রেঞ্জফাইন্ডারের ডেটা এবং স্থিতি ফেরত পাঠায়। যোগাযোগ ফর্ম্যাট এবং কমান্ড সামগ্রী নিম্নলিখিত সারণীতে প্রদর্শিত হয়।

প্রেরণ বার্তা ফর্ম্যাটটি নিম্নরূপ:
