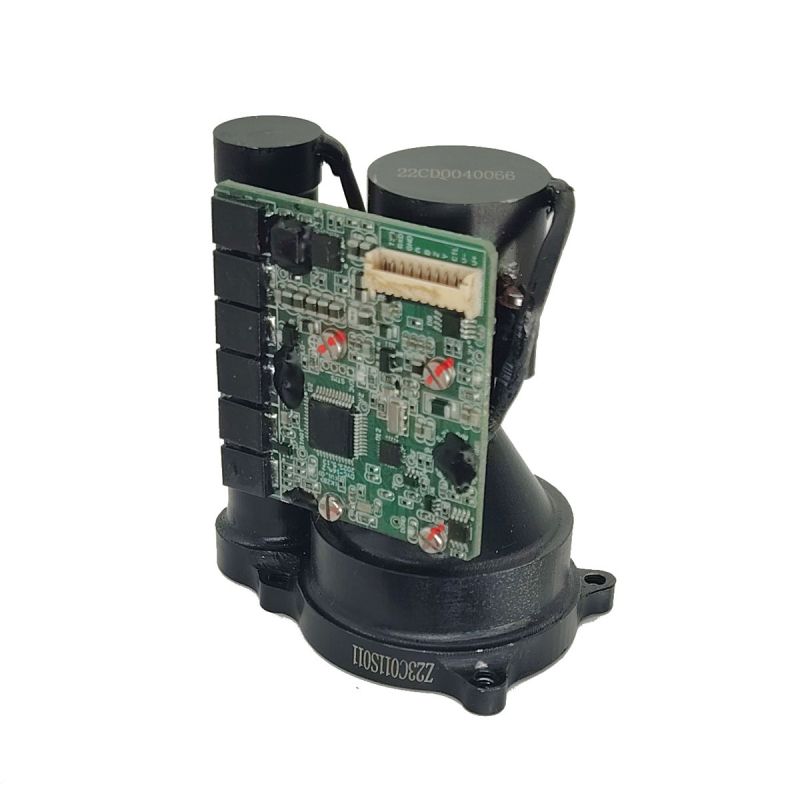

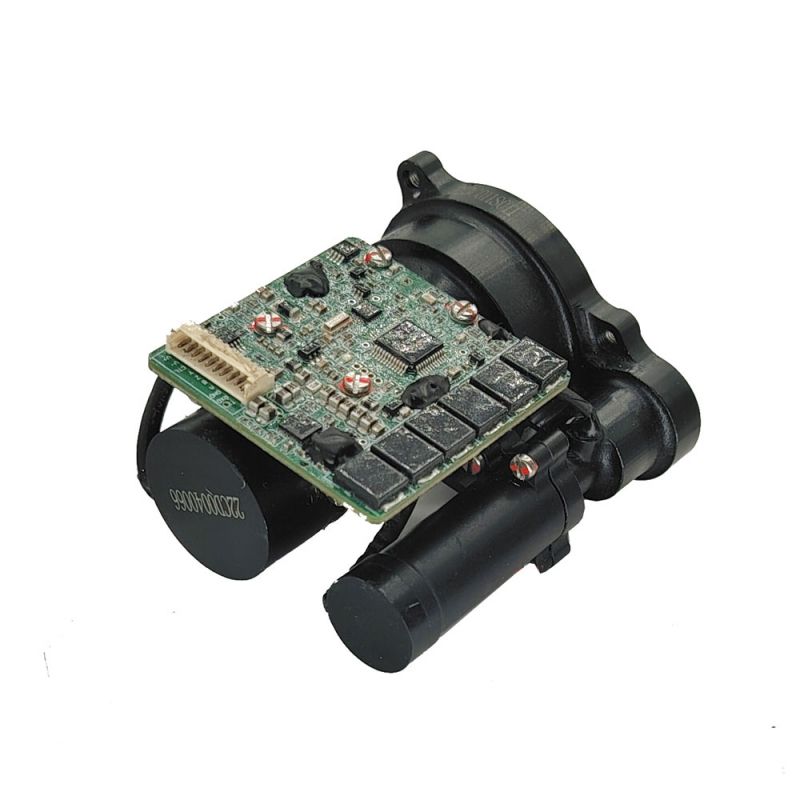

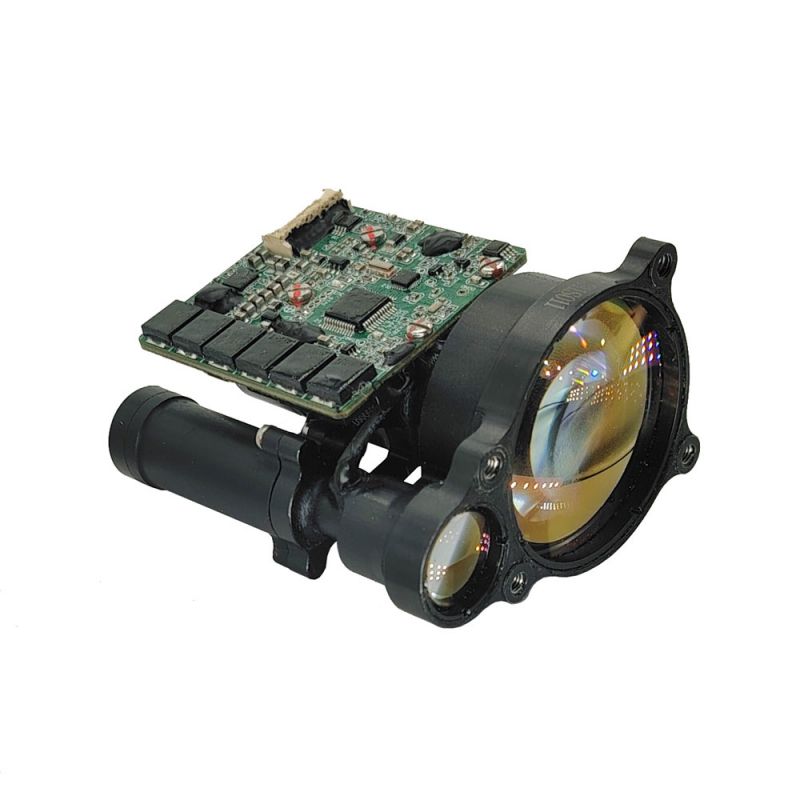

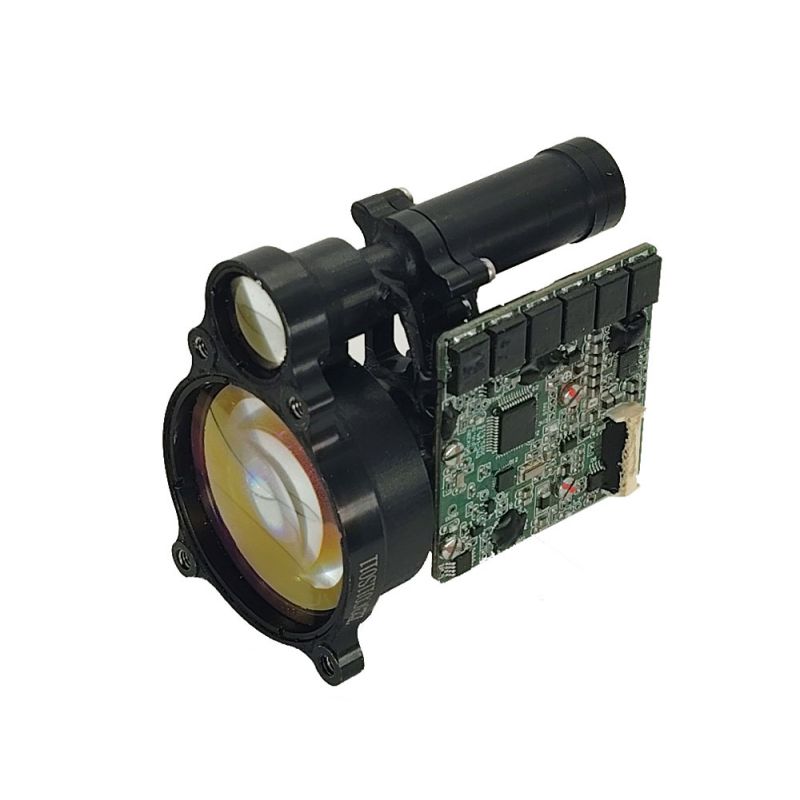

9 কিলোমিটার পরিসীমা ফাইন্ডার মডিউল

এসটিএ-ডি 0912y 9 কিলোমিটার রেঞ্জ ফাইন্ডার মডিউলটি 1535nm এরবিয়াম গ্লাস লেজার মডিউলটি স্বতন্ত্রভাবে জিওপটিকস দ্বারা বিকাশ করেছে, এতে স্বল্প বিদ্যুৎ খরচ, কমপ্যাক্ট কাঠামো, উচ্চ নির্ভুলতা, দীর্ঘ পরিমাপের দূরত্ব এবং মানুষের চোখের সুরক্ষার বৈশিষ্ট্য রয়েছে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

সর্বাধিক পরিমাপের পরিসীমা: 9000 মি (যানবাহন) 12000 মি (প্রাচীর)
যথার্থতা ± 1 মি
পরিমাপের নির্ভুলতা ≥ 98%
ওজন ≤102g

9 কিলোমিটার পরিসীমা ফাইন্ডার মডিউল বৈশিষ্ট্য

1। পুরো কাঠামোর সংহত নকশা, শক প্রতিরোধের, কম্পন প্রতিরোধের, উচ্চ নির্ভরযোগ্যতা, শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা;
2। অনন্য এরবিয়াম গ্লাস লেজার ইন্টিগ্রেটেড কনফিগারেশন ডিজাইন এবং শেষ-মুখের মাল্টি-পয়েন্ট সিলিং ইনস্টলেশন, উচ্চ স্থায়িত্ব, দীর্ঘ কর্মজীবন, চোখের সুরক্ষা;
3 ... সার্কিটের অভ্যন্তরীণ ইন্টারফেসগুলি সমস্ত ওয়েল্ডিং ওয়্যার ডাইরেক্ট সংযোগ প্রক্রিয়া গ্রহণ করে, যা দৃ firm ় এবং নির্ভরযোগ্য, যা সংযোগকারীটির আলগা, জারণ এবং জলীয় বাষ্পের কারণে শর্ট সার্কিট বা দুর্বল যোগাযোগ এড়াতে পারে এবং পণ্যের নির্ভরযোগ্যতা এবং জীবন উন্নত করতে পারে।

পণ্য কর্মক্ষমতা সূচক

আইটেম	সূচক
মডেল	STA-D0912Y
অপারেটিং তরঙ্গদৈর্ঘ্য	1535nm ± 10nm
রেঞ্জিং রেঞ্জ	80m-12000m
রেঞ্জিং ক্ষমতা	16000 মি	Typical target,visibility ≥ 25km
	12000 মি	বড় লক্ষ্য, দৃশ্যমানতা ≥ 25km
	9000 মি	দৃশ্যমানতা ≥ 25 কিমি, 2.3 মি × 4.6M যানবাহনের জন্য 0.3 প্রতিচ্ছবি সহ লক্ষ্য
আর্দ্রতা	≤ 80%
যথার্থতা	± 1 মি
নির্ভুলতার হার	≥98%
পরিসীমা রেজোলিউশন	≤50 মি
ডাইভারজেন্স কোণ	≤0.5mrad
রেঞ্জিং ফ্রিকোয়েন্সি	একবার, 1Hz, 5Hz
আকার	≤66 মিমি × 59 মিমি × 42 মিমি
ভোল্টেজ	5V～14V
কর্মক্ষম শক্তি খরচ	গড় বিদ্যুৎ খরচ: ≤ 3W
স্ট্যান্ডবাই পাওয়ার সেবন	≤0.01W
কাজের তাপমাত্রা	-40 ℃～+60 ℃ ℃
স্টোরেজ তাপমাত্রা	-55 ℃～+70 ℃ ℃
ওজন	≤102g

কাঠামো ইনস্টলেশন ইন্টারফেস

বৈদ্যুতিক ইন্টারফেস

উপরের কম্পিউটার প্রান্তটি 10 পিন সংযোগকারীটির মাধ্যমে রেঞ্জফাইন্ডারের সাথে ক্রস লিঙ্কিং পরীক্ষাটি উপলব্ধি করে। রেঞ্জফাইন্ডার প্রান্তে পাওয়ার সাপ্লাই এবং যোগাযোগ পোর্টের পিন সংজ্ঞাটি নিম্নলিখিত সারণীতে দেখানো হয়েছে এবং সংযোগকারী সংযোগ পিন 1 এর অবস্থানটি নিম্নলিখিত চিত্রটিতে দেখানো হয়েছে।

রেঞ্জফাইন্ডার শেষে বিদ্যুৎ সরবরাহ এবং যোগাযোগ বন্দরের পিন সংজ্ঞা

পিন নম্বর	সংখ্যা	বৈদ্যুতিক বৈশিষ্ট্য সংজ্ঞা	নোট
পি -1	ভিন+	ইনপুট শক্তি ইতিবাচক	বিদ্যুৎ সরবরাহ
পি -2	Com	ইনপুট পাওয়ারের নেতিবাচক মেরু	বিদ্যুৎ সরবরাহ
পি -3	POWER_CTL	স্বল্প বিদ্যুৎ নিয়ন্ত্রণ বন্দর	স্থগিত বা উচ্চ (3V ~ 9V) কার্যকর
পি -4	RS422_TXD+	সিগন্যাল আউটপুট পোর্ট	কম্পিউটার হোস্ট করতে রেঞ্জফাইন্ডার
পি -5	RS422_TXD-	সিগন্যাল আউটপুট পোর্ট	কম্পিউটার হোস্ট করতে রেঞ্জফাইন্ডার
পি -6	RS422_TXD-	সিগন্যাল ইনপুট পোর্ট	উপরের কম্পিউটার থেকে রেঞ্জফাইন্ডার
পি -7	RS422_TXD+	সিগন্যাল ইনপুট পোর্ট	উপরের কম্পিউটার থেকে রেঞ্জফাইন্ডার
পি -8	জিএনডি	যোগাযোগ স্থল তার	যোগাযোগ স্থল তার
পি -9	Ttl_rxd	সিগন্যাল ইনপুট পোর্ট	3.3 ভি টিটিএল
পি -10	Ttl_txd	সিগন্যাল আউটপুট পোর্ট	3.3 ভি টিটিএল

সংযোগকারী সংযোগ 1 পিন অবস্থান

সফ্টওয়্যার
ডেটা

রেঞ্জফাইন্ডার এবং উপরের কম্পিউটারের মধ্যে ডেটা সংক্রমণ নিম্নলিখিত বিষয়বস্তু অন্তর্ভুক্ত করে:
Current নিয়ন্ত্রণ কমান্ড: একক, 1Hz রেঞ্জিং নির্দেশনা, 5Hz রেঞ্জিং নির্দেশনা, ক্যোয়ারী নির্দেশাবলী সহ;
● রিটার্ন ডেটা: দূরত্বের তথ্য, পরিবেষ্টিত তাপমাত্রা, রেঞ্জফাইন্ডার স্থিতি ইত্যাদি সহ
রেঞ্জফাইন্ডার এবং উপরের কম্পিউটারের মধ্যে ডেটা এক্সচেঞ্জ আরএস 422/টিটিএল (দ্বি-পছন্দ 1) গ্রহণ করে এবং এর বৈশিষ্ট্যগুলি নিম্নরূপ:
● Baud rate: 38400 (factory)/9600/57600/115200;
● Byte structure: low order in front, high order in back;
● বাইট রচনা: 1-বিট শুরু বিট, 8-বিট ডেটা বিট, কোনও চেক নেই, 1-বিট স্টপ বিট।

তথ্য

নিয়ন্ত্রণ কমান্ড তথ্যের ফর্ম্যাটটি নিম্নলিখিত সারণীতে দেখানো হয়েছে।

Control command information received by the rangefinder

বাইট	চিত্রিত	বাইট ডেটা (কমান্ড শব্দ, ডেটা, বিট চেক করুন)	নোট
1	ফ্রেম শিরোনাম	0x55
2-5		1 ranging: 0xF2 0x00 0x00 0xF2	প্রতিক্রিয়া ডেটা নীচের সারণীতে দেখানো হয়েছে
		1Hz ranging:0xF3 0x01 0x00 0xF2
		5Hz ranging:0xF3 0x02 0x00 0xF1
		Stop ranging:0xF3 0x00 0x00 0xF3
		Baud rate setting: 0xF6 _ _0xXX	____ বাউড রেট/100 (হেক্সাডেসিমাল উপস্থাপনা) সেট করুন, যেখানে 0xxx হ'ল 2-4 বাইটের একটি এক্সওআর
		স্ব চেক কমান্ড: 0xf0 0x00 0x00 0xF0	প্রতিক্রিয়া ডেটা নীচের সারণীতে দেখানো হয়েছে
		Query instruction: 0xF8 0x00 0x00 0xF8	প্রতিক্রিয়া ডেটা নীচের সারণীতে দেখানো হয়েছে
		গেটিং মান সেটিং: 0xf4 ___ ___ 0xxx	___ হ'ল সেট স্ট্রোব মান (হেক্সাডেসিমাল উপস্থাপনা), এবং 0xxx একচেটিয়া বা 2 থেকে 4 বাইটের।
6	ফ্রেমের শেষ	0!

রেঞ্জফাইন্ডারের রিটার্ন ডেটা নিয়মিত ডেটা এবং স্ব-পরীক্ষার ডেটাতে বিভক্ত।
● নিয়মিত ডেটা: লক্ষ্যগুলির সংখ্যা, পরিমাপের দূরত্ব, রেঞ্জফাইন্ডার স্থিতি ইত্যাদি সহ নীচের সারণীটি দেখুন।
Cory ক্যোয়ারী ডেটা: পরিবেষ্টিত তাপমাত্রা, রেঞ্জফাইন্ডার স্থিতি ইত্যাদি সহ নীচের সারণীটি দেখুন।

Conventional data returned by distance measuring machines

বাইট	চিত্রিত	বাইট মান (হেক্সাডেসিমাল)
1	শিরোনাম	0!
2	লক্ষ্য সংখ্যা
3	প্রথম লক্ষ্য দূরত্ব তথ্যের উচ্চ বাইট
4	প্রথম লক্ষ্য দূরত্ব তথ্যের কম বাইট
5	First Target Distance Information Decimal Digits	দশমিক পয়েন্টের পরে দুটি দশমিক জায়গা
6	শেষ লক্ষ্য দূরত্ব তথ্যের উচ্চ বাইট
7	শেষ লক্ষ্য দূরত্ব তথ্যের কম বাইট
8	শেষ লক্ষ্য দূরত্বের তথ্য দশমিক সংখ্যা	দশমিক পয়েন্টের পরে দুটি দশমিক জায়গা
9	রেঞ্জিং স্ট্যাটাস বাইট	Status word, see table below
10 ~ 13	হালকা আউটপুট সংখ্যা
14	Check word	বাইটস 2-13 এক্সওআর
15	ফ্রেমের শেষ	0x55

স্থিতি শব্দের অর্থ

সিরিয়াল নম্বর	Byte 9	তাৎপর্য
1	0xf2	1 Ranging
2	0xf3	1Hz রেঞ্জিং
3	0xf4	5Hz Ranging
4	0xf5	থামানো বন্ধ করুন

রেঞ্জফাইন্ডার দ্বারা ফেরত পাঠানো ক্যোয়ারী ডেটা

বাইট	চিত্রিত	বাইট মান (হেক্সাডেসিমাল)
1	ফ্রেম শিরোনাম	0xcc
2	স্ট্যান্ডবাই	স্ট্যান্ডবাই
3	পরিবেষ্টিত তাপমাত্রা বাইট	8-bit signed number, unit: ℃
4	Self Test Information Byte	0x 00 indicates the query default value 0x 03 ইঙ্গিত দেয় যে স্ব-চেক আলো স্বাভাবিক 0 এক্সএফএফ অস্বাভাবিক স্ব-সনাক্ত করা আলোকে নির্দেশ করে
5	High Intensity Working Status Byte	1: সাধারণ অপারেশন মোড পতাকা বিট 0: High-intensity working mode flag bit
6	Distance strobe value high byte	হেক্সাডেসিমাল উপস্থাপনা
7	Low Byte of Distance Gating Value	হেক্সাডেসিমাল উপস্থাপনা
8	বাউড রেট উচ্চ বাইট	Hexadecimal representation, baud rate is loopback data * 100
9	বাউড রেট কম বাইট
10	Number of light is 8 bits high	হেক্সাডেসিমাল উপস্থাপনা
11	Number of light is 8 bits high
12	Number of light out low 8 bits
13	Number of light out low 8 bits
14	Check word	বাইটস 2-13 এক্সওআর
15	ফ্রেমের শেষ	0x55

Baud Rate Settings

Baud rate setting operation method:
A.send "0x 55 0xf6 0x 00 0x 60 0x 96 0xxx" কমান্ড লেজার রেঞ্জের সন্ধানকারীকে, i .e। বাউড রেটকে 9600bps এ সেট করুন; রেঞ্জফাইন্ডারটি "সিসি 01 19 19 00 01 00 00 00 60 60 00 00 00 79 55", "0x 00 0x 60" রিটার্ন দেয়, "0x 00 0x 60" ইঙ্গিত দেয় যে বর্তমান বাউড রেটটি 9600bps এ সেট করা হয়েছে;

বি.সেন্ড "0x 55 0xf6 0x 01 0x 80 0x 77 0xxx" লেজার রেঞ্জফাইন্ডারে কমান্ড, i .e। বাউড রেট 38400bps এ সেট করুন; রেঞ্জফাইন্ডারটি "সিসি 01 19 00 01 00 00 01 80 00 00 00 00 98 55", এবং "0x 01 0x 80" রিটার্ন দেয় এবং "0x 01 0x 80" ইঙ্গিত দেয় যে বর্তমান বাউড রেটটি 38400BPS এ সেট করা হয়েছে;

সিএসইএনডি "0x 55 0xf6 0x 02 0x 40 0xb4 0xxx" কমান্ড লেজার রেঞ্জফাইন্ডারে, অর্থাৎ বাউড রেট 57600bps এ সেট করুন; রেঞ্জফাইন্ডারটি "সিসি 01 19 19 00 01 00 00 02 40 00 00 00 00 5 বি 55" এবং "0x 02 0x 40" ফিরে প্রেরণ করে এবং "0x 02 0x 40" নির্দেশ করে যে বর্তমান বাউড রেটটি 57600bps এ সেট করা হয়েছে;

D.send "0x 55 0xf6 0x 04 0x 80 0x 72 0xxx" কমান্ড লেজার রেঞ্জফাইন্ডারে, i .e। বাউড রেট 115200bps এ সেট করুন; রেঞ্জফাইন্ডার "সিসি 01 19 00 01 00 04 80 00 00 00 00 9 ডি 55", "0x 04 0x 80" ইঙ্গিত দেয় যে বর্তমান বাউড রেটটি 115200bps এ সেট করা হয়েছে।
