রিং লেজার জাইরোস্কোপ - jio90

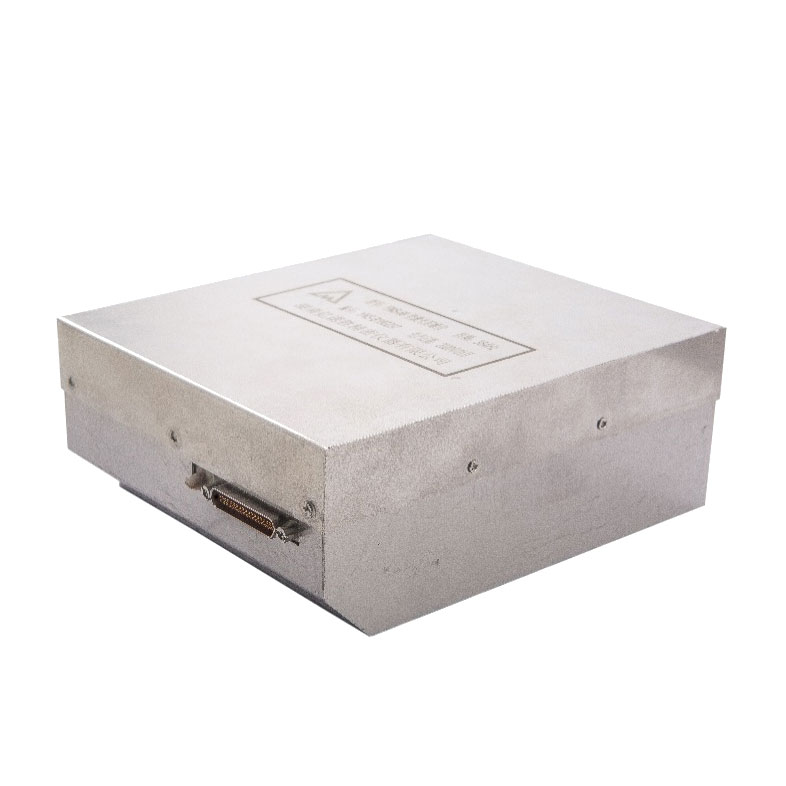

রিং লেজার জাইরোস্কোপ-JIO90 হ'ল একটি উচ্চ-নির্ভুলতা ডিজিটাল ডুয়াল-ফ্রিকোয়েন্সি মেশিন কাঁপানো লেজার গাইরো আমাদের সংস্থা দ্বারা উত্পাদিত। এটিতে উচ্চ নির্ভুলতা, সাধারণ বিদ্যুৎ সরবরাহ, উচ্চ সংহতকরণ এবং ডিজিটাল আউটপুটের সুবিধা রয়েছে। এটি সংবেদনশীল অক্ষের চারপাশে ক্যারিয়ার তরঙ্গের কৌণিক গতি পরিমাপ করতে পারে এবং দুটি চতুর্ভুজ বর্গ তরঙ্গকে আউটপুট দেয়। এটি অবস্থান/নেভিগেশন, নজরদারি/পুনর্বিবেচনা, ফায়ার কন্ট্রোল এবং ক্ষেপণাস্ত্রগুলির ফ্লাইট কন্ট্রোল এবং তাদের ক্যারিয়ার রকেট, বিমান, অমানবিক বিমান যানবাহন, জাহাজ, জাহাজ, সাঁজোয়া যান এবং অন্যান্য ক্ষেত্রগুলির সংহতকরণে ব্যাপকভাবে ব্যবহৃত হতে পারে।
মডেল:JIO90-RLG
অনুসন্ধান পাঠান
পণ্যের বর্ণনা
রিং লেজার জাইরোস্কোপ - আপনার বিভিন্ন চাহিদা মেটাতে JIO90 A, B এবং C মডেলগুলিতে উপলব্ধ।
ফাংশন
তার সংবেদনশীল অক্ষের চারপাশে ঘূর্ণন কোণটি পরিমাপ করুন এবং ঘূর্ণন সম্পর্কিত তথ্যযুক্ত দুটি অরথোগোনাল বর্গাকার তরঙ্গ আউটপুট করুন।
পারফরম্যান্স
Jio50 -টাইপ লেজার জাইরোস্কোপ সারণি 1 এ দেখানো হয়েছে
সারণী 1 গাইরো এর প্রধান প্রযুক্তিগত সূচক
সারণী 1 গাইরো এর প্রধান প্রযুক্তিগত সূচক
| সিরিয়াল নম্বর | প্যারামিটার | ইউনিট | প্রিমিয়াম | গ্রেড ক | গ্রেড খ | গ্রেড গ | মন্তব্য |
| 1 | শূন্য পক্ষপাত | °/এইচ | ≤0.3 | / | |||
| 2 | পক্ষপাত স্থিতিশীলতা | °/এইচ | ≤1 ‰ | ≤3 ‰ | ≤4 ‰ | ≤5 ‰ | 100 এস, 1 সি |
| 3 | শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা | °/এইচ | ≤1 ‰ | ≤2 ‰ | ≤3 ‰ | 1 এস | |
| 4 | এলোমেলো ওয়াক সহগ | ° / এইচ 1/2 | ≤0.4 ‰ | ≤0.6 ‰ | ≤0.7 ‰ | ≤1 ‰ | / |
| 5 | স্কেল ফ্যাক্টর | "/নাড়ি | 1.865 |
|
|||
| 6 | স্কেল ফ্যাক্টর অরৈখিকতা | পিপিএম | ≤1 | / | |||
| 7 | স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা | পিপিএম | ≤1 | 1 এস | |||
| 8 | চৌম্বকীয় সংবেদনশীলতা | °/(এইচ · জিএস) | .51.5 ‰ | ≤2 ‰ |
|
|
/ |
| 9 | সর্বাধিক ইনপুট কৌণিক হার | °/গুলি | ≥400 |
|
|
|
/ |
পরিবেশগত অভিযোজনযোগ্যতা
ক) কাজের তাপমাত্রা: -40 ℃ ~ + 65 ℃
খ) স্টোরেজ তাপমাত্রা: -45 ℃ ~ + 85 ℃
গ) কম্পন: মোট 9.6g;
ঘ) শক: 30 জি/11 মিমি (অর্ধ সাইন) বা 75 জি/6 এমএস (অর্ধ সাইন);
ঙ) নিম্নচাপ: সমুদ্রপৃষ্ঠ থেকে 5000 মিটার উপরে।
খ) স্টোরেজ তাপমাত্রা: -45 ℃ ~ + 85 ℃
গ) কম্পন: মোট 9.6g;
ঘ) শক: 30 জি/11 মিমি (অর্ধ সাইন) বা 75 জি/6 এমএস (অর্ধ সাইন);
ঙ) নিম্নচাপ: সমুদ্রপৃষ্ঠ থেকে 5000 মিটার উপরে।
| ফ্রিকোয়েন্সি (হার্জ) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| পাওয়ার বর্ণালী ঘনত্ব (জি 2 /হার্জ) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6 ডিবি |
বিদ্যুৎ সরবরাহ এবং বৈদ্যুতিক ইন্টারফেস
ক) বিদ্যুৎ সরবরাহ
প্রকার: ± 5V, +15V
প্রয়োজনীয়তা: +5 ভি - বর্তমান 180 এমএ, স্থিতিশীলতা ± 50 এমভি, রিপল <50 এমভি
-5 ভি - বর্তমান 60 এমএ, স্থিতিশীলতা ± 50 এমভি, রিপল <50 এমভি
+15 ভি - বর্তমান 240 এমএ, স্থিতিশীলতা ± 100 এমভি, রিপল <100 এমভি
খ) বিদ্যুৎ খরচ: <6W
গ) বৈদ্যুতিক ইন্টারফেসের ধরণ: J30JM-37ZK
d) ইন্টারফেস সংজ্ঞা: বৈদ্যুতিক ইন্টারফেস পিনের সংজ্ঞাটি সারণী 2 এ দেখানো হয়েছে।
প্রকার: ± 5V, +15V
প্রয়োজনীয়তা: +5 ভি - বর্তমান 180 এমএ, স্থিতিশীলতা ± 50 এমভি, রিপল <50 এমভি
-5 ভি - বর্তমান 60 এমএ, স্থিতিশীলতা ± 50 এমভি, রিপল <50 এমভি
+15 ভি - বর্তমান 240 এমএ, স্থিতিশীলতা ± 100 এমভি, রিপল <100 এমভি
খ) বিদ্যুৎ খরচ: <6W
গ) বৈদ্যুতিক ইন্টারফেসের ধরণ: J30JM-37ZK
d) ইন্টারফেস সংজ্ঞা: বৈদ্যুতিক ইন্টারফেস পিনের সংজ্ঞাটি সারণী 2 এ দেখানো হয়েছে।
সারণী 2 বৈদ্যুতিক ইন্টারফেস সংজ্ঞা সারণী
| পিন সিরিয়াল নম্বর |
সংজ্ঞা | মন্তব্য | পিন সিরিয়াল নম্বর |
সংজ্ঞা | মন্তব্য |
| 1 | এনসি | নাল | / | / | / |
| 2 | জিএনডি | সিগন্যাল গ্রাউন্ড | 20 | এনসি | নাল |
| 3 | এনসি | নাল | একুশ এক | এনসি | নাল |
| 4 | এনসি | নাল | দুইজন | এনসি | নাল |
| 5 | এনসি | নাল | তেইশ জন | এনসি | নাল |
| 6 | নিজের জন্য রাখুন | / | চব্বিশ | এনসি | নাল |
| 7 | এনসি | নাল | 25 | নিজের জন্য রাখুন | / |
| 8 | নিজের জন্য রাখুন | / | 26 | এনসি | নাল |
| 9 | কোস | স্কয়ার ওয়েভ আউটপুট সিগন্যাল 2 টিটিএল স্তর |
27 | কোস | স্কোয়ার ওয়েভ আউটপুট সিগন্যাল 2 টিটিএল স্তর |
| 10 | জিএনডি | সিগন্যাল গ্রাউন্ড | 28 | জিএনডি | সিগন্যাল গ্রাউন্ড |
| 11 | পাপ | স্কয়ার ওয়েভ আউটপুট সিগন্যাল 1 টিটিএল স্তর |
29 | পাপ | স্কয়ার ওয়েভ আউটপুট সিগন্যাল 1 টিটিএল স্তর |
| 12 | টি 1 | প্ল্যাটিনাম প্রতিরোধের 1 | 30 | টি 2 | প্ল্যাটিনাম প্রতিরোধ 2 |
| 13 | টি 3 | প্ল্যাটিনাম প্রতিরোধের থার্মোমিটার 3 | 31 | টি 4 | প্ল্যাটিনাম প্রতিরোধ 4 |
| 14 | টিকম | 4 প্ল্যাটিনাম প্রতিরোধের সাধারণ টার্মিনাল | 32 | টিকম | 4 প্ল্যাটিনাম প্রতিরোধের সাধারণ টার্মিনাল |
| 15 | জিএনডি | +5 ভি, -5 ভি পাওয়ার গ্রাউন্ড | 33 | জিএনডি | +5 ভি, -5 ভি পাওয়ার গ্রাউন্ড |
| 16 | +5 ভি | পাওয়ার ইনপুট | 34 | +5 ভি | পাওয়ার ইনপুট |
| 17 | +15 ভি | পাওয়ার ইনপুট | 35 | +15 ভি | পাওয়ার ইনপুট |
| 18 | 15vgnd | +15 ভি পাওয়ার গ্রাউন্ড | 36 | 15vgnd | +15 ভি পাওয়ার গ্রাউন্ড |
| 19 | -5 ভি | পাওয়ার ইনপুট | 37 | -5 ভি | পাওয়ার ইনপুট |
| দ্রষ্টব্য: প্ল্যাটিনাম প্রতিরোধের মডেলটি পিটি 1000 | |||||
উপস্থিতি এবং যান্ত্রিক ইন্টারফেস
ক) ওজন: ≤ 1.8 কেজি
খ) আকার এবং যান্ত্রিক ইন্টারফেস: চিত্র 1 -এ দেখানো হয়েছে।
খ) আকার এবং যান্ত্রিক ইন্টারফেস: চিত্র 1 -এ দেখানো হয়েছে।
