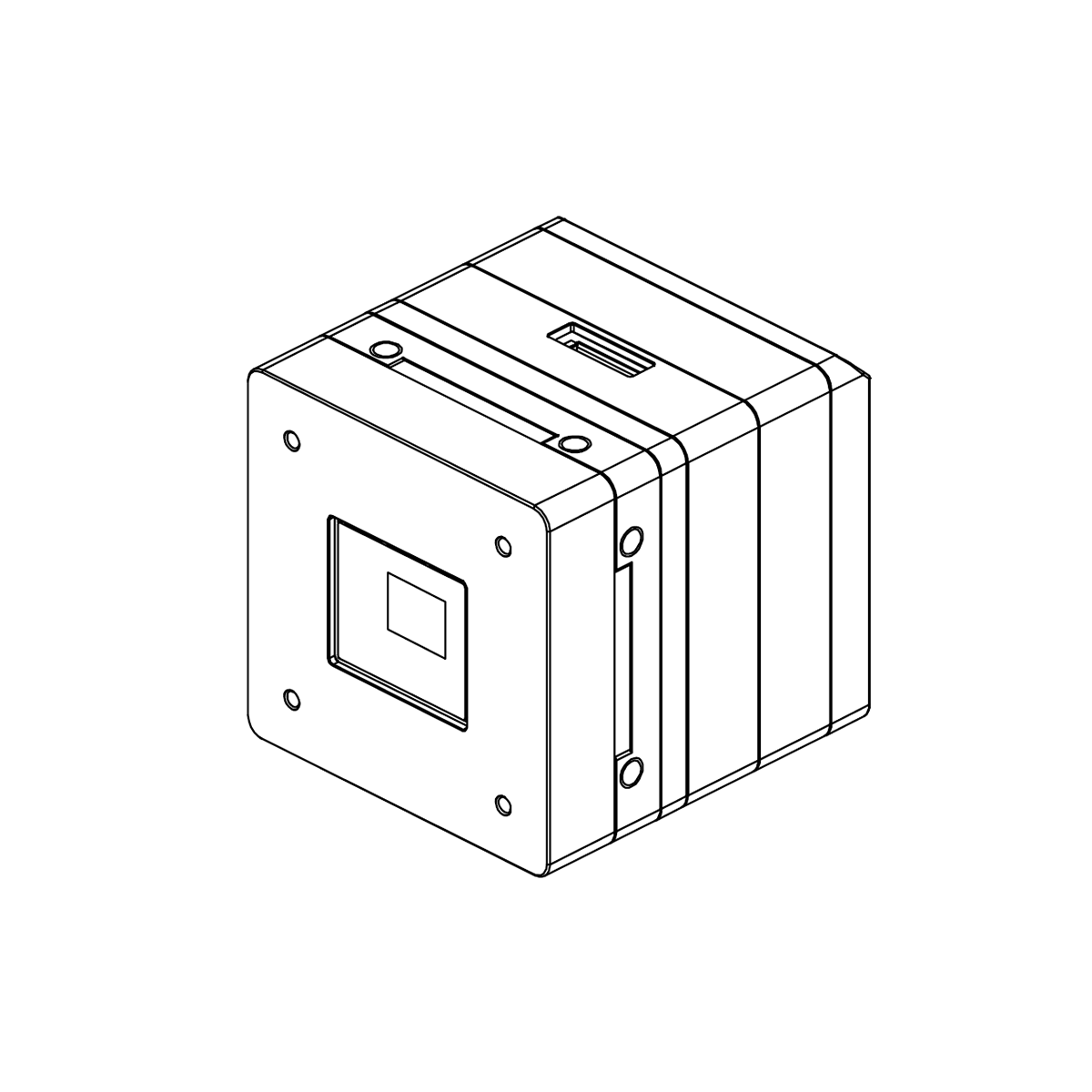

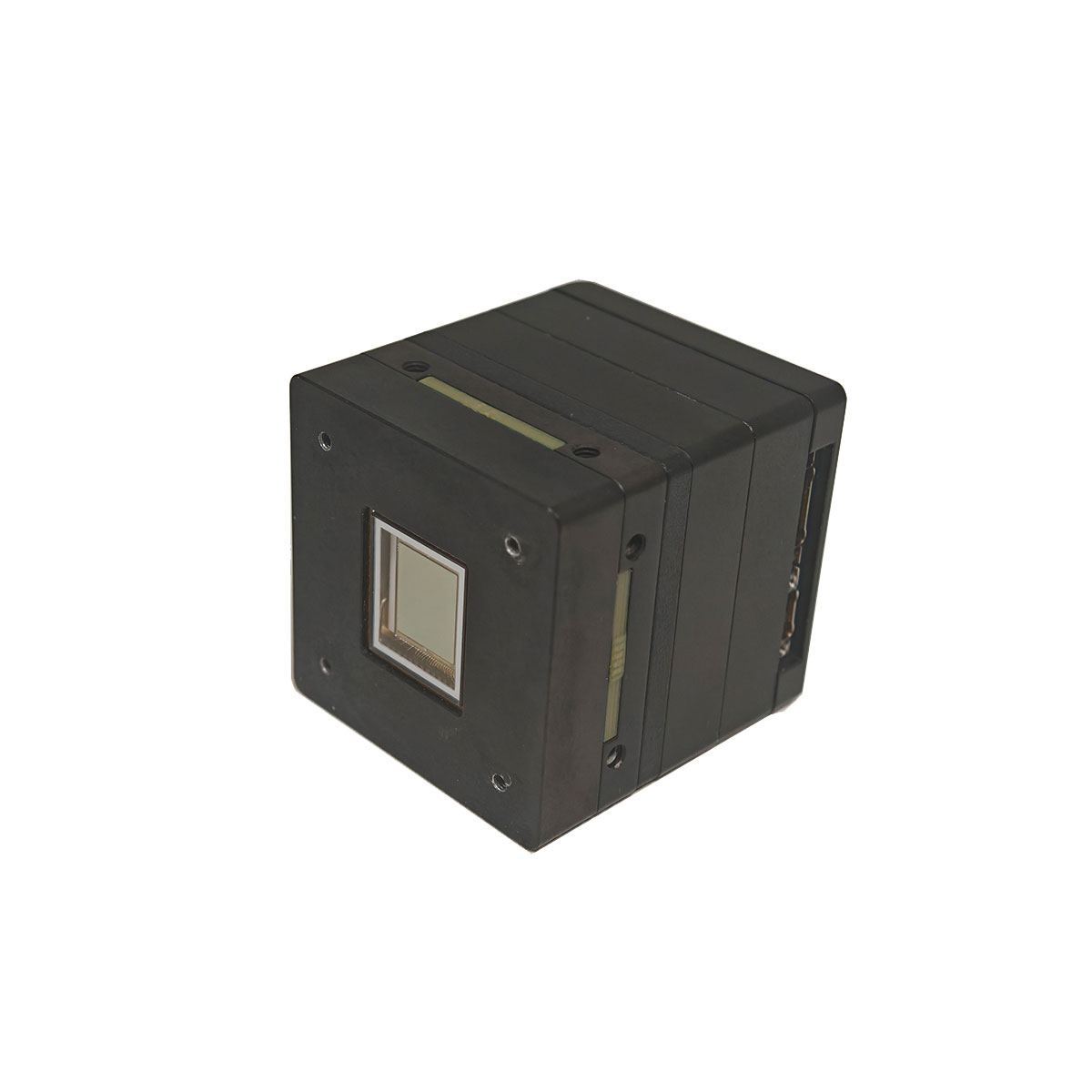

মিনি 640×512 SWIR InGaAs ক্যামেরা

STA-G640SW-IGA Mini টাইপ ইনফ্রারেড ইমেজিং মডিউল 640×512 SW ইনফ্রারেড ডিটেক্টরের উপর ভিত্তি করে এবং বেশিরভাগ একই ধরনের IR ডিটেক্টরের সাথে সামঞ্জস্যপূর্ণ। এটি ইনফ্রারেড বিকিরণকে ভিজ্যুয়ালাইজড ইমেজে রূপান্তর করতে পারে। সমৃদ্ধ কার্যকারিতা এবং ইন্টারফেস, কমপ্যাক্ট আকার এবং কম শক্তি খরচ সিস্টেম একীকরণ এবং গৌণ উন্নয়নের জন্য এটি ব্যবহার করা সহজ করে তোলে। এটি নিরাপত্তা ও নজরদারি, সীমান্ত টহল, ইউএভি লোড এবং গবেষণা ও উন্নয়ন সংক্রান্ত বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা হয়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

প্রধান বৈশিষ্ট্য এবং স্পেসিফিকেশন নিম্নরূপ

মডেল	STA-G640SW-IGA
ইমেজ রেজোলিউশন	640×512
পিচ সাইজ	15um
বর্ণালী পরিসীমা	0.8~1.7 µm
মাত্রা	40 মিমি × 40 মিমি × 43.1 মিমি
ওজন	≤ 0.3 কেজি
ছবি আউটপুট ফ্রেম হার	50 Hz (ডিফল্ট)
ভিডিও আউটপুট ইন্টারফেস	ক্যামেরা লিঙ্ক/এসডিআই (ডিজিটাল), অন্যদের কাস্টমাইজ করা যেতে পারে
ছবির আউটপুট প্রকার	8-বিট (ডিফল্ট) বা 14-বিট নির্বাচনযোগ্য
শক্তি খরচ	≤5W (স্থির অবস্থা)
ইমেজ পোলারিটি	হোয়াইট হট/ব্ল্যাক হট/সিউডো-কালার
	ডিজিটাল ডিটেইল এনহান্সমেন্ট
	ইমেজ কনট্রাস্ট এনহান্সমেন্ট
	ইমেজ ফিল্টারিং এবং ডি-নোইসিং
ইমেজ ইন্টিগ্রেশন	ইন্টিগ্রেশন সময় স্বয়ংক্রিয়/ম্যানুয়াল পরিবর্তন
	অভ্যন্তরীণ সিঙ্ক বা বাহ্যিক সিঙ্ক
	একক এবং দুই-পয়েন্ট NUC, সংশোধন পরামিতি সংশোধন করা যেতে পারে
	অটো/ম্যানুয়াল ডেড পিক্সেল প্রতিস্থাপন
	ধূসর স্তরের গ্রেডিয়েন্ট, স্ট্রাইপ টার্গেট এবং চেকারবোর্ডের মতো পরীক্ষার ছবিগুলি প্রদান করে
	ইমেজ রোলওভার, মিররিং, ফ্রিজ এবং ডিজিটাল জুমিং
	ক্রসশেয়ার ওভারলে/রিমুভ করুন
অপারেটিং তাপমাত্রা	-40~+60℃
স্টোরেজ তাপমাত্রা	-55~+70℃
আর্দ্রতা	0%~80% RH
ইন্টারফেস এবং পাওয়ার সাপ্লাই
ডিজিটাল ভিডিও আউটপুট	CameraLink@8bit/CameraLink@14bit, SDI
SDI ভিডিও আউটপুট	720P@50Hz, কার্যকরী ডিসপ্লে রেজোলিউশন 640×512।
কমিউনিকেশন ইন্টারফেস	RS422
বাহ্যিক সিঙ্ক	RS422
পাওয়ার সাপ্লাই	12V DC (নামমাত্র)

দ্রষ্টব্য: SWIR ক্যামেরা কাস্টমাইজ করা যেতে পারে। পরামিতি সামঞ্জস্য করা প্রয়োজন হলে, Jioptics দলের সাথে যোগাযোগ করুন.

বৈশিষ্ট্য
ইমেজ আউটপুট গেটিং

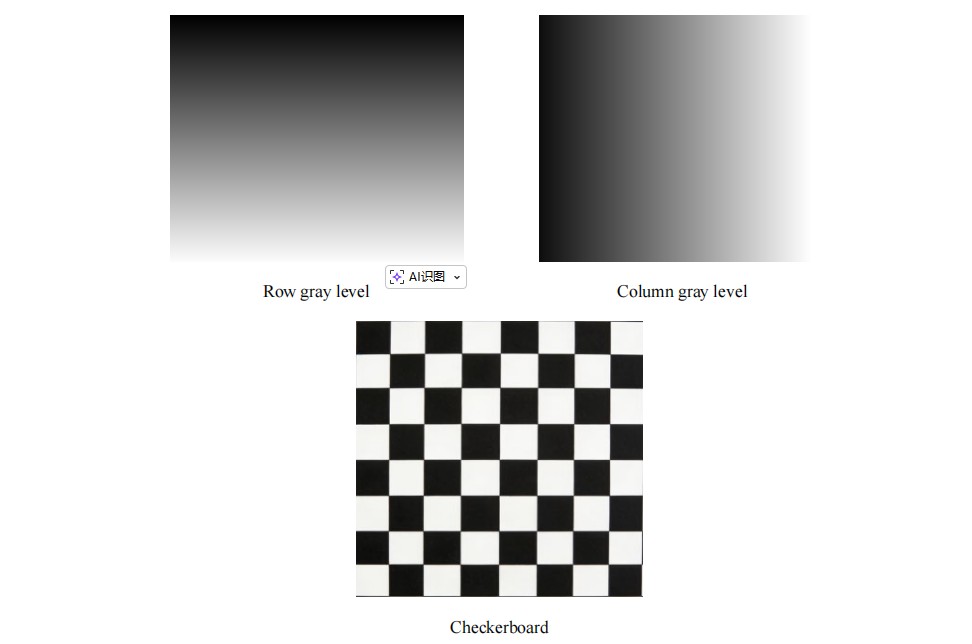

মডিউলটি রিয়েল-টাইম আইআর ইমেজ এবং টেস্ট ইমেজগুলিতে অনলাইন গেটিংয়ের বৈশিষ্ট্য প্রদান করে। অ্যানালগ এবং ডিজিটাল ভিডিও ইন্টারফেসগুলি ইমেজ আউটপুট গেটিংয়ের সাথে সিঙ্ক্রোনাসভাবে পরিবর্তিত হয়। এই বৈশিষ্ট্যটিও কাস্টমাইজযোগ্য। সারি ধূসর স্তর এবং এর গতিশীল মানচিত্র, কলাম ধূসর স্তর এবং এর গতিশীল মানচিত্র, সারি 5-বর্গক্ষেত্র লক্ষ্য এবং এর গতিশীল মানচিত্র, কলাম 5-বর্গক্ষেত্র লক্ষ্য এবং এর গতিশীল মানচিত্র এবং চেকারবোর্ড সহ 7 ধরণের পরীক্ষার চিত্র রয়েছে।

বৈদ্যুতিক ইন্টারফেস
সংযোগকারী সংজ্ঞা

সংযোগকারীর সংজ্ঞা এবং তারের নির্দেশনা নিম্নরূপ,
1) টাইপ নাম: J63A-2F2-025-231-TH, ম্যাচিং সংযোগকারী: J63A-212-025-161-JC1। নিচের মত সংজ্ঞা,

পিন	সংকেত	সতর্কতা	মন্তব্য
1	জিএনডি		জিএনডি
13	জিএনডি
25	জিএনডি
8	CL_X3_P	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক চ্যানেল 3
20	CL_X3_N	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক চ্যানেল 3
9	CL_XCLK_P	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক CLK
21	CL_ XCLK _N	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক CLK
10	CL_X2_P	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক চ্যানেল 2
22	CL_X2_N	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক চ্যানেল 2
11	CL_X1_P	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক চ্যানেল 1
23	CL_X1_N	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক চ্যানেল 1
12	CL_X0_P	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক চ্যানেল 0
24	CL_X0_N	টুইস্টেড পেয়ার	ক্যামেরা লিঙ্ক চ্যানেল 0
2	NC	NC
14	NC	NC
3	NC	NC
15	NC	NC
4	NC	NC
16	NC	NC
5	NC	NC
17	NC	NC
6	NC	NC
18	NC	NC
7	NC	NC
19	NC	NC

2) টাইপ নাম: J63A-2F2-015-231-TH, ম্যাচিং সংযোগকারী: J63A-212-015-161-JC1। নিচের মত সংজ্ঞা,

পিন	সংকেত	সতর্কতা	মন্তব্য
1	পিজিএনডি	টুইস্টেড পেয়ার	পিজিএনডি
2	পিজিএনডি		পিজিএনডি
4	POWER_ 12V		পাওয়ার+
11	POWER_ 12V		পাওয়ার+
9	রিজার্ভ -PGND	টুইস্টেড পেয়ার	রিজার্ভ
10	রিজার্ভ -POWER_ 12V	টুইস্টেড পেয়ার	রিজার্ভ
3	Esync_422আউটপুট+	টুইস্টেড পেয়ার	বাহ্যিক-সিঙ্ক, 422 আউটপুট
12	Esync_422আউটপুট-	টুইস্টেড পেয়ার	বাহ্যিক-সিঙ্ক, 422 আউটপুট
5	Esync_422ইনপুট+	টুইস্টেড পেয়ার	বাহ্যিক-সিঙ্ক, 422 ইনপুট
14	Esync_422ইনপুট-	টুইস্টেড পেয়ার	বাহ্যিক-সিঙ্ক, 422 ইনপুট
6	RS422 TXD-	টুইস্টেড পেয়ার	IR RS422 আউটপুট
13	RS422 TXD+	টুইস্টেড পেয়ার	IR RS422 আউটপুট
8	RS422 RXD-	টুইস্টেড পেয়ার	IR RS422 ইনপুট
15	RS422 RXD+	টুইস্টেড পেয়ার	IR RS422 ইনপুট
7	জিএনডি	NC

3) SDI সংযোগকারী: PP5, টাইপ নাম: MMCX_KWHD। নিচের মত সংজ্ঞা,

পিন	সংকেত	মন্তব্য
1	এসডিআই	সংকেত
2, 3, 4, 5	এজিএনডি	জিএনডি

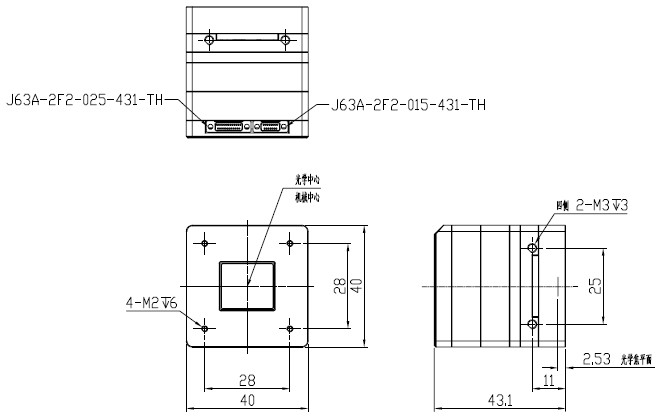

মাত্রা

ক্যামেরা অন্তর্ভুক্ত

SW ইনফ্রারেড ডিটেক্টর	1টি প্রতিটি
বহিরাগত পোর্ট বোর্ড	1 পিসি
ডিবি বোর্ড	1 পিসি
এডি বোর্ড	1 পিসি
ডিটেক্টর ইন্টারফেস বোর্ড	1 পিসি
অভ্যন্তরীণ সংযোগ তারের	1 সেট
