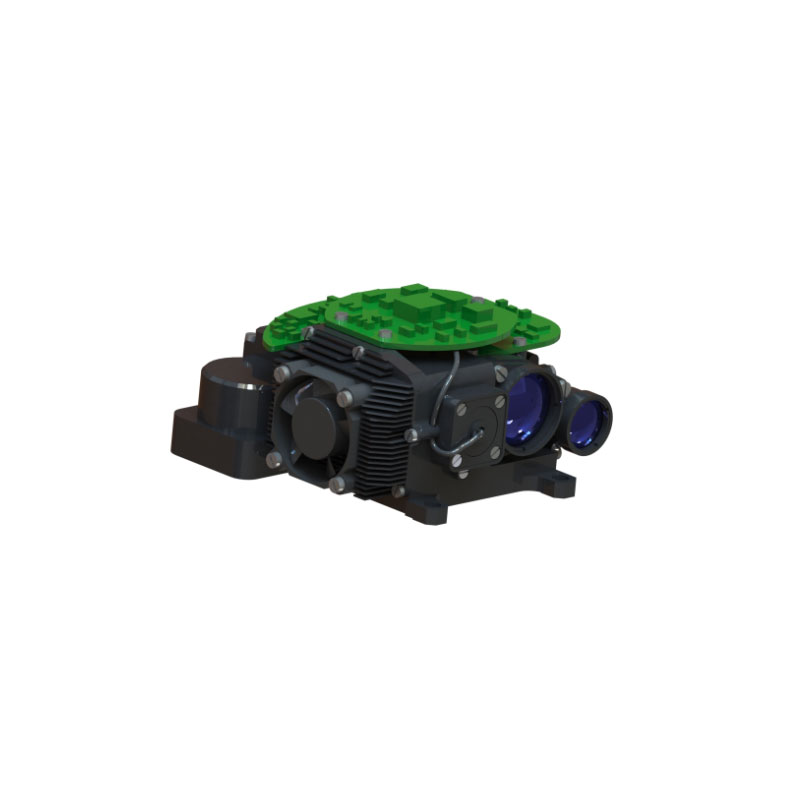

40 এমজে 1064nm লেজার টার্গেট ডিজাইনার

STA-106440M মিডিয়াম লেজার ফটোমিটার (এরপরে লেজার ফটোমিটার হিসাবে পরিচিত) একটি নির্ভুল ফটোয়েলেকট্রিক পণ্য যা লেজারটিকে একটি নির্দিষ্ট লক্ষ্যে প্রেরণ করে এবং লেজারের বিমানের সময় অনুসারে দূরত্বের তথ্য গণনা করে। 40 এমজে 1064nm লেজার টার্গেট ডিজাইনারের অসামান্য কর্মক্ষমতা এবং সাধারণ অপারেশনের বৈশিষ্ট্য রয়েছে।

মডেল:JIO-106440M

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

40 এমজে 1064nm লেজার টার্গেট ডিজাইনেটর প্রযুক্তিগত স্পেসিফিকেশন

অপারেটিং মোড	রেঞ্জিং, আলোকসজ্জা
অপারেটিং তরঙ্গদৈর্ঘ্য	1.064 মিমি
নাড়ি শক্তি	≥40mj
নাড়ি শক্তি ওঠানামা	একটি আলোকসজ্জা চক্রের মধ্যে, একটি একক পালস শক্তির ওঠানামা গড় শক্তির 10% এর বেশি হয় না (2 সেকেন্ডের জন্য আলো নির্গত করার পরে গণনা করা হয়)
বিম ডাইভারজেন্স কোণ	≤0.5mrad
নাড়ি প্রস্থ	15ns ± 5ns
লেজার বিম অক্ষ স্থায়িত্ব	≤0.05mrad (25 ℃ ± 5 ℃ এর ঘরের তাপমাত্রায় লেজার বিম স্থায়িত্ব)
লেজার মরীচি অক্ষ জিরো-পজিশন ড্রিফট	.10.15 এমআরএডি (উচ্চ এবং নিম্ন তাপমাত্রায় লেজার বিম স্থায়িত্ব)
অপটিক্যাল অক্ষ এবং ইনস্টলেশন বেঞ্চমার্কের মধ্যে প্রান্তিককরণ ত্রুটি	আজিমুথ ≤0.5mrad, পিচ ≤0.25mrad
রেঞ্জিং পারফরম্যান্স	রেঞ্জিং ফ্রিকোয়েন্সি এবং সর্বাধিক অবিচ্ছিন্ন পরিমাপের সময়	রেঞ্জিং ফ্রিকোয়েন্সি	1Hz/5Hz, একক শট
		1Hz এর অবিচ্ছিন্ন সময়টি 1 মিনিটের বিশ্রামের সাথে 5 মিনিটেরও কম নয়
		5Hz এর অবিচ্ছিন্ন সময়টি 1 মিনিটের বিশ্রামের সাথে 1 মিনিটেরও কম নয়
	সর্বনিম্ন দূরত্ব	300 মিটারের চেয়ে বেশি নয়
	সর্বাধিক দূরত্ব	5000 মিটার কম নয়
	যথার্থতা	± 2 মি
	লক্ষ্য অধিগ্রহণের হার	98% এর চেয়ে কম নয়
	যুক্তিযুক্ত যুক্তি	প্রাথমিক এবং চূড়ান্ত লক্ষ্য যুক্তি, এবং চূড়ান্ত লক্ষ্য প্রতিবেদন
আলোকসজ্জা কর্মক্ষমতা	আলোকসজ্জা দূরত্ব	≥3.5km
	আলোকসজ্জা ফ্রিকোয়েন্সি	মৌলিক ফ্রিকোয়েন্সি 20Hz
	কোডিং পদ্ধতি	সঠিক ফ্রিকোয়েন্সি কোড
		ব্যবহারকারী-সংজ্ঞায়িত সঠিক ফ্রিকোয়েন্সি সমর্থন
	কোডিং নির্ভুলতা	± 2.5μs
বিকিরণ ক্ষমতা	প্রতিটি টার্গেট ইরেডিয়েশনের সময়কাল 20 সেকেন্ডেরও কম নয় এবং ক্রমাগত বিকিরণের মধ্যে ব্যবধান 30 সেকেন্ডের বেশি নয়। ডিভাইসটি 10 টি চক্রের জন্য অবিচ্ছিন্ন বিকিরণে সক্ষম এবং অবিচ্ছিন্ন অপারেশন করার পরে, ক্রমাগত বিকিরণগুলির মধ্যে ব্যবধানটি অবিচ্ছিন্ন বিকিরণটি পুনরায় চালু করার আগে কমপক্ষে 30 মিনিট হতে হবে
	প্রতিটি টার্গেট ইরেডিয়েশনের সময়কাল 47 সেকেন্ডের চেয়ে কম নয় এবং ক্রমাগত বিকিরণের মধ্যে ব্যবধান 30 সেকেন্ডের বেশি নয়। ডিভাইসটি 2 টি চক্রের জন্য অবিচ্ছিন্ন বিকিরণে সক্ষম এবং অবিচ্ছিন্ন অপারেশন করার পরে, ক্রমাগত বিকিরণগুলির মধ্যে ব্যবধানটি অবিচ্ছিন্ন বিকিরণটি পুনরায় চালু করার আগে কমপক্ষে 30 মিনিট হতে হবে
পরিষেবা জীবন	1 মিলিয়ন বার কম নয়
ওজন	লেজার রেঞ্জফাইন্ডার/আলোকসজ্জার সামগ্রিক ওজন			≤500g
বিদ্যুৎ সরবরাহ ভোল্টেজ	ভোল্টেজ			18 ভি ～ 32 ভি
বিদ্যুৎ খরচ	স্ট্যান্ডবাই পাওয়ার সেবন			≤4W
	গড় বিদ্যুৎ খরচ			≤60W
	পিক পাওয়ার সেবন			≤120W
পরিবেশগত অভিযোজনযোগ্যতা	অপারেটিং তাপমাত্রা			-40 ℃～ 55 ℃ ℃
	স্টোরেজ তাপমাত্রা			-55 ℃～ 70 ℃ ℃

নিয়ন্ত্রণ ফাংশন

লেজার রেঞ্জফাইন্ডার/ইলুমিনেটর সিরিয়াল যোগাযোগ ইন্টারফেসের মাধ্যমে নিম্নলিখিত ফাংশনগুলি অর্জন করতে পারে:
২.১ লেজার রেঞ্জের নির্দেশাবলীর প্রতিক্রিয়া জানায় এবং স্টপ কমান্ড অনুযায়ী যে কোনও সময় রেঞ্জিং বন্ধ করতে পারে;
২.২ রেঞ্জিংয়ের সময়, দূরত্বের ডেটা এবং স্থিতির তথ্য প্রতিটি নাড়ির জন্য একবার আউটপুট হয়;
২.৩ 1Hz এ অবিচ্ছিন্নভাবে শুরু করার পরে, যদি কোনও স্টপ কমান্ড না পাওয়া যায় তবে এটি স্বয়ংক্রিয়ভাবে 5 মিনিটের পরে বন্ধ হয়ে যাবে;
২.৪ 5Hz এ অবিচ্ছিন্নভাবে শুরু করার পরে, যদি কোনও স্টপ কমান্ড না পাওয়া যায় তবে এটি 1 মিনিটের পরে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে;
2.5 এটির একটি একক ফাংশন রয়েছে;
2.6 এটি আলোকসজ্জা মোড এবং এনকোডিং সেট করতে পারে এবং নির্বাচিত সেটিংস আউটপুট করতে পারে;
২.7 লেজার আলোকসজ্জা কমান্ডের প্রতিক্রিয়া জানান, সেট মোড এবং এনকোডিং অনুসারে আলোকিত করুন এবং স্টপ কমান্ড অনুযায়ী যে কোনও সময় আলোকসজ্জা বন্ধ করতে পারেন;
২.৮ আলোকসজ্জা শুরু করার পরে যদি কোনও স্টপ কমান্ড না পাওয়া যায় তবে এটি একটি আলোকসজ্জা চক্রের পরে স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে;
২.৯ লেজার আলোকসজ্জার সময়, দূরত্বের মান এবং স্থিতির তথ্য প্রতিটি নাড়ির জন্য একবার আউটপুট হয়;
২.১০ এটি নির্গত লেজার ডালের ক্রমবর্ধমান সংখ্যার প্রতিবেদন করতে পারে (বিদ্যুৎ ব্যর্থতার ক্ষেত্রে হারিয়ে যায় না);
২.১১ এটি নির্গত লেজার ডালের ক্রমবর্ধমান সংখ্যার প্রতিবেদন করতে পারে (বিদ্যুৎ ব্যর্থতার ক্ষেত্রে হারিয়ে যায় না);
২.১২ রেঞ্জিং এবং লেজার আলোকসজ্জার কাজের সময় উল্লিখিত তথ্যগুলিতে পালস গণনা সংখ্যা অন্তর্ভুক্ত রয়েছে;
2.13 স্ব-পরীক্ষা এবং আউটপুট ত্রুটি কোড:
2.13.1 সহ স্ব-পরীক্ষা সহ
2.13.1.1 আরএস 422 সিরিয়াল পোর্ট যোগাযোগের স্থিতি;
2.13.1.2 উচ্চ তাপমাত্রার অ্যালার্ম।
2.13.2 শুরু করুন এবং স্ব-পরীক্ষা চক্র, সহ:
2.13.2.1 আরএস 422 সিরিয়াল পোর্ট যোগাযোগের স্থিতি;
2.13.2.2 উচ্চ তাপমাত্রার অ্যালার্ম;
2.13.2.3 উচ্চ তাপমাত্রার অ্যালার্ম।
দ্রষ্টব্য: লেজার রেঞ্জফাইন্ডার/ইলুমিনেটরগুলি লেজার বিমগুলি নির্গত করার সময় কেবল চার্জিং/ডিসচার্জিং এবং লেজার নির্গমন/অ-নির্গমন ত্রুটিগুলি সনাক্ত করতে পারে। অতএব, পাওয়ার-অন স্ব-পরীক্ষার জন্য উপরের দুটি ধরণের ত্রুটি সনাক্তকরণের প্রয়োজন হয় না। স্টার্টআপ স্ব-পরীক্ষা এবং পর্যায়ক্রমিক স্ব-পরীক্ষার সময়, লেজার রেঞ্জফাইন্ডার/ইলুমিনেটর শেষ আলোকসজ্জা বা রেঞ্জিং থেকে সনাক্তকরণের ফলাফলগুলি রিপোর্ট করে। ২.২ তাপমাত্রা সতর্কতা আউটপুট, আলোকসজ্জা বা রেঞ্জিংয়ের সময় প্রত্যাশিত কর্মক্ষমতা।

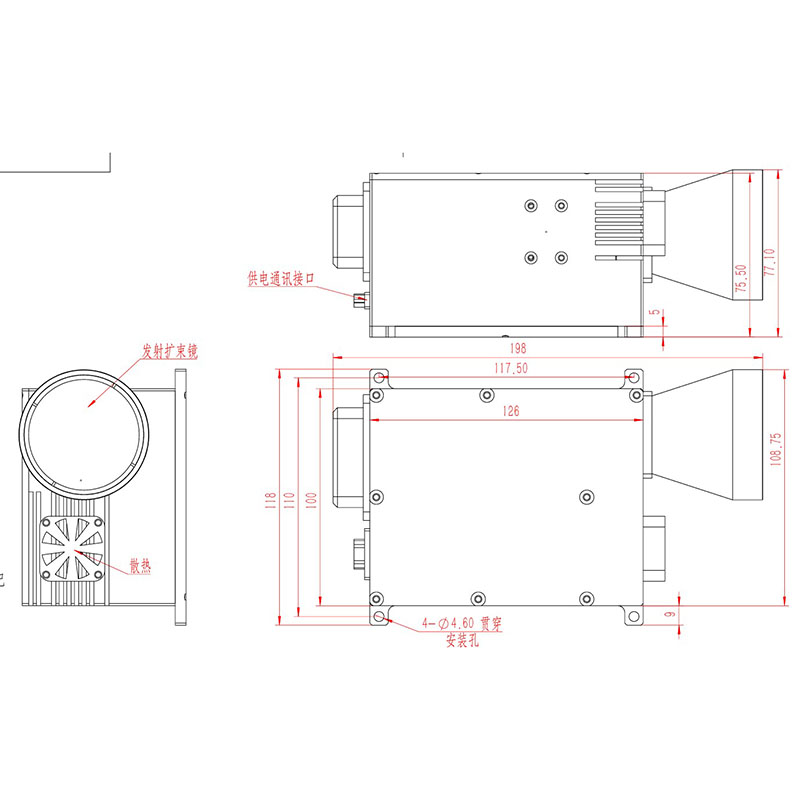

যান্ত্রিক ইন্টারফেস

ইন্টারফেস স্কিম্যাটিক ডায়াগ্রাম

যোগাযোগ প্রোটোকল

4.1 সিরিয়াল পোর্ট প্যারামিটারগুলি অ্যাসিঙ্ক্রোনাস সিরিয়াল যোগাযোগের মান: আরএস -422;
বাউড রেট: 115200 বিপিএস;
সংক্রমণ ফর্ম্যাট: 8 ডেটা বিট, 1 স্টার্ট বিট, 1 স্টপ বিট, কোনও প্যারিটি বিট নেই;
প্রতিটি বাইট তথ্যের জন্য, সর্বনিম্ন উল্লেখযোগ্য বিট (এলএসবি) প্রথমে প্রেরণ করা হয়। যদি এটি একটি মাল্টি-বাইট বার্তা হয় তবে নিম্ন বাইটটি প্রথমে প্রেরণ করা হয়।
4.2 বার্তা ফর্ম্যাট

যোগাযোগ বার্তা ফর্ম্যাটটি নিম্নরূপ:

শিরোনাম (1 বাইট)

সাবসিস্টেম আইডি নম্বর

বার্তা বডি

পাদচরণ (1 বাইট, অর্থাত্, চেকসাম)

উপরের টেবিলের বার্তা বডিটি বিভাগ 2 "ডেটা প্রোটোকল" তে বর্ণিত হয়েছে। শিরোনাম, সাবসিস্টেম আইডি নম্বর এবং পাদচরণ যথাক্রমে টেবিল 1, 2 এবং 3 এ বর্ণিত হয়েছে।

সারণী 1 তথ্য শিরোনাম বর্ণনা

বাইট নাম	ডেটা টাইপ	বাইট দৈর্ঘ্য	মান/মান পরিসীমা	মন্তব্য
বার্তা শুরু কোড	স্বাক্ষরযুক্ত বাইটস	1	0xcc	ধ্রুবক

সারণী 2 সাবসিস্টেম আইডি নম্বরগুলির বিবরণ

বাইট নাম	ডেটা টাইপ	বাইট দৈর্ঘ্য	মান/মান পরিসীমা	মন্তব্য
সাবসিস্টেম আইডি নম্বর	স্বাক্ষরযুক্ত বাইটস	1	0x08	ধ্রুবক

সারণী 3 তথ্য লেজ (চেকসাম) বিবরণ

প্রতিটি বাইটের নাম	ডেটা টাইপ	বাইট দৈর্ঘ্য	মান/মান পরিসীমা	মন্তব্য
চেকসাম	স্বাক্ষরযুক্ত বাইটস	1	0-255।	বার্তা বডি পার্ট মডুলো 256 এর প্রতিটি বাইটের যোগফল।

'শিরোনাম' এর প্রথম বাইটটি 0xCC, যা সিঙ্ক্রোনাইজেশন কোড, তথ্যের ফ্রেমের সূচনা নির্দেশ করে; সাবসিস্টেম আইডি নম্বরটি হ'ল সিস্টেমটি মনোমর সনাক্ত করার জন্য সিস্টেমের জন্য লেজার রেঞ্জফাইন্ডার/ইলুমিনেটরকে নির্ধারিত সনাক্তকরণ নম্বর। সাবসিস্টেম আইডি নম্বর 0x08; বার্তার লেজটি হ'ল চেকসাম, যা বার্তা বডিটির সমস্ত বাইটগুলি সংক্ষিপ্ত করার পরে মডুলো 256।

আউটপুট তথ্য

আউটপুট তথ্য সিস্টেম দ্বারা প্রেরিত কমান্ডকে লেজার রেঞ্জফাইন্ডার/ইরেডিয়েটরকে বোঝায়। কমান্ড তথ্য প্যাকেটটি 6-বাইট ফিক্সড-দৈর্ঘ্যের ফর্ম্যাটে রয়েছে এবং তথ্য সংস্থাটি 3 বাইট। নির্দিষ্ট সংজ্ঞাটি সারণি 4 এ দেখানো হয়েছে।

সারণী 4 আউটপুট কমান্ড তথ্য বডি ডেটা ফর্ম্যাট

কমান্ড সামগ্রী	বাইট 1	বাইট 2	বাইট 3	বাইট 4	বাইট 5	বাইট 6
স্ব-পরীক্ষা শুরু করুন	0x01	এন/এ	এন/এ	এন/এ	এন/এ	এন/এ
অবিচ্ছিন্ন 5Hz (1 মিনিট)	0x02	এন/এ	এন/এ	এন/এ	এন/এ	এন/এ
লেজার ইরেডিয়েশন	0x03	এক্সপোজার সময় (27 এস ~ 60s)	কোড 1 থেকে 8	এন/এ	এন/এ	এন/এ
লেজার স্টপ	0x05	এন/এ	এন/এ	এন/এ	এন/এ	এন/এ
পালস টাইমস রিপোর্ট	0x0a	এন/এ	এন/এ	এন/এ	এন/এ	এন/এ
পণ্য সনাক্তকরণ রিপোর্টিং	0x10	এন/এ	এন/এ	এন/এ	এন/এ	এন/এ
লেজার-কোডেড প্যারামিটার স্টোরেজ	0x13	কোড 1 থেকে 8	এনকোডিং প্যারামিটার, ইউআইএনটি 32 প্রকার, সর্বনিম্ন অংশটি প্রথম, 43 থেকে 53 মিমি, রেজোলিউশন 0.01 মিমি
লেজার কোডিং স্টোরেজ প্যারামিটারটি নিশ্চিত করা হয়েছে	0x14	এন/এ	এন/এ	এন/এ	এন/এ	এন/এ
লেজার কোডিং প্যারামিটার ক্যোয়ারী	0x15	কোড 1 থেকে 8	এন/এ	এন/এ	এন/এ	এন/এ
একক রেঞ্জিং	0x0 বি	এন/এ	এন/এ	এন/এ	এন/এ	এন/এ
অবিচ্ছিন্ন 1Hz (5 মিনিট)	0x0c	এন/এ	এন/এ	এন/এ	এন/এ	এন/এ
তাপমাত্রা পড়া	0x06	এন/এ	এন/এ	এন/এ	এন/এ	এন/এ

দ্রষ্টব্য 1: রেঞ্জিং অবস্থায় লেজার রেঞ্জিং/ইরেডিয়েটার, আলোকসজ্জা কমান্ডের প্রতিক্রিয়া জানাতে পারে;
দ্রষ্টব্য 2: লেজার রেঞ্জিং/ইলুমিনেটর ইরেডিয়েশনে, কেবল লেজার স্টপ কমান্ডকে সাড়া দেয়;
নোট 3: এন/এ ডিফল্ট মান 0x00।

তথ্য প্রবেশ

ইনপুট তথ্য লেজার রেঞ্জফাইন্ডার/ইলুমিনেটর থেকে সিস্টেম দ্বারা প্রাপ্ত স্থিতি তথ্য বোঝায়। স্থিতি বার্তা প্যাকেটটি 9-বাইট স্থির-দৈর্ঘ্যের ফর্ম্যাটে রয়েছে এবং বার্তার বডিটি 6-বাইট, যেমন সারণি 5 এ সংজ্ঞায়িত করা হয়েছে।

সারণী 5 স্থিতি বার্তা বডি

স্থিতি সামগ্রী	বাইট 1	বাইট 2	বাইট 3	বাইট 4 থেকে 5	নাড়ি গণনা নম্বর
পাওয়ার-অন স্ব-পরীক্ষার প্রতিক্রিয়া	0x00	পাওয়ার-অন স্ব-পরীক্ষার ফলাফল: 0x00: স্বাভাবিক 0x01: ত্রুটি	যখন "পাওয়ার-অন স্ব পরীক্ষা সম্পূর্ণ": ব্যর্থতা কোড (নোট 1)	এন/এ	এন/এ
স্ব-পরীক্ষার প্রতিক্রিয়া শুরু করুন	0x01	স্টার্টআপ স্ব-পরীক্ষার ফলাফল: 0x00: সাধারণ 0x01: ত্রুটি	যখন "বুট স্ব-পরীক্ষা সম্পূর্ণ": ব্যর্থতা কোড (নোট 1)	এন/এ	এন/এ
অবিচ্ছিন্ন 5Hz (1 মিনিট)	0x02	দোষ বা না: 0x00: সাধারণ 0x01: ত্রুটি	লেজার বা না: ব্যর্থতা কোড (নোট 1)	লেজার দূরত্বের মান (দ্রষ্টব্য 2)	0 থেকে 255
ইরেডিয়েটেড হচ্ছে	0x03	দোষ বা না: 0x00: সাধারণ 0x01: ত্রুটি	লেজার বা না: ব্যর্থতা কোড (নোট 1)	লেজার দূরত্বের মান (দ্রষ্টব্য 2)	0 থেকে 255
লেজার স্টপ	0x05	এন/এ	এন/এ	এন/এ	এন/এ
পালস রিপোর্ট ফেরত দিন	0x0a	এন/এ	এন/এ	লেজার পালস গণনা (নোট 3)	এন/এ
পণ্য সনাক্তকরণ রিপোর্টিং	0x10	সনাক্তকরণ নম্বর 1 (নোট 4)	সনাক্তকরণ নম্বর 2 (মন্তব্য 4)	এন/এ	এন/এ
লেজার-কোডেড প্যারামিটার স্টোরেজ	0x13	কোড 1 থেকে 8	এনকোডিং প্যারামিটার, ইউআইএনটি 32 টাইপ, সর্বনিম্ন অংশটি প্রথম, 43 থেকে 53 মিমি, রেজোলিউশন 0.01 মিমি, একযোগে সংক্রমণ
লেজার এনকোডিং স্টোরেজ প্যারামিটারটি নিশ্চিত করা হয়েছে	0x14	এন/এ	এন/এ	এন/এ	এন/এ
লেজার কোডিং প্যারামিটার ক্যোয়ারী	0x15	কোড 1 থেকে 8	এনকোডিং প্যারামিটার, ইউআইএনটি 32 প্রকার, সর্বনিম্ন অংশটি প্রথম, 43 থেকে 53 মিমি, রেজোলিউশন 0.01 মিমি
একক রেঞ্জিং	0x0 বি	দোষ বা না: 0x00: সাধারণ 0x01: ত্রুটি	লেজার বা না: ব্যর্থতা কোড (নোট 1)	লেজার দূরত্বের মান (নোট 3)	এন/এ
অবিচ্ছিন্ন 1Hz (5 মিনিট)	0x0c	দোষ বা না: 0x00: সাধারণ 0x01: ত্রুটি	লেজার বা না: ব্যর্থতা কোড (নোট 1)	লেজার দূরত্বের মান (দ্রষ্টব্য 2)	0 থেকে 255
তাপমাত্রা প্রতিবেদন	0x06	এন/এ	তাপমাত্রার মান (নোট 5)	এন/এ	এন/এ

দ্রষ্টব্য 1: ফল্ট কোডগুলি বিট দ্বারা বিচার করা হয়। 0: পাস 1: বিট 0 থেকে বিট 7 প্রতিটি এসআরইউ উপস্থাপন করে। বিশদ জন্য, সারণী 6 দেখুন।
দ্রষ্টব্য 2: বিট 4 এবং বিট 5 যথাক্রমে নিম্ন এবং উচ্চ দূরত্বের মানগুলি উপস্থাপন করে (দূরত্বের পরিসীমা: 0 ~ 65535, যদি রেঞ্জিংটি অবৈধ হয় তবে মানটি 0 এ সেট করুন);
দ্রষ্টব্য 3: প্রকৃত লেজার পালস নম্বর = লেজার পালস গণনা × 100 (স্কেল = 100)। (65535*100 = 6553500 বার);
দ্রষ্টব্য 4: পণ্য সনাক্তকরণ কোডটি 2 বাইট নিয়ে গঠিত, বাইট 2 লেজার রেঞ্জিং/ইরেডিয়েটর (ধ্রুবক 0x05) এর পণ্য আইডি সংখ্যার প্রতিনিধিত্ব করে, বাইট 3 লেজার রেঞ্জিং/ইরেডিয়েটারের সফ্টওয়্যার সংস্করণ সংখ্যার প্রতিনিধিত্ব করে, যেখানে উচ্চ চারটি ডিজিটের প্রতিনিধিত্ব করে এবং নিম্ন চারটি ডিজিটগুলি একটি সিদ্ধান্তকে প্রতিনিধিত্ব করে;
দ্রষ্টব্য 5: বাইট 3 হ'ল তাপমাত্রার মান, যা পরিবেষ্টিত তাপমাত্রা (তাপমাত্রার পরিসীমা -55 ℃ ~ +125 ℃) উপস্থাপন করে;
দ্রষ্টব্য 6: এন/এ এর ডিফল্ট মান 0x00।

সারণী 6 এসআরইউ ফল্ট কোডগুলির তালিকা

ফল্ট বিটস (বিটস)	এসআরইউ নাম
0	অতিরিক্ত
1	অতিরিক্ত
2	অতিরিক্ত
3	অতিরিক্ত
4	লেজার বাইরে নেই
5	তাপমাত্রা সেন্সর ওভারটেমারিচার
6	অতিরিক্ত
7	অতিরিক্ত

প্রবাহ নিয়ন্ত্রণ করুন

5.1 বার্তা প্রতিক্রিয়া
লেজার রেঞ্জ ফাইন্ডার/ইরেডিয়েটারটি চালিত এবং স্ব-চেক করা হয়। স্ব-পরীক্ষা শেষ হওয়ার পরে, পাওয়ার-অনের স্ব-পরীক্ষার ফলাফলটি প্রতিবেদন করুন এবং স্ট্যান্ডবাই স্টেটে প্রবেশ করুন।
সাধারণত কাজ করার পরে, সিস্টেমটি লেজার রেঞ্জফাইন্ডার/ইরেডিয়েটারে একটি নিয়ন্ত্রণ কমান্ড প্রেরণ করে। কমান্ডটি পাওয়ার পরে, লেজার রেঞ্জফাইন্ডার/ইরেডিয়েটর কমান্ডটি কার্যকর করতে শুরু করে এবং স্ট্যাটাসের তথ্য সিস্টেমে প্রতিবেদন করতে শুরু করে। প্রধান নিয়ন্ত্রণ প্রক্রিয়াটি নিম্নরূপ:
সিস্টেমটি যখন লেজার রেঞ্জফাইন্ডার/ইলুমিনেটরকে "স্ব-পরীক্ষা" কমান্ড প্রেরণ করে, তখন লেজার রেঞ্জফাইন্ডার/ইলুমিনেটর সক্রিয়ভাবে শুরু করার পরে স্ব-পরীক্ষা শেষ হওয়ার পরে সিস্টেমে বিশদ শুরু স্ব-পরীক্ষার ফলাফলের তথ্যটি সক্রিয়ভাবে প্রতিবেদন করে।
যখন সিস্টেমটি লেজার রেঞ্জফাইন্ডার/ইলুমিনেটরকে "রেঞ্জিং" কমান্ডটি প্রেরণ করে, তখন লেজার রেঞ্জফাইন্ডার/ইলুমিনেটরটি শুরু হয় এবং রেঞ্জিং স্ট্যাটাস এবং দূরত্বের মান প্রতিবেদন করে।
যখন সিস্টেমটি লেজার রেঞ্জফাইন্ডার/ইলুমিনেটরকে "শাইন" কমান্ডটি প্রেরণ করে, তখন লেজার রেঞ্জফাইন্ডার/ইলুমিনেটর চকচকে শুরু করে এবং শাইন স্ট্যাটাস এবং রেঞ্জের মান প্রতিবেদন করে।
যখন সিস্টেমটি লেজার রেঞ্জফাইন্ডার/ইলুমিনেটরকে "লেজার স্টপ" কমান্ডটি প্রেরণ করে, তখন লেজার রেঞ্জফাইন্ডার/ইলুমিনেটর লেজার নির্গমনকে অগ্রগতি বন্ধ করে দেয়।
সিস্টেমটি যখন লেজার রেঞ্জফাইন্ডার/ইলুমিনেটরকে "পড়ুন পণ্য আইডি" কমান্ডটি প্রেরণ করে, তখন লেজার রেঞ্জফাইন্ডার/ইলুমিনেটর উত্তর সময়সীমার মধ্যে "পণ্য আইডি" জবাব দেয়।
- পাসিভ প্রতিক্রিয়া সময়সীমা: 600 মিমি।
Active সক্রিয় উত্তর টাইমআউট (কেবলমাত্র "স্ব -চেক সম্পূর্ণ শুরু করুন" এর উত্তর দেওয়ার সময়): 1000 এমএস।
লেজার ইরেডিয়েশন কমান্ডের সর্বোচ্চ অগ্রাধিকার রয়েছে এবং লেজার রেঞ্জফাইন্ডার/ইলুমিনেটর রেঞ্জিং প্রক্রিয়া চলাকালীন ইরেডিয়েশন কমান্ডের প্রতিক্রিয়া জানাতে সক্ষম হওয়া উচিত। লেজার ইরেডিয়েশন প্রক্রিয়াটি কেবল স্টপ কমান্ডে সাড়া দেয় বা গুলি চালানোর সময় অনুসারে স্বয়ংক্রিয়ভাবে থামে।
5.2 পরিশিষ্ট III বৈদ্যুতিক ইন্টারফেস
বৈদ্যুতিক সংযোজক মডেল: জে 30 জে পিন 15 কোর (সকেট: j30jzln15zkwa000, প্লাগ: j30jz/xn15tjcal01); সংশ্লিষ্ট প্লাগগুলি এবং তারগুলি পার্টি বি দ্বারা সরবরাহ করা হবে ইন্টারফেস সংজ্ঞাটি সারণী 7 এ দেখানো হয়েছে:

সারণী 7 ইন্টারফেস সংজ্ঞা

পিন নম্বর	লেবেল নম্বর	মন্তব্য
পি -1	ভিন+
পি -2	ভিন+
পি -3	এনসি
পি -4	ভিডিডি	বার্ন রাইটিং
পি -5	জিএনডি	বার্ন রাইটিং
পি -6	আর্ম_সক্লক	লেখার জন্য বার্ন
পি -7	আর্ম_সডাত	বার্ন রাইটিং
পি -8	এনসি
পি -9	জিএনডি
পি -10	জিএনডি
পি -11	RS422_TX+
পি -12	RS422_TX-
পি -13	RS422_RX-
পি -14	RS422_RX+
পি -15	জিএনডি
