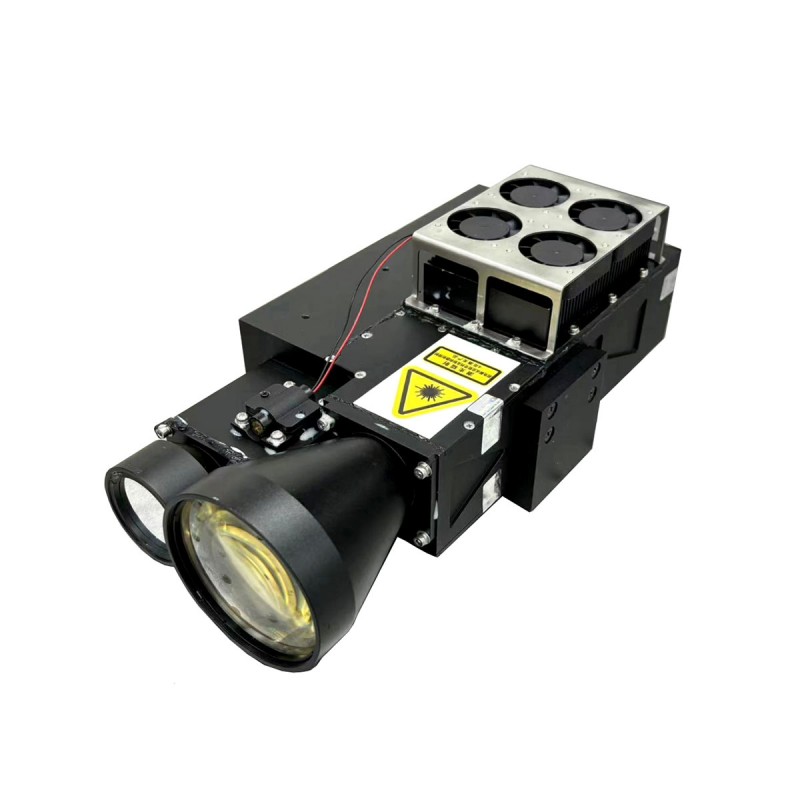

200 এমজে লেজার টার্গেট ডিজাইনার (এলটিডি) উইহ্ট এলআরএফ

স্টাএ-জেড 200 এম হ'ল একটি সামরিক 200 এমজে লেজার টার্গেট ডিজাইনার যা যথার্থ লক্ষ্য ব্যবস্থায় গুরুত্বপূর্ণ ভূমিকা পালন করে, স্মার্ট গোলাবারুদগুলির জন্য সুনির্দিষ্ট দিকনির্দেশনা সরবরাহ করতে সক্ষম। একটি উন্নত অপটিক্যাল সিস্টেমের মাধ্যমে, এটি একটি লেজার বিমের সাথে লক্ষ্য চিহ্নিত করে, নিশ্চিত করে যে নির্ভুলতা-নির্দেশিত অস্ত্রগুলি অত্যন্ত উচ্চ নির্ভুলতা এবং দক্ষতার সাথে লক্ষ্যটিকে ধ্বংস করতে পারে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

লেজার টার্গেট ডিজাইনারের এই মডেলটি ইন্টিগ্রেটেড ডিজাইন গ্রহণ করে, সিস্টেমটিতে একটি লেজার আলোর উত্স এবং ড্রাইভার, একটি দূরত্ব পরিমাপ মডিউল, একটি পর্যবেক্ষণ সিস্টেম এবং একটি নিয়ন্ত্রণ মডিউল থাকে।

প্রধান ফাংশন

লেজার রেঞ্জিং ফাংশন;
লেজার ইরেডিয়েশন ফাংশন;
ফটোয়েলেকট্রিক বিচ্ছিন্নতা সংকেত ট্রিগার;
লক্ষ্যযুক্ত মরীচি বিচ্ছিন্ন;
বাহ্যিক ট্রিগার ফাংশন;

প্রধান প্রযুক্তিগত সূচক

কার্যকর তরঙ্গদৈর্ঘ্য	1064nm ± 1nm
লেজার ইরেডিয়েশন শক্তি	200 এমজে
হালকা বিলম্ব	304µs ± 1µs
লেজার বিম বিচ্ছুরণ কোণ	.20.2mrad
ইরেডিয়েশন ফ্রিকোয়েন্সি	8 ~ 21Hz
রেঞ্জিং ফ্রিকোয়েন্সি	10Hz
লেজার পালস প্রস্থ	10ns ~ 15ns
শক্তি স্থিতিশীলতা	≤ ± 8%
রেঞ্জিং রেঞ্জ	0.3 মি ~ 30km (লক্ষ্য আকার 10 মি 10 মি 8 মি, দৃশ্যমানতা 30 কিমি)
রেঞ্জিং ত্রুটি	কম বা 5 মিটারের সমান
লক্ষ্য নির্বাচন	প্রথম/দ্বিতীয়/শেষ
সঠিক পরিমাপের হার	98%
স্টার্ট-আপ সময়	সাধারণ তাপমাত্রায় ＜ 1 মিনিট （
কাজের সময়	রেঞ্জিং মোড	ধারাবাহিকভাবে 5 মিনিটের জন্য কাজ করে, 4 মিনিটের জন্য বিশ্রাম, অবিচ্ছিন্ন 5 চক্র （কম/সাধারণ তাপমাত্রায়） ক্রমাগত 5 মিনিটের জন্য কাজ করে, 4 মিনিটের জন্য বিশ্রাম, অবিচ্ছিন্ন 2 সাইকেল （উচ্চ তাপমাত্রায় এবং 85 এমজে আউটপুট） অবিচ্ছিন্নভাবে 2 মিনিটের জন্য কাজ করে, 4 মিনিটের জন্য বিশ্রাম, অবিচ্ছিন্ন 2 সাইকেলগুলিতে （উচ্চ তাপমাত্রায় এবং 160 এমজে আউটপুট （160 এমজে আউটপুট （160 এমজে আউটপুট （
	ইরেডিয়েশন মোড	ইরেডিয়েশন সময় 90s, বিশ্রাম 60s, অবিচ্ছিন্ন 5 চক্র （কম/সাধারণ তাপমাত্রায় এবং 85 এমজে আউটপুট） ইরেডিয়েশন সময় 60s, বিশ্রাম 60s, অবিচ্ছিন্ন 5 চক্র （নিম্ন/সাধারণ তাপমাত্রায় এবং 160 এমজে আউটপুট） ইরেডিয়েশন সময় 90s, rest০ সেকেন্ডে （উচ্চ তাপমাত্রায় （উচ্চ তাপমাত্রায় （ আউটপুট）
সম্পূর্ণ সেট ওজন	≤ 3.3 কেজি

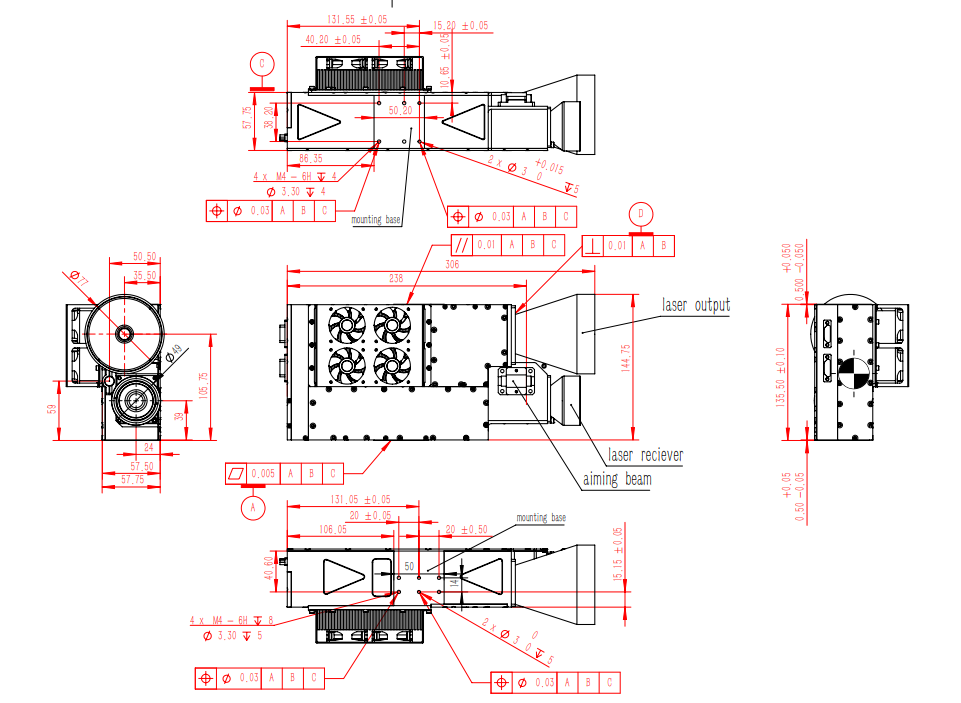

পূর্ণ সেট

বৈদ্যুতিক ইন্টারফেস

যোগাযোগ সংযোগকারী (সকেট মডেল J30J-15ZKP, বাট প্লাগ মডেল J30J-15TJ) পিন সংজ্ঞা

পিন	সংজ্ঞা	বিষয়বস্তু	সংকেতের ধরণ	মন্তব্য
1	টিএক্স+	আরএস 422 ইতিবাচক প্রেরণ করুন (স্থানীয়)	আউটপুট	অবজেক্ট হোস্ট কম্পিউটার
2	টিএক্স -	আরএস 422 নেতিবাচক প্রেরণ করুন (স্থানীয়)	আউটপুট	অবজেক্ট হোস্ট কম্পিউটার
3	আরএক্স+	আরএস 422 ইতিবাচক (স্থানীয়) গ্রহণ করুন	ইনপুট	আপত্তি উপরের কম্পিউটার
4	আরএক্স -	আরএস 422 নেতিবাচক (স্থানীয়) গ্রহণ করুন	ইনপুট	আপত্তি উপরের কম্পিউটার
5	জিএনডি	গ্রাউন্ড আরএস 422	সিগন্যাল গ্রাউন্ড	আপত্তি উপরের কম্পিউটার
6				প্রস্তুতকারকের ডিবাগ বিশেষ
7				প্রস্তুতকারকের ডিবাগ বিশেষ
8				প্রস্তুতকারকের ডিবাগ বিশেষ
9				প্রস্তুতকারকের ডিবাগ বিশেষ
10				প্রস্তুতকারকের ডিবাগ বিশেষ
11				প্রস্তুতকারকের ডিবাগ বিশেষ
12				প্রস্তুতকারকের ডিবাগ বিশেষ
13				প্রস্তুতকারকের ডিবাগ বিশেষ
14		বাহ্যিক সময় সিস্টেম +	ইনপুট	আরএস 422 ডিফারেনশিয়াল
15		বাহ্যিক সময় সিস্টেম -	ইনপুট	আরএস 422 ডিফারেনশিয়াল

পাওয়ার সংযোগকারী (প্লাগ টাইপ J30J02P020P000S0P120, প্লাগ টাইপ J30J02P020S000S0L000) পিন সংজ্ঞা

পিন নম্বর	সংজ্ঞা	মন্তব্য
ক, খ	24 ভি	তারের রঙ লাল
সি, ডি	জিএনডি	তারের রঙ কালো

মূল পারফরম্যান্স সূচক

বিদ্যুৎ সরবরাহ এবং বিদ্যুৎ খরচ	বিদ্যুৎ সরবরাহ পরিসীমা	20 ভি ~ 33 ভি, ডিসি
	বিদ্যুৎ খরচ	পিক পাওয়ার 260W এর বেশি নয়, স্ট্যান্ডবাই শক্তি 60W এর বেশি নয় (সাধারণ তাপমাত্রা)
নির্ভরযোগ্যতা	এমটিবিএফ 4000H এর চেয়ে কম নয় (মোট ফায়ারিংয়ের সময় 3 মিলিয়ন এর চেয়ে বড়)
সুরক্ষা	লেজারের কাজ করার জন্য একটি সতর্কতা ডিভাইস সেট আপ করুন
	লেজার ট্রান্সমিটারের প্রস্থানটি সুস্পষ্ট সতর্কতা চিহ্ন সহ সরবরাহ করা হয়েছে
	সরঞ্জাম ভাল ভিত্তিযুক্ত
রক্ষণাবেক্ষণযোগ্যতা	সমস্ত বড় কার্যকরী উপাদান এবং সরঞ্জাম উভয়ই ত্রুটি সূচক এবং সাধারণ অপারেশনের জন্য সূচক রয়েছে
	গড় মেরামতের সময় এমটিটিআর 20 মিনিটের বেশি নয়
বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা প্রয়োজনীয়তা	সিস্টেম বুট-আপ প্রক্রিয়াতে, সরঞ্জামগুলি সিস্টেমের অন্যান্য সরঞ্জামগুলির সাথে সামঞ্জস্যপূর্ণ হতে পারে এবং সাধারণত পরিচালনা করতে পারে

পরিবেশগত অভিযোজনযোগ্যতা প্রয়োজনীয়তা

তাপমাত্রা	অপারেটিং তাপমাত্রা		-40 ℃ ~ +60 ℃ ℃
	স্টোরেজ তাপমাত্রা		-40 ℃ ~ +70 ℃ ℃
আর্দ্র তাপ	আপেক্ষিক আর্দ্রতা		95% ± 3%
	তাপমাত্রা		+25 ° C ± 2 ° C।
	স্টোরেজ সময়		72 এইচ
কম্পন	কম্পন বর্ণালী আকার (জিআরএমএস = 6.06)		20Hz থেকে 80Hz			+3 ডিবি/অক্টোবর
			80Hz থেকে 350Hz			জি 2/0.04 হার্জ
			350Hz থেকে 2000Hz			-3 ডিবি/অক্টোবর
	কম্পনের দিক এবং সময়		কমপক্ষে 10 মিনিটের জন্য দুটি দিকে কম্পন করুন
	নিয়ন্ত্রণ পয়েন্ট		পণ্যের সর্বাধিক দৃ ff ়তার নিকটে ফিক্সচার বা কাঁপানো টেবিলের পৃষ্ঠে নির্বাচন করা উচিত, বড় সরঞ্জামগুলি মাল্টি-পয়েন্ট গড় নিয়ন্ত্রণ ব্যবহার করতে পারে
	মনিটরিং পয়েন্ট		পর্যবেক্ষণ পয়েন্টটি পরীক্ষার অধীনে পণ্যের মূল অংশে নির্বাচন করা উচিত, যাতে মূলের অর্থ বর্গাকার ত্বরণ প্রতিক্রিয়া সর্বাধিক অনুমোদিত ডিজাইনের (জিআরএমএস = 6.06) এর বেশি না হয়
	ইনস্টলেশন প্রয়োজনীয়তা		নমুনাটি কাঁপানো টেবিলের সাথে দৃ ly ়ভাবে সংযুক্ত রয়েছে এবং শক শোষণকারীগুলিতে সজ্জিত পণ্যগুলির জন্য, শক শোষণকারীগুলি পরীক্ষার আগে অপসারণ করা উচিত
	পারফরম্যান্স চেক		চালিত সরঞ্জামগুলির সাথে কম্পন পরীক্ষার সময়, সমস্ত পারফরম্যান্স সূচকগুলি অবশ্যই ডিজাইনের নথিতে নির্দিষ্ট প্রযুক্তিগত প্রয়োজনীয়তাগুলি পূরণ করতে হবে। ব্যর্থতার ক্ষেত্রে, মেরামত অনুমোদিত হয়। মেরামতের পরে, বর্ণালী মানটি 0.01g²/হার্জ, জিআরএমএস = 3.03 এ নামিয়ে আনা উচিত এবং গ্রহণযোগ্যতা পরীক্ষার সময় 10 মিনিটের জন্য কম্পনের জন্য সবচেয়ে সংবেদনশীল দিকটিতে নমুনাটি কম্পনের শিকার হওয়া উচিত।
তাপমাত্রা চক্র	তাপমাত্রা ব্যাপ্তি		পাওয়ার-অন পরীক্ষা		-35 ± 3 ℃ ~ +52 ± 2 ℃ ℃
	তাপমাত্রা পরিবর্তনের হার		তাপমাত্রা বৃদ্ধি		10 ℃/মিনিট
			কুলিং		10 ℃/মিনিট
	চক্র সময়		দশটি চক্র সম্পন্ন করা উচিত, এটি নিশ্চিত করে যে শেষ 2 টি চক্র ত্রুটি ছাড়াই রয়েছে। যদি শেষ 2 চক্রের সময় কোনও ত্রুটি দেখা দেয় তবে মেরামত করার পরে, অতিরিক্ত 2 টি ত্রুটি-মুক্ত চক্রের প্রয়োজন হয়।
	চক্র সময়		একটি চক্রের সময় 4 ঘন্টা, একটি চক্রের মধ্যে তাপমাত্রা বৃদ্ধি → তাপমাত্রা স্থিতি → শীতল → তাপমাত্রা স্থির → তাপমাত্রা বৃদ্ধি অন্তর্ভুক্ত
	উচ্চ এবং নিম্ন তাপমাত্রার আবাসনের সময়		আবাসনের সময়টি নমুনার তাপের ক্ষমতার উপর নির্ভর করে। পণ্য তাপ বা ঠান্ডা ব্যাপ্তিযোগ্যতার নীতির উপর ভিত্তি করে, নমুনার অভ্যন্তরীণ তাপমাত্রা স্থায়িত্বে পৌঁছানোর পরে 5 মিনিটের জন্য বজায় রাখা হয়
	পরীক্ষার অধীনে পণ্যের প্রয়োজনীয়তা		পুরো মেশিনের সাথে সাধারণ তাপমাত্রা চক্র পরীক্ষা, কভারটি খোলার জন্য যতটা সম্ভব হওয়া উচিত
	চেক করুন এবং মেরামত করুন		পাওয়ার পরীক্ষার সরঞ্জামগুলিতে, প্রতিটি তাপমাত্রা চক্র পরীক্ষার পরে, এটি নিশ্চিত করা প্রয়োজন যে পরবর্তী তাপমাত্রা চক্রের দিকে এগিয়ে যাওয়ার আগে সরঞ্জামগুলি ত্রুটিমুক্ত রয়েছে
ভিজে প্রয়োজনীয়তা	পুরো সরঞ্জাম দিয়ে ভিজে যাওয়া হয়
পরিবহন প্রয়োজনীয়তা	পুরো বাহন হিসাবে সরঞ্জাম পরিবহন করা দরকার
	যদি পণ্যটি কোনও রাস্তা পরিবহন পরীক্ষা না করে থাকে তবে আপনি সিমুলেশন ট্রান্সপোর্ট টেবিল ব্যবহার করে ইনডোর ট্রান্সপোর্ট সিমুলেশন পরীক্ষা করতে পারেন। এই পরীক্ষায় পণ্যটির কার্যকারিতা মূল্যায়নের জন্য একটি সাইনোসয়েডাল সাইক্লিক কম্পন পরীক্ষা পরিচালনা করা জড়িত
	সিমুলেটেড ট্রান্সপোর্ট টেবিল পরীক্ষার প্রয়োজনীয়তাগুলি নিম্নরূপ
	পরীক্ষার শর্ত	ফ্রিকোয়েন্সি		5Hz ~ 200Hz
		প্রশস্ততা		5Hz ~ 7Hz
		প্রশস্ততা 12 মিমি ~ 8 মিমি
		7Hz ~ 200Hz সমান ত্বরণ 1.5g
		কম্পন পরীক্ষার শর্ত অনুমোদিত বিচ্যুতি ব্রডব্যান্ড এলোমেলো কম্পন পরীক্ষার সমান
	দিকনির্দেশ	উল্লম্ব অ্যাক্সেল দিক এবং পাশ; ওরিয়েন্টেশন: অক্ষ থেকে উল্লম্ব এবং পার্শ্বীয়
	চক্র সময়	লগ-স্ক্যান 5Hz ~ 200Hz ~ 5Hz, চক্রের জন্য 12 মিনিট; যখন নমুনার অনুরণিত ফ্রিকোয়েন্সি 5Hz এর নীচে পরিমাপ করা হয়, তখন পরীক্ষার ফ্রিকোয়েন্সিটি 2Hz, 2Hz ~ 200Hz ~ 2Hz স্ক্যানিংয়ে বাড়ানো যেতে পারে, স্ক্যানিংয়ের সময়টি 90 মিনিট হওয়া উচিত 90
	পরিবহন পরীক্ষার পরে, ক্ষতি বা কাঠামোগত আলগা হওয়ার কোনও লক্ষণ পরীক্ষা করুন এবং প্রযুক্তিগত সূচকগুলির একটি পরিদর্শন পরিচালনা করুন যাতে তারা নকশার প্রয়োজনীয়তাগুলি পূরণ করে তা নিশ্চিত করতে
